Grapa de anclaje terminal para hilo portante (ACB150)
Especificaciones
| Modelo | ACB150 |
|---|---|
| Nº de plano | ACB150 |
| Norma | TB/T 2075.5-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 5: Grapas de anclaje terminal» |
| Instalación | En el anclaje terminal del hilo portante: un extremo ancla el cable y el otro conecta con el aislador y con el dispositivo de compensación del anclaje |
Grapa de anclaje terminal para hilo portante (ACB150) de catenaria de ferrocarriles electrificados, destinada al anclaje terminal del hilo portante; es apta para hilo portante de 150mm² y soporta y transmite su tensión nominal.
Cumple los requisitos de la TB/T 2075.5-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 5: Grapas de anclaje terminal». Se basa en el principio de sujeción autobloqueante mediante casquillo cónico, ofrece un anclaje fiable y se utiliza junto con los dispositivos de compensación del anclaje y los aisladores.
Descripción general del producto

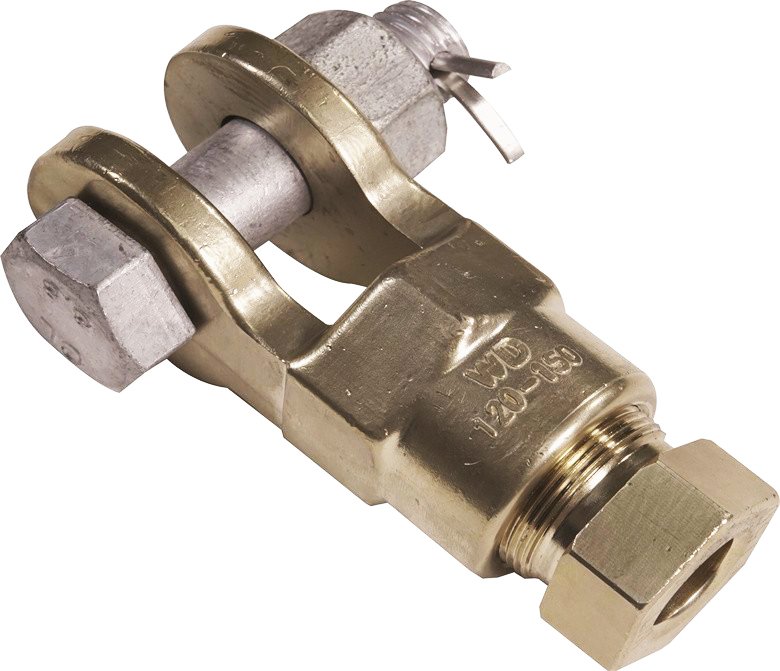

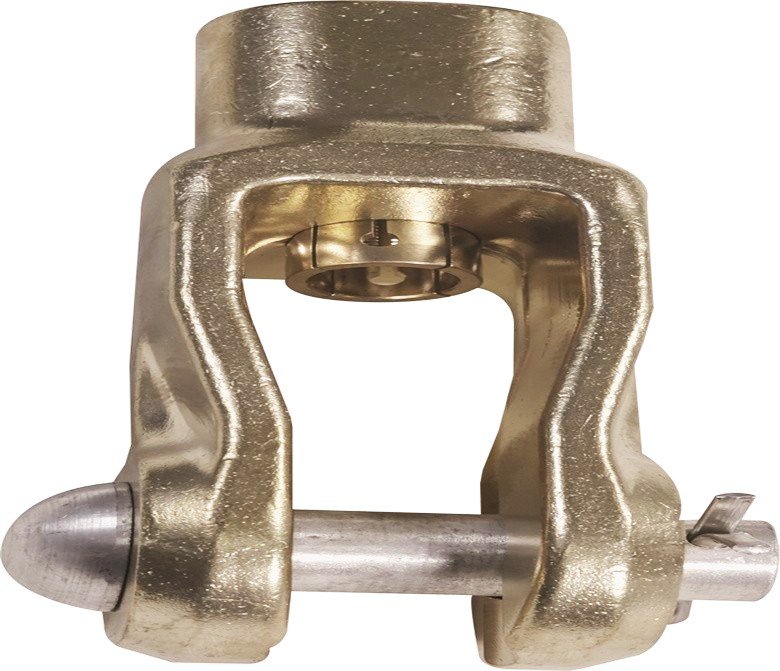

La grapa de anclaje terminal ACB150 para hilo portante está formada por un cuerpo de doble orejeta, un pasador, un casquillo cónico roscado y una tuerca de apriete. El extremo del cable se acuña en el casquillo y queda autobloqueado, de modo que cuanto mayor es la tensión, más firme resulta la sujeción; el otro extremo se une mediante el pasador a la pieza de conexión de doble orejeta, que a su vez conecta con el aislador y con el dispositivo de compensación del anclaje, con lo que se completa el anclaje de la catenaria. La empresa dispone de la certificación de producto ferroviario CRCC.
Características técnicas
- Principio autobloqueante por casquillo cónico: sujeción fiable, sin deslizamiento y sin dañar el cable
- Apta para hilo portante de 150mm², de montaje sencillo
- Conexión de doble orejeta con pasador, compatible con los dispositivos de compensación del anclaje
- Cuerpo de aleación de cobre, resistente al desgaste y a la corrosión
Norma aplicable y control de calidad
El producto se fabrica conforme a la TB/T 2075.5-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 5: Grapas de anclaje terminal». La empresa aplica la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001: se realizan lote a lote la inspección de recepción de materias primas, la inspección de procesos en las operaciones críticas y la inspección final de salida, y el producto se entrega una vez superadas.
Condiciones de servicio y aplicaciones típicas
Aplicación típica en el anclaje terminal del hilo portante en estaciones y en tramos entre estaciones, junto con el dispositivo de compensación del anclaje.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida en función de las condiciones de la línea y de los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
