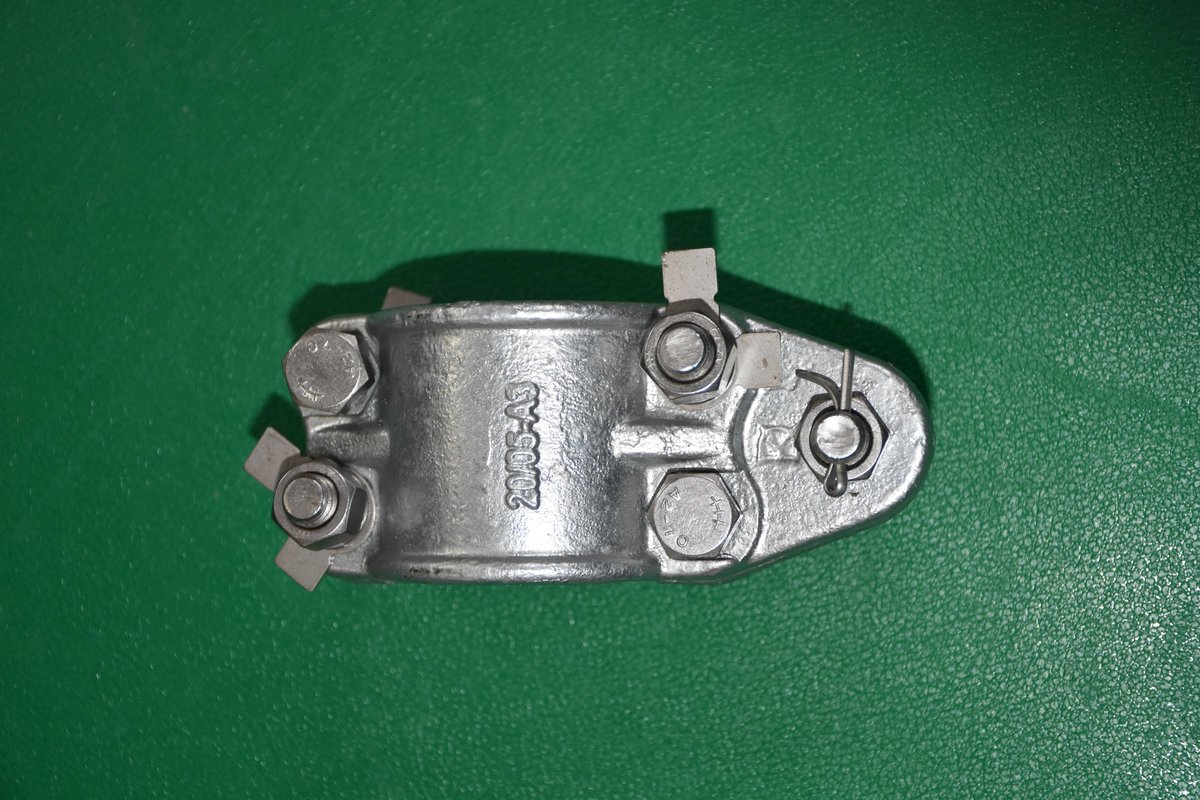

1-3 Conector de brazo (1-3AG60/1-3BL70)
Especificaciones
| Modelo | 1-3AG60、1-3BL70 |
|---|---|
| Nº de plano | 1-3AG |
| Norma | TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo» |
| Instalación | Se monta en el cruce del brazo horizontal y el brazo inclinado y materializa la articulación entre ambos tubos |
Conector de brazo para catenaria de ferrocarril electrificado (1-3AG60/1-3BL70), destinado a unir de forma articulada el brazo horizontal y el brazo inclinado.
Cumple los requisitos de la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo». Su estructura y sus dimensiones de conexión se fabrican conforme a las condiciones técnicas de certificación, y el producto se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El conector de brazo se monta en el nudo de encuentro del brazo horizontal y del brazo inclinado y une de forma fiable ambos tubos mediante una abrazadera atornillada y un taladro articulado, de manera que la estructura del brazo conserva su rigidez global y dispone a la vez del grado de libertad de giro necesario para el posicionamiento y el ajuste de la suspensión de contacto. La variante 1-3BL70 de la misma familia se suministra con brazos de aluminio de φ70 y está destinada a sistemas de brazo de aluminio para 250 km/h < v ≤ 350 km/h. La empresa cuenta con certificación de producto ferroviario CRCC.
Características técnicas
- Adaptado al diámetro de tubo normalizado Φ60, con superficie de abrazadera bien ajustada a la pared del tubo y fijación fiable
- Dimensiones normalizadas del taladro articulado, compatible con orejetas simples y dobles de manguito
- Nudo de unión con giro libre, lo que facilita el premontaje del brazo y los ajustes durante la explotación
- Cuerpo con tratamiento anticorrosivo, que cumple los requisitos de servicio prolongado a la intemperie
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo». La empresa aplica la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001; lote a lote se realizan la inspección de recepción de materias primas, la inspección de proceso en las operaciones críticas y la inspección final de producto, y el suministro se efectúa una vez superadas dichas inspecciones.
Condiciones de servicio y aplicaciones típicas
Adecuado para líneas de ≤200 km/h y de 200~250 km/h (suministro por gamas). Aplicación típica en la unión de los nudos del dispositivo de soporte de brazo, en combinación con el brazo horizontal, el brazo inclinado y los soportes.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida en función de las condiciones de la línea y de los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
