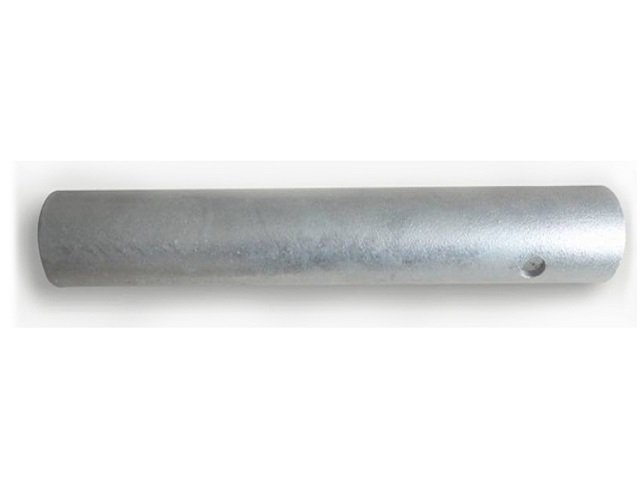

Brazo horizontal 1-1 (1-1AG60/1-1AL70)
Especificaciones
| Modelo | 1-1AG60, 1-1AL70 |
|---|---|
| Nº de plano | 1-1AG |
| Norma | TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo» |
| Instalación | Se instala en la parte superior del poste del brazo y actúa como barra portante horizontal del dispositivo de soporte de brazo |
Brazo horizontal 1-1 para catenaria de ferrocarriles electrificados (1-1AG60/1-1AL70), destinado a soportar la suspensión de contacto y a transmitir las cargas.
Cumple los requisitos de la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo»; su estructura y sus cotas de unión se fabrican según las condiciones técnicas de certificación y el producto se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El brazo horizontal es el elemento portante tubular horizontal del dispositivo de soporte de brazo: un extremo se une al aislador del poste mediante piezas como la orejeta simple con casquillo y el otro extremo lleva el asiento del hilo portante que sostiene dicho hilo; junto con el brazo inclinado forma, a través del conector de brazos y del puntal, una estructura triangular estable que soporta conjuntamente las cargas verticales y horizontales de la suspensión de contacto. La variante de la misma familia 1-1AL70 emplea tubo de aleación de aluminio de φ70×6 (6082-T6) y se complementa con componentes de brazo de aluminio como el asiento de hilo portante 1-4AL70, para sistemas de 250km/h＜v≤350km/h. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Diámetro de tubo Φ60, compatible con los componentes normalizados de ese diámetro, como el asiento del hilo portante, la orejeta simple con casquillo y el conector de puntal
- Buena rectitud de la barra y estado tensional racional, lo que facilita el premontaje del brazo y el ajuste en obra
- Tratamiento anticorrosivo de toda la superficie, adaptado al servicio continuo a la intemperie
- Posiciones de los taladros de unión normalizadas y uniformes en ambos extremos, lo que facilita el premontaje en serie y la intercambiabilidad en el montaje
Normas aplicadas y control de calidad
El producto cumple la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo»; la empresa cuenta con la certificación de producto ferroviario CRCC y con el control del sistema de gestión de la calidad ISO 9001, y se realizan lote a lote la inspección de la materia prima a la entrada, la inspección en proceso de las operaciones críticas y la inspección de rutina del producto acabado, entregándose tras superarlas.
Condiciones de servicio y aplicaciones típicas
Adecuado para líneas de ≤200km/h y de 200~250km/h (suministro por escalones). Aplicación típica en el montaje de los brazos de soporte sobre los postes de catenaria de los tramos entre estaciones y de las estaciones, donde se combina con el brazo inclinado, el puntal y el asiento del hilo portante para constituir el dispositivo de soporte de brazo completo.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones personalizadas según las condiciones de la línea y los planos de montaje. Para asistencia técnica y consultas comerciales, llame al 0375-6051688.
