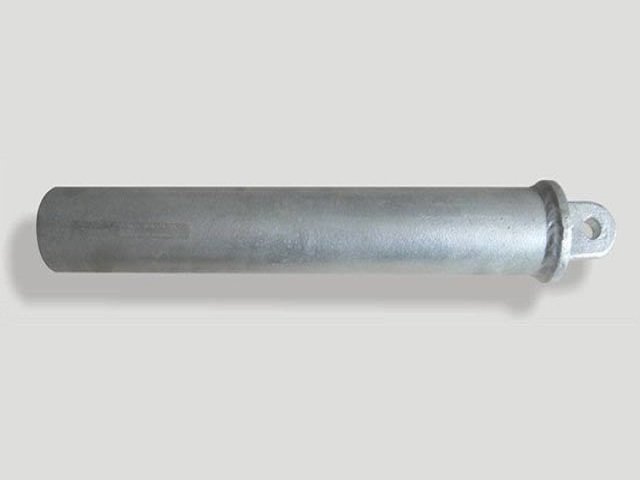

1-2 Brazo inclinado (1-2BG60/1-2AL70)
Especificaciones
| Modelo | 1-2BG60、1-2AL70 |
|---|---|
| Nº de plano | 1-2BG |
| Norma | TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo» |
| Instalación | Se instala en diagonal entre el poste y el brazo horizontal, y soporta las cargas del tubo de posicionamiento y del cable de contacto |
Brazo inclinado para catenaria de ferrocarril electrificado (1-2BG60/1-2AL70), destinado a soportar las cargas del tubo de posicionamiento y del cable de contacto y a estabilizar la estructura del brazo.
Cumple los requisitos de la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo». Su estructura y sus dimensiones de conexión se fabrican conforme a las condiciones técnicas de certificación, y el producto se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El brazo inclinado es el elemento estructural tubular inclinado del dispositivo de soporte de brazo. Su extremo inferior se acopla a la base del lado del poste y al aislador; el extremo superior se une al brazo horizontal mediante el conector de brazo y, a través del conector de soporte, al tubo de soporte. Junto con el brazo horizontal forma una estructura triangular estable de carga que sirve de referencia de montaje al dispositivo de posicionamiento. La variante 1-2AL70 de la misma familia emplea un tubo de aleación de aluminio 6082-T6 de φ70×6 y está destinada a sistemas de brazo de aluminio para 250 km/h < v ≤ 350 km/h. La empresa cuenta con certificación de producto ferroviario CRCC.
Características técnicas
- Diámetro de tubo Φ60, compatible con conectores de brazo, anillos de posicionamiento, conectores de soporte y demás componentes de uso común
- Su disposición inclinada distribuye racionalmente los esfuerzos y aumenta de forma notable la rigidez y la estabilidad del conjunto del brazo
- Tratamiento anticorrosivo en toda la superficie, apto para servicio continuo a la intemperie
- Posiciones de taladro compatibles con los componentes normalizados, lo que facilita el premontaje, la instalación y los ajustes posteriores
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte de brazo». La empresa aplica la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001; lote a lote se realizan la inspección de recepción de materias primas, la inspección de proceso en las operaciones críticas y la inspección final de producto, y el suministro se efectúa una vez superadas dichas inspecciones.
Condiciones de servicio y aplicaciones típicas
Adecuado para líneas de ≤200 km/h y de 200~250 km/h (suministro por gamas). Aplicación típica: montaje de brazos sobre postes en tramos de vía y en estaciones, donde el brazo inclinado, junto con el brazo horizontal, los soportes y el dispositivo de posicionamiento, constituye la estructura completa de sustentación de la catenaria.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida en función de las condiciones de la línea y de los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
