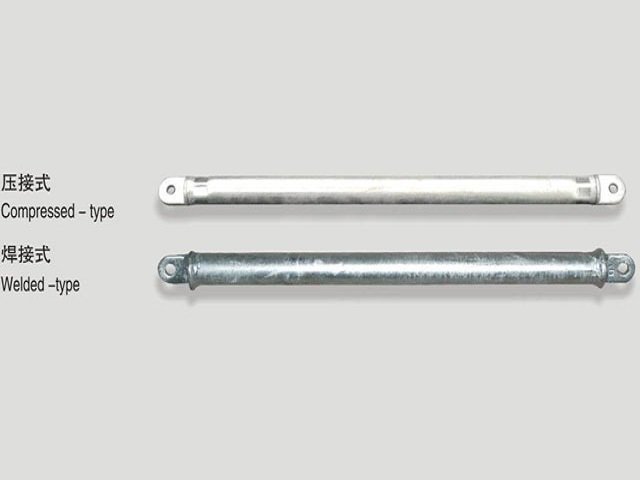

1-5 Soporte (1-5AG34/1-5AG48/1-5AL42)
Especificaciones
| Modelo | 1-5AG34, 1-5AG48, 1-5AL42 |
|---|---|
| Nº de plano | 1-5AG |
| Norma | TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte del brazo» |
| Instalación | Une el brazo horizontal con el brazo inclinado y configura una estructura triangular estable |
Soporte del brazo de catenaria (1-5AG34/1-5AG48/1-5AL42) para ferrocarriles electrificados, destinado a unir el brazo horizontal con el brazo inclinado y a formar un triángulo estable.
Cumple los requisitos de la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte del brazo». Su estructura y sus dimensiones de unión se fabrican conforme a las condiciones técnicas de certificación, y la pieza se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El soporte es la barra diagonal del dispositivo de soporte del brazo: sus dos extremos se unen, mediante conectores de soporte, al brazo horizontal y al brazo inclinado, con lo que ambos tubos principales quedan bloqueados en una estructura triangular geométricamente estable. De este modo aumenta de forma notable la rigidez del conjunto del brazo y se limitan las vibraciones y los desplazamientos durante el servicio. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Se ofrece en Φ34, Φ48 y AL42 (aleación de aluminio de φ42), compatible con los conectores de soporte
- Orificios de unión regulables en ambos extremos, lo que facilita la adaptación a las distintas dimensiones de montaje del poste
- Alta rigidez del tubo, que limita eficazmente las vibraciones de la estructura del brazo
- Tratamiento anticorrosivo superficial, apto para el servicio continuo a la intemperie
Norma aplicada y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte del brazo». La empresa opera bajo la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001, con inspección de recepción de materias primas, inspección de proceso en las operaciones críticas e inspección final por lotes; la pieza se entrega una vez superadas las pruebas.
Condiciones de servicio y aplicaciones típicas
Adecuado para líneas de ≤200km/h y de 200 a 250km/h (suministro por gamas). Su aplicación típica es la estructura triangular estabilizadora del dispositivo de soporte del brazo, junto con los conectores de soporte, los conectores del brazo y otros componentes.
Selección y servicio
La empresa presta un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida según las condiciones de la línea y los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
