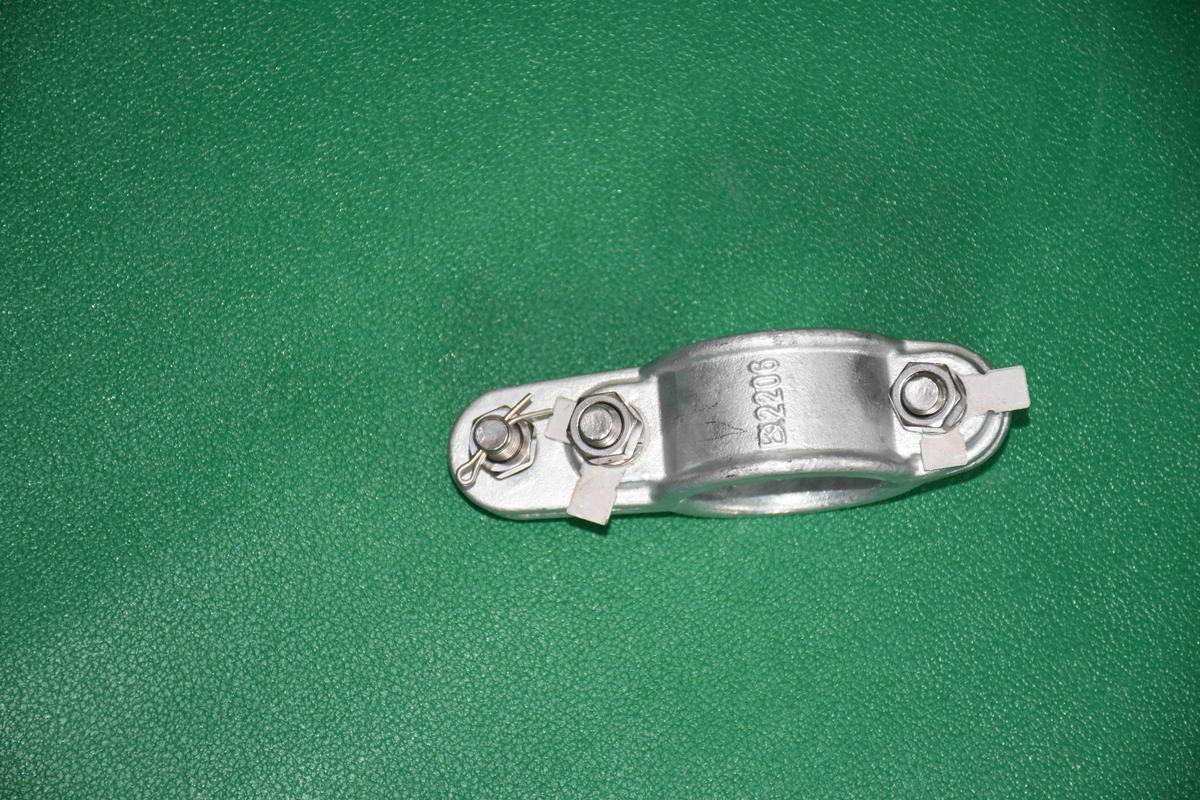

1-6 Conector de soporte (1-6AG48/1-6AG60/1-6BL70)
Especificaciones
| Modelo | 1-6AG48, 1-6AG60, 1-6BL70 |
|---|---|
| Nº de plano | 1-6AG |
| Norma | TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte del brazo» |
| Instalación | Se monta en los dos extremos del tubo de soporte y une el soporte con los brazos horizontal e inclinado |
Conector de soporte para catenaria de ferrocarriles electrificados (1-6AG48/1-6AG60/1-6BL70), destinado a unir el tubo de soporte con el brazo horizontal y el brazo inclinado.
Cumple los requisitos de la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte del brazo». Su estructura y sus dimensiones de unión se fabrican conforme a las condiciones técnicas de certificación, y la pieza se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El conector de soporte se monta en el extremo del tubo de soporte y se une a este y al tubo principal del brazo mediante una abrazadera y un orificio articulado. Su diseño de varios orificios permite regular la longitud del soporte según las dimensiones de montaje del poste, de modo que la estructura triangular del brazo trabaje con el estado de esfuerzos previsto en el proyecto. La variante 1-6BL70 de la misma familia se suministra con brazos de aleación de aluminio de φ70 y se emplea en sistemas de brazo de aleación de aluminio para velocidades superiores a 250km/h hasta 350km/h. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Se ofrece en dos tamaños de interfaz, Φ48 y Φ60, compatibles con los tubos de soporte y con los tubos del brazo
- Diseño con varias posiciones de orificio, que se adapta a distintas dimensiones de montaje
- Superficie de abrazadera de ajuste pleno y apriete fiable de los pernos
- Cuerpo con tratamiento anticorrosivo, apto para el servicio continuo a la intemperie
Norma aplicada y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.1-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 1: Dispositivos de soporte del brazo». La empresa opera bajo la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001, con inspección de recepción de materias primas, inspección de proceso en las operaciones críticas e inspección final por lotes; la pieza se entrega una vez superadas las pruebas.
Condiciones de servicio y aplicaciones típicas
Adecuado para líneas de ≤200km/h y de 200 a 250km/h (suministro por gamas). Su aplicación típica es la unión de los dos extremos del tubo de soporte en el dispositivo de soporte del brazo.
Selección y servicio
La empresa presta un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida según las condiciones de la línea y los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
