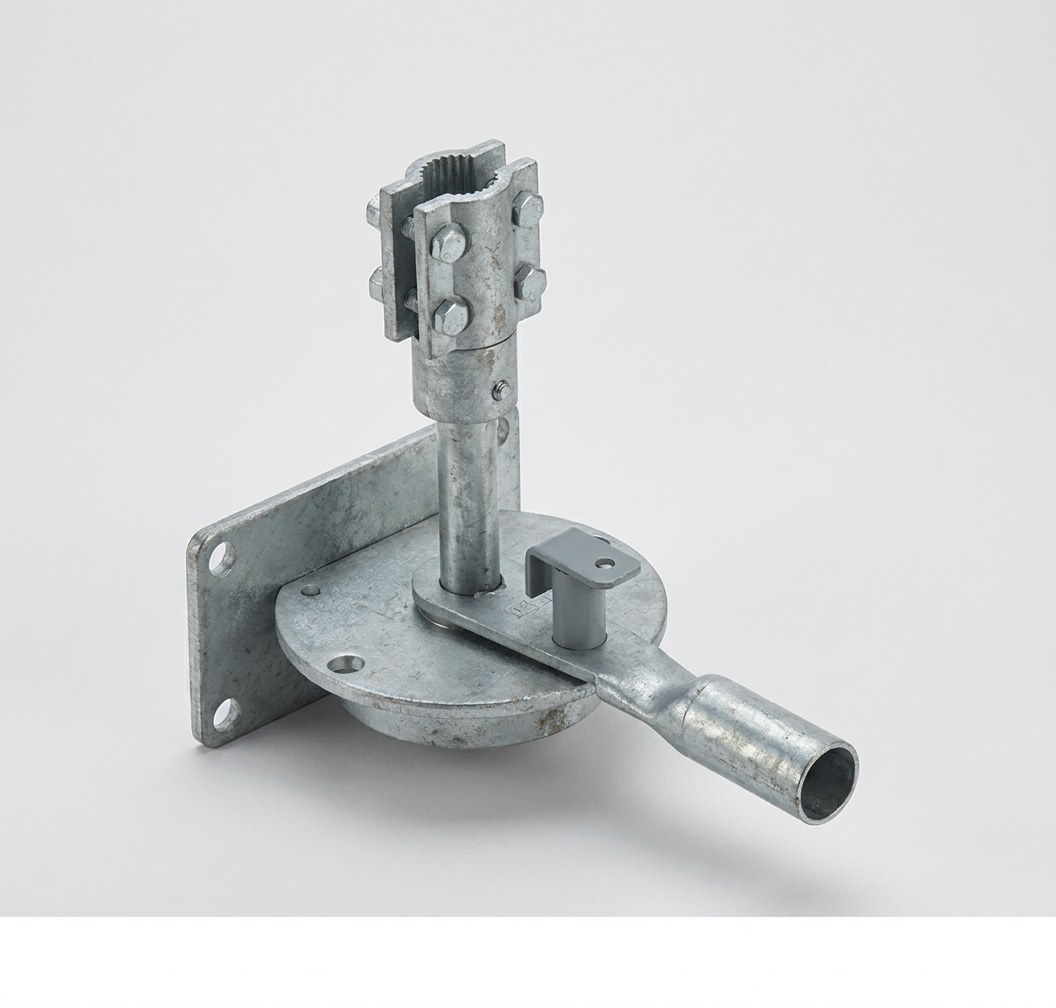

CS-11 Mecanismo de accionamiento manual (para seccionadores de la serie GW)

Mecanismo de accionamiento manual CS-11, modelo CS-11. Se acopla a los seccionadores de alta tensión para accionarlos manualmente in situ y se emplea en las instalaciones de alimentación de ferrocarriles electrificados y de ferrocarril urbano. Fabricado por Henan Chuangwit Railway Equipment Co., Ltd. con procesos consolidados, ofrece una estructura sencilla y un mantenimiento cómodo, y responde a los requisitos de fiabilidad y vida útil del sistema de alimentación de tracción de los ferrocarriles electrificados.

El producto se fabrica e inspecciona conforme a las normas nacionales y del sector ferroviario; sus componentes clave y su estructura completa se someten a una verificación rigurosa de prestaciones, lo que lo hace apto para condiciones de servicio exigentes, con tensión aplicada de forma permanente y maniobras frecuentes. La empresa cuenta con la certificación específica de producto ferroviario CRCC y con la certificación del sistema de gestión de la calidad ISO9001, de modo que las prestaciones mecánicas, eléctricas y de resistencia a la intemperie están garantizadas.

Henan Chuangwit Railway Equipment cuenta con 15 años de experiencia en I+D y fabricación y presta servicio a más de 20 administraciones ferroviarias de todo el país y a numerosas líneas de ferrocarril urbano. Puede ofrecer asesoramiento en la selección, diseño a medida y suministro por lotes. Para consultas, llame al 0375-6051688.

Descripción general del producto

El mecanismo de accionamiento manual CS-11 está diseñado y fabricado por Henan Chuangwit Railway Equipment Co., Ltd. conforme a las normas del sector ferroviario. Se acopla a los seccionadores de alta tensión para accionarlos manualmente in situ; su estructura es sencilla y su mantenimiento, cómodo, y resulta apto para las instalaciones de alimentación de ferrocarriles electrificados y de ferrocarril urbano.

Características técnicas

• Accionamiento manual in situ, con par de salida estable y esfuerzo de maniobra moderado
• Indicación mecánica clara de la posición de apertura y cierre, con enclavamiento fiable que evita maniobras incorrectas
• Carcasa de acero fundido y elementos de transmisión de acero galvanizado, con diseño resistente a la intemperie
• Compatible con los seccionadores de la serie GW y preparado para su motorización posterior (con mecanismos motorizados de la serie CJ)

Normas aplicables y control de calidad

El producto se diseña y fabrica como mecanismo de accionamiento asociado a la norma GB 1985-2014 «Seccionadores y seccionadores de puesta a tierra para alta tensión de corriente alterna» y como componente relacionado con las normas ferroviarias de la serie TB/T. El par de salida y el esfuerzo de maniobra satisfacen las exigencias de apertura y cierre del seccionador al que se acopla, y la vida mecánica cubre varios miles de maniobras; además, el enclavamiento del mecanismo es fiable y evita maniobras incorrectas. La empresa dispone de la certificación de producto ferroviario CRCC y de la certificación del sistema de gestión de la calidad ISO9001, y cada unidad (o lote) se entrega tras superar la inspección de fábrica.

Condiciones de servicio y aplicaciones típicas

Indicado para subestaciones de tracción, centros de seccionamiento, centros AT y puntos de seccionamiento de la vía principal, en servicio continuo a la intemperie, con un grado de contaminación elegido según el entorno de instalación. Las aplicaciones típicas incluyen: subestaciones de tracción, centros de seccionamiento y centros AT, puntos de seccionamiento eléctrico de la vía principal, así como vías de pruebas y vías de depósito.

Selección de modelo y servicio

Con 15 años de experiencia en el desarrollo y la fabricación de material de electrificación ferroviaria, la empresa presta a este producto un apoyo de ciclo completo que abarca la selección, el diseño a medida, el suministro y el servicio posventa, y atiende a más de 20 administraciones ferroviarias y a numerosas líneas de ferrocarril urbano. Para documentación técnica y compras, llame al 0375-6051688.
