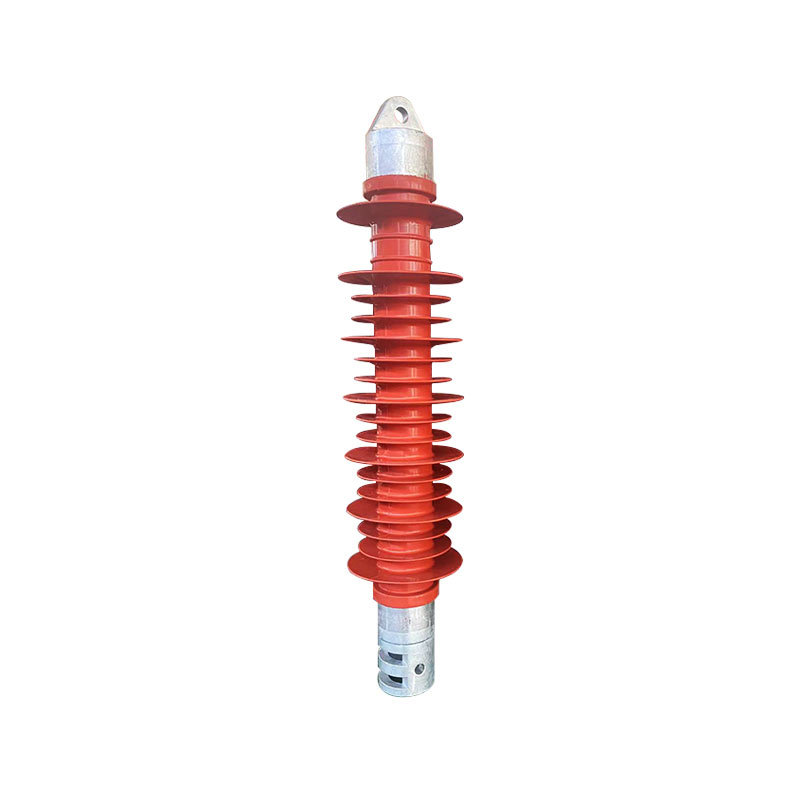

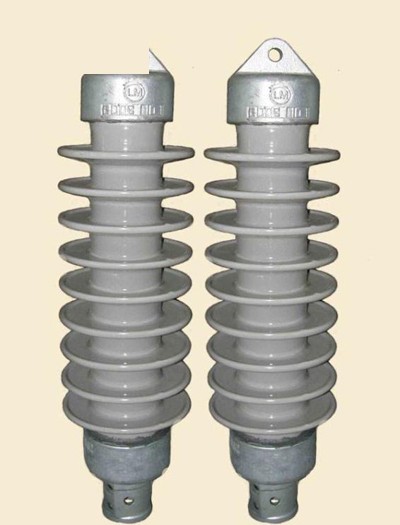

Aisladores de barra compuestos serie FQX/FQB
Serie FQX/FQB, 25~27,5 kV
Especificaciones
| Modelo | FQX/FQB |
|---|---|
| Norma | GB/T 11030-2008, serie TB/T 3199 «Aisladores para catenaria de ferrocarriles electrificados» |
| Tensión nominal | Sistema de catenaria de 25 kV |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Cuerpo aislante de porcelana de alta resistencia o de silicona compuesta, pie de acero con casquillo de zinc |
| Instalación | Montaje en suspensión en brazos de soporte, puntos de posicionamiento y puntos de anclaje |
El aislador de barra compuesto, con envolvente de goma de silicona y núcleo resistente, ofrece ventajas como ligereza, buen comportamiento frente a la contaminación y ausencia de limpieza periódica; se fabrica conforme a la norma TB/T 3199.2-2018. Designación del modelo: FQ, aislador compuesto; X, tipo suspensión; B, tipo barra. Tensión soportada a impulso tipo rayo ≥270~310 kV y tensión soportada a frecuencia industrial en seco ≥160~190 kV.
| Modelo | Tensión nominal | Altura estructural (mm) | Distancia mínima de arco (mm) | Línea de fuga nominal mínima (mm) | Carga nominal |
|---|---|---|---|---|---|
| FQX1-25/100 | 25kV | 700±20 | 500 | 1600 | Tracción 100kN |
| FQX2-25/100 | 25kV | 700±20 | 500 | 1200 | Tracción 100kN |
| FQB-25/40 | 25kV | 700±20 | 500 | 1200 | Flexión 40kN |
| FQB-25/8 | 25kV | 850±20 | 490 | 1200/150 | Flexión 8kN |
| FQB-25/12 | 25kV | 760±20 | 520 | 1400 | Flexión 12kN |

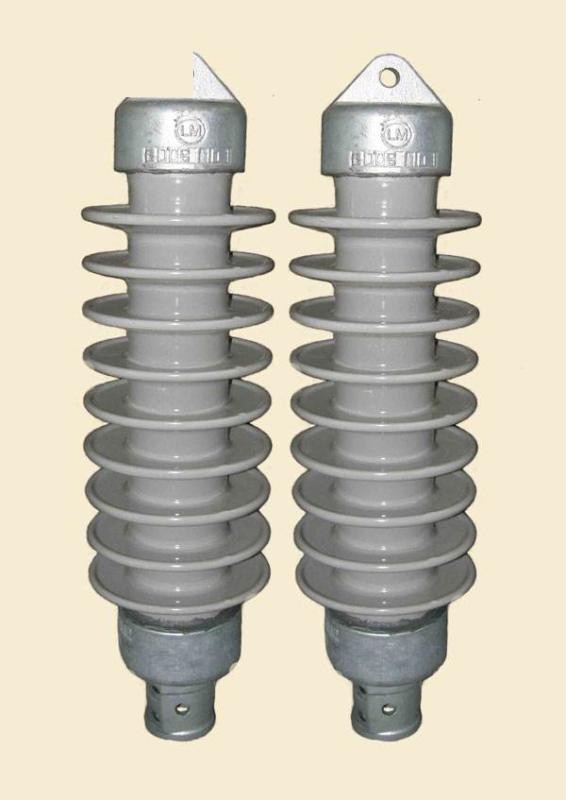

Otros modelos habituales de aisladores compuestos: suspensión de barra simple: FQX-25/100QT, FQX-25/100QH, FQX-25/120QT; posicionamiento de barra tipo suspensión: FQD-27.5/100HY, FQDJ-27.5/100HY; tipo columna de barra: FQZ-27.5/16-160. Ejemplo de designación: FQBS27.5/16-1600 corresponde a un aislador de brazo de doble aislamiento, 27,5 kV, carga de flexión de 16 kN y línea de fuga de 1600 mm.
Rendimiento
Condiciones de servicio
Adecuado para tramos con distintos niveles de contaminación; soporta simultáneamente cargas mecánicas y solicitaciones de aislamiento eléctrico.
Rendimiento mecánico
Gama completa de cargas de flexión de 8~20 kN; cada pieza de porcelana se somete a un ensayo de carga mecánica. La versión compuesta resiste los impactos sin romperse.
Rendimiento eléctrico
Las tensiones soportadas a frecuencia industrial en seco y en húmedo, la tensión soportada a impulso tipo rayo y la línea de fuga cumplen los requisitos de la norma TB/T 3199; el tipo de doble aislamiento ofrece mayor fiabilidad.
Aplicaciones
Suspensión en brazos de soporte de vía principal
En los brazos de soporte de la vía principal, los aisladores de barra compuestos aíslan los elementos en tensión respecto al poste.
Tramos costeros con contaminación severa
En los tramos costeros con contaminación severa se emplean aisladores de barra compuestos de gran línea de fuga para prevenir el contorneo por contaminación.
Aislamiento en puntos de anclaje
En los puntos de anclaje, el aislador de barra compuesto soporta simultáneamente la tracción y la solicitación de aislamiento.
Zonas de frío extremo
En los tramos de frío extremo, las piezas de los aisladores de barra compuestos mantienen una resistencia estable a la helada y el deshielo.
