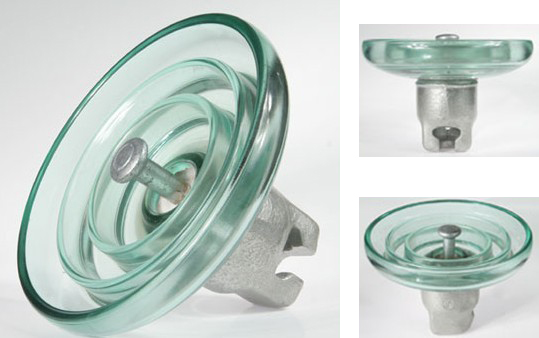

Aisladores de suspensión de vidrio serie LXP/LXWP
Serie LXP/LXWP 70~80 kN
Especificaciones
| Modelo | LXP/LXWP |
|---|---|
| Norma | GB/T 11030-2008 y serie TB/T 3199 «Aisladores para catenaria de ferrocarriles electrificados» |
| Tensión nominal | Sistema de catenaria de 25 kV |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Cuerpo aislante de porcelana de alta resistencia o de caucho de silicona compuesto, caña de acero con casquillo de zinc |
| Instalación | Montaje en suspensión en brazos de soporte, dispositivos de posicionamiento y puntos de anclaje |
Los aisladores de suspensión de vidrio se emplean principalmente para el aislamiento de las suspensiones de catenaria y presentan ventajas como una larga vida útil y la rotura espontánea cuando su valor se anula. LXP: aislador de suspensión de vidrio normalizado; LXWP: aislador de suspensión de vidrio resistente a la contaminación.
| Modelo de aislador | Número de plano | Diámetro nominal D (mm) | Altura estructural H (mm) | Línea de fuga nominal (mm) | Carga de rotura mecánica nominal (kN) | Tensión soportada a impulso tipo rayo (kV) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| LXP-70T | 15 | 255 | 146 | 320 | 70 | 100 | 4.4 |
| LXWP-70T | 16 | 255 | 146 | 400 | 70 | 110 | 5 |
| LXWP1-70T | 16 | 280 | 146 | 450 | 70 | 125 | 5.5 |
| LXP-80T | 15 | 255 | 146 | 320 | 80 | 100 | 4 |
| LXWP-80T | 16 | 255 | 146 | 400 | 80 | 110 | 5 |
| LXWP1-80T | 16 | 280 | 146 | 450 | 80 | 125 | 5.5 |
Rendimiento
Condiciones de servicio
Adecuado para tramos con distintos niveles de contaminación; cumple una doble función de soporte mecánico y aislamiento eléctrico.
Rendimiento mecánico
Gama completa de clases de carga de flexión de 8~20 kN; cada pieza de porcelana se somete a un ensayo individual de carga mecánica. El tipo compuesto resiste los impactos sin romperse.
Rendimiento eléctrico
La tensión soportada a frecuencia industrial en seco y en húmedo, la tensión soportada a impulso tipo rayo y la línea de fuga cumplen los requisitos de la TB/T 3199; el tipo de doble aislamiento ofrece una fiabilidad mayor.
Aplicaciones
Suspensión en brazos de soporte de plena vía
En los brazos de soporte de plena vía se emplean aisladores de suspensión de vidrio para aislar las partes en tensión respecto al poste.
Tramos costeros con contaminación severa
En los tramos costeros de contaminación severa se eligen aisladores de suspensión de vidrio de gran línea de fuga para prevenir el contorneo por contaminación.
Aislamiento en el anclaje
En los puntos de anclaje, el aislador de suspensión de vidrio cumple la doble función de soportar la tracción y aislar.
Regiones de frío extremo
En los tramos de frío extremo, el cuerpo aislante del aislador de suspensión de vidrio presenta una resistencia estable a los ciclos de hielo y deshielo.
