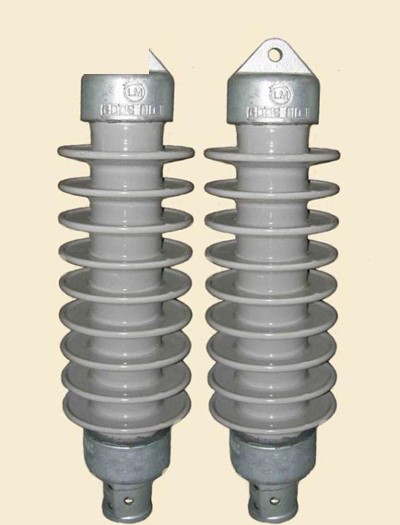

Aislador de porcelana tipo barra para suspensión QX27.5
Serie QX27.5 · 27,5 kV
Especificaciones
| Modelo | QX27.5 |
|---|---|
| Norma | GB/T 11030-2008 y serie TB/T 3199 «Aisladores para catenaria de ferrocarriles electrificados» |
| Tensión nominal | Sistema de catenaria de 25 kV |
| Línea de fuga | 1400mm |
| Carga de rotura | 70kN |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Cuerpo aislante de porcelana de alta resistencia o de caucho de silicona compuesto, caña de acero con casquillo de zinc |
| Instalación | Montaje en suspensión en brazos de soporte, dispositivos de posicionamiento y puntos de anclaje |
El aislador de porcelana tipo barra para suspensión se emplea en los puntos de aislamiento de las suspensiones de catenaria de ferrocarriles electrificados y soporta cargas de tracción. Ejemplo de modelo: QX27.5/70-1400 designa un aislador de porcelana tipo barra para suspensión de tensión nominal 27,5 kV, carga de rotura a tracción de 70 kN y línea de fuga de 1400 mm. Se fabrica según las normas TB/T 3199.1-2018 y GB/T 11030-2008.
| Ejemplo de modelo | QX27.5/70-1400 |
| Tensión nominal | 27,5 kV |
| Carga de rotura a tracción | 70 kN |
| Línea de fuga | 1400 mm |
| Norma aplicable | TB/T 3199.1-2018 y GB/T 11030-2008 |
Rendimiento
Condiciones de servicio
Adecuado para tramos con distintos niveles de contaminación; cumple una doble función de soporte mecánico y aislamiento eléctrico.
Rendimiento mecánico
Gama completa de clases de carga de flexión de 8~20 kN; cada pieza de porcelana se somete a un ensayo individual de carga mecánica. El tipo compuesto resiste los impactos sin romperse.
Rendimiento eléctrico
La tensión soportada a frecuencia industrial en seco y en húmedo, la tensión soportada a impulso tipo rayo y la línea de fuga cumplen los requisitos de la TB/T 3199; el tipo de doble aislamiento ofrece una fiabilidad mayor.
Aplicaciones
Suspensión en brazos de soporte de plena vía
En los brazos de soporte de plena vía se emplean aisladores de porcelana tipo barra para suspensión para aislar las partes en tensión respecto al poste.
Tramos costeros con contaminación severa
En los tramos costeros de contaminación severa se eligen aisladores de porcelana tipo barra para suspensión de gran línea de fuga para prevenir el contorneo por contaminación.
Aislamiento en el anclaje
En los puntos de anclaje, el aislador de porcelana tipo barra para suspensión cumple la doble función de soportar la tracción y aislar.
Regiones de frío extremo
En los tramos de frío extremo, el cuerpo de porcelana del aislador presenta una resistencia estable a los ciclos de hielo y deshielo.
