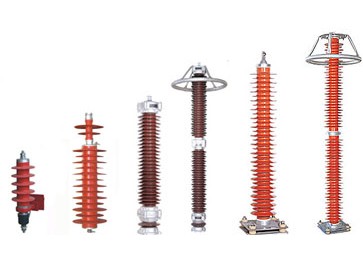

YH5W-42/128 Pararrayos de óxido metálico sin entrehierros
27,5 kV · tensión residual ≤128 kV
Especificaciones
| Modelo | YH5W-42/128 |
|---|---|
| Norma | GB/T 11032 «Pararrayos de óxido metálico sin entrehierros para corriente alterna» y las condiciones técnicas del sistema de alimentación de tracción |
| Tensión nominal | 42 kV (para sistemas de 27,5 kV) |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Pastillas de óxido metálico y envolvente aislante polimérica |
| Instalación | Montaje en la parte superior del poste, a la salida de la subestación y en los aisladores de sección neutra |
El YH5W-42/128 es un pararrayos de óxido metálico sin entrehierros con envolvente polimérica para sistemas de 27,5 kV, cuya tensión residual ante impulso tipo rayo es de ≤128 kV. En la tabla siguiente se recogen sus principales parámetros técnicos.
| Tensión nominal del sistema | 27,5 kV |
| Tensión nominal del pararrayos | 42 kV |
| Tensión de servicio continuo | 31,5 kV |
| Tensión de referencia a 1 mA en corriente continua | ≥65 kV |
| Tensión residual ante impulso tipo rayo | ≤128 kV |
| Tensión residual ante impulso de frente escarpado | ≤147 kV |
| Tensión residual ante impulso de maniobra | ≤109 kV |
| Capacidad de corriente de onda cuadrada de 2 ms | 400 A |
Rendimiento
Condiciones de servicio
Indicado para la protección de la catenaria frente a sobretensiones de origen atmosférico y de maniobra, con servicio exterior permanente en tensión.
Rendimiento mecánico
La envolvente polimérica resiste la contaminación y el desgarro, y el conjunto va sellado contra la humedad; soporta el tiro de los conductores de conexión y la carga del viento.
Rendimiento eléctrico
La tensión residual con la corriente de descarga nominal y la capacidad de corriente de onda cuadrada cumplen los requisitos de GB/T 11032; en las versiones con desconectador, este se libera automáticamente en caso de fallo.
Aplicaciones
Salida de la subestación
A la salida de los alimentadores de la subestación, el pararrayos YH5W-42/128 sin entrehierros protege frente a las sobretensiones de maniobra.
Tramos con alta actividad de rayos
En la parte superior de los postes de tramos con alta actividad de rayos, el pararrayos YH5W-42/128 sin entrehierros descarga las sobretensiones de origen atmosférico.
Aisladores de sección neutra
A ambos lados de los aisladores de sección neutra, el pararrayos YH5W-42/128 sin entrehierros limita la amplitud de las sobretensiones.
Tramos elevados de ferrocarril urbano
Protección contra el rayo de la catenaria de los tramos elevados del ferrocarril urbano mediante el pararrayos YH5W-42/128 sin entrehierros.
