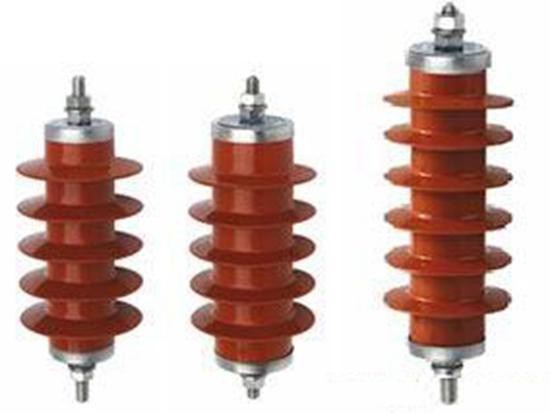

Pararrayos de óxido metálico sin entrehierros YH5W-42/140
27,5 kV · Tensión residual ≤140 kV
Especificaciones
| Modelo | YH5W-42/140 |
|---|---|
| Norma | GB/T 11032 «Pararrayos de óxido metálico sin entrehierros para corriente alterna» y las condiciones técnicas del sistema de alimentación de tracción |
| Tensión nominal | 42 kV (para sistemas de 27,5 kV) |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Resistencias varistor de óxido metálico, envolvente aislante compuesta |
| Instalación | Montaje en la parte superior del poste, a la salida de la subestación y en la zona de sección neutra |
El YH5W-42/140 es un pararrayos de óxido metálico sin entrehierros con envolvente compuesta para sistemas de 27,5 kV, con una tensión residual a impulso tipo rayo ≤140 kV. Sus principales parámetros técnicos se recogen en la tabla siguiente.
| Tensión nominal del sistema | 27,5 kV |
| Tensión nominal del pararrayos | 42 kV |
| Tensión de servicio continuo | 31,5 kV |
| Tensión de referencia con 1 mA en corriente continua | ≥65 kV |
| Tensión residual a impulso tipo rayo | ≤140 kV |
| Tensión residual a impulso de frente empinado | ≤157 kV |
| Tensión residual a impulso de maniobra | ≤119 kV |
| Capacidad de descarga con onda cuadrada de 2 ms | 400 A |
Rendimiento
Condiciones de servicio
Adecuado para la protección frente a sobretensiones atmosféricas y de maniobra en la catenaria; servicio exterior permanente con tensión.
Rendimiento mecánico
La envolvente compuesta resiste la contaminación y el desgarro y el conjunto está sellado contra la humedad; soporta la tracción de los conductores y las cargas de viento.
Rendimiento eléctrico
La tensión residual con la corriente de descarga nominal y la capacidad de onda cuadrada cumplen los requisitos de la GB/T 11032; el tipo con desconectador se separa automáticamente en caso de fallo.
Aplicaciones
Salida de subestación
En la salida del alimentador de la subestación, el pararrayos YH5W-42/140 sin entrehierros protege frente a sobretensiones de maniobra.
Tramos con alta actividad tormentosa
En la parte superior de los postes de tramos con alta actividad tormentosa, el pararrayos YH5W-42/140 descarga las sobretensiones atmosféricas.
Zona de sección neutra
A ambos lados de la sección neutra, el pararrayos YH5W-42/140 limita la amplitud de las sobretensiones.
Tramo elevado de ferrocarril urbano
En la catenaria de los tramos elevados del ferrocarril urbano, el pararrayos YH5W-42/140 proporciona protección contra rayos.
