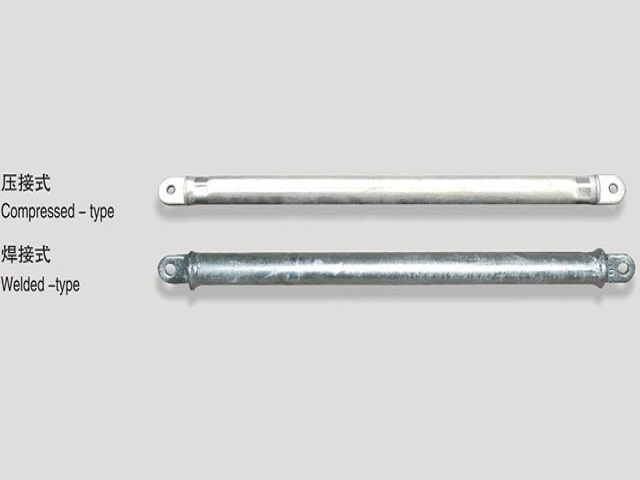

JL55-L Tubo de posicionamiento de aleación de aluminio
Diámetro 55mm, tubo de aluminio sin soldadura de aleación aluminio-silicio
Especificaciones
| Modelo | JL55-L |
|---|---|
| Norma | Serie de normas TB/T 2075 |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Brazo de posicionamiento y tubo de posicionamiento de aleación de aluminio; grapas de aleación de cobre |
| Instalación | Montaje en el extremo del brazo de soporte; define el zigzag del cable de contacto |
El tubo de posicionamiento de aleación de aluminio se fabrica con tubo de aluminio sin soldadura de aleación aluminio-silicio; es ligero y resistente a la corrosión, y se emplea en el dispositivo de posicionamiento de la catenaria de ferrocarriles de alta velocidad.
| Diámetro del tubo | 55mm |
| Carga admisible a tracción | 7,4kN |
| Material | Tubo de aluminio sin soldadura de aleación aluminio-silicio |
Descripción general del producto
El tubo de posicionamiento de aleación de aluminio es uno de los productos principales de la serie de dispositivos de posicionamiento de Henan Chuangwit Railway Equipment Co., Ltd.: diámetro de 55mm, carga admisible a tracción de 7,4kN, fabricado con tubo de aluminio sin soldadura de aleación aluminio-silicio, ligero y resistente a la corrosión.
Características técnicas
- Estructura ligera de aleación de aluminio
- Amplio margen de ajuste del zigzag (descentramiento)
- Adaptación a la captación de corriente a alta velocidad verificada en línea
- Gama completa en versiones normal, con limitación elástica y para cruce flexible
Norma aplicable y control de calidad
El producto se fabrica conforme a la serie de normas TB/T 2075. El brazo de posicionamiento ofrece un gran recorrido de elevación y una buena recuperación, y la versión con limitación elástica se adapta a las condiciones de gran elevación y evita la pérdida de contacto. La grapa de posicionamiento garantiza un contacto eléctrico correcto y no genera corrosión por diferencia de potencial. La empresa cuenta con la certificación de producto ferroviario CRCC y con la certificación del sistema de gestión de la calidad ISO 9001; cada unidad (lote) se entrega tras superar la inspección final.
Condiciones de servicio y aplicaciones típicas
Apto para el posicionamiento del cable de contacto en tramos rectos y curvos, donde soporta el impacto del pantógrafo y las cargas de viento. Los escenarios típicos son los tramos rectos, los tramos curvos, los nodos de cruce flexible y los tramos de viento fuerte.
Selección de modelo y servicio
La empresa ofrece un servicio integral que abarca desde el cálculo de selección y la confirmación de planos hasta el suministro por lotes y la asistencia técnica en obra. Los productos están sujetos a la certificación CRCC y al sistema de gestión de la calidad ISO 9001; los modelos habituales se mantienen en existencias y los pedidos por lotes se entregan puntualmente según el plazo contractual. Para asistencia técnica y consultas comerciales, llame al 0375-6051688.
Rendimiento
Condiciones de servicio
Apto para el posicionamiento del cable de contacto en tramos rectos y curvos, donde soporta el impacto del pantógrafo y las cargas de viento.
Rendimiento mecánico
El brazo de posicionamiento ofrece un gran recorrido de elevación y una buena recuperación; la versión con limitación elástica se adapta a las condiciones de gran elevación y evita la pérdida de contacto.
Rendimiento eléctrico
La grapa de posicionamiento garantiza un contacto eléctrico correcto y no genera corrosión por diferencia de potencial.
Aplicaciones
Tramos rectos
En los tramos rectos, el tubo de posicionamiento de aleación de aluminio mantiene el zigzag normalizado del cable de contacto.
Tramos curvos
En los tramos curvos, el tubo de posicionamiento de aleación de aluminio soporta las cargas transversales y mantiene estable el posicionamiento.
Nodos de cruce flexible
En la suspensión de cruce flexible se emplea el tubo de posicionamiento de aleación de aluminio para posicionar varias vías.
Tramos de viento fuerte
En los tramos de viento fuerte, la versión con limitación elástica del tubo de posicionamiento de aleación de aluminio evita la elevación excesiva del brazo de posicionamiento.
