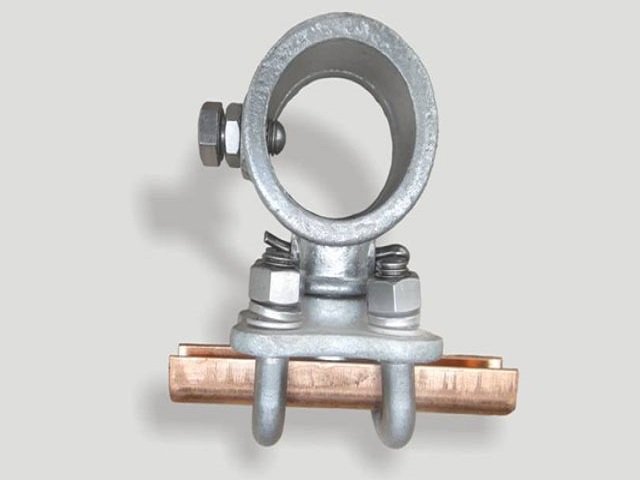

Abrazadera de posicionamiento de la rama de anclaje 4-7A (42/48/55)
Especificaciones
| Modelo | 4-7A(42/48/55) |
|---|---|
| Nº de plano | 4-7A |
| Norma | TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación» |
| Instalación | Montaje en la estructura de soporte del poste de anclaje, para fijar la posición del cable de contacto de la rama anclada |
Abrazadera de posicionamiento de la rama de anclaje (4-7A(42/48/55)) para catenaria de ferrocarriles electrificados, destinada a fijar la posición del cable de contacto de la rama anclada y evitar que invada el gálibo.
Cumple los requisitos de la TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación»; su estructura y sus dimensiones de conexión se fabrican conforme a las condiciones técnicas de certificación, y el producto se utiliza junto con los componentes normalizados de la catenaria.
Descripción general del producto
La abrazadera se monta en la pieza tubular de soporte situada en el lado del poste de anclaje y su ranura fija el cable de contacto de la rama anclada en la posición de diseño, con lo que se garantiza la distancia de seguridad entre la rama anclada y la rama de trabajo y se evita que el pantógrafo invada el gálibo en el tramo de paso. El tamaño de la abrazadera corresponde al diámetro del tubo con el que se combina. La empresa dispone de la certificación de producto ferroviario CRCC.
Características técnicas
- Tres tamaños disponibles, 42, 48 y 55, compatibles con las piezas tubulares de soporte
- Ranura adaptada a la sección del cable de contacto, con sujeción fiable
- Elevada rigidez de fijación, que mantiene estable la posición de la rama anclada
- Cuerpo con tratamiento anticorrosivo, apto para el servicio a la intemperie
Norma aplicable y control de calidad
El producto se fabrica conforme a la TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación». La empresa aplica la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001: se realizan lote a lote la inspección de recepción de materias primas, la inspección de procesos en las operaciones críticas y la inspección final de salida, y el producto se entrega una vez superadas.
Condiciones de servicio y aplicaciones típicas
Aplicación típica en las articulaciones de anclaje de la catenaria y en la fijación de la posición de la rama anclada, junto con la estructura de soporte del poste de anclaje.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida en función de las condiciones de la línea y de los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
