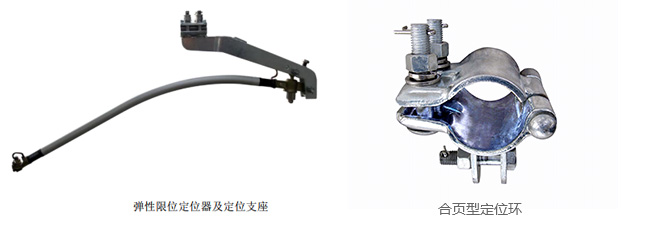

CJL63(H) Brazo de posicionamiento
Carga de trabajo 2,5 kN
Especificaciones
| Modelo | CJL63(H) |
|---|---|
| Norma | Serie de normas TB/T 2075 |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Brazo y tubo de posicionamiento de aluminio, grapas de aleación de cobre |
| Instalación | Montaje en el extremo del brazo de soporte para fijar el zigzag del cable de contacto |
El brazo de posicionamiento CJL63(H) se fabrica mediante curvado en caliente y engastado por compresión y se emplea en el dispositivo de posicionamiento de la catenaria de ferrocarriles electrificados para fijar la posición del cable de contacto y transmitir las cargas horizontales.
| Carga de trabajo máxima | 2,5 kN |
| Carga admisible a tracción | 3,75 kN |
| Carga admisible a compresión | 2,5 kN |
| Carga de rotura | 7,5 kN |
| Material | 20# / QAl9-4 |
| Proceso | Curvado en caliente y engastado por compresión |
Rendimiento
Condiciones de servicio
Indicado para el posicionamiento del cable de contacto en tramos rectos y en curva; soporta el impacto del pantógrafo y la carga del viento.
Rendimiento mecánico
El brazo de posicionamiento admite una gran elevación y recupera bien su posición; la versión con tope elástico se adapta a condiciones de gran elevación y evita la pérdida de contacto.
Rendimiento eléctrico
La grapa de posicionamiento ofrece un buen contacto conductor y no genera corrosión por diferencia de potencial.
Aplicaciones
Tramos rectos
En los tramos rectos, el brazo de posicionamiento CJL63(H) mantiene el zigzag normalizado del cable de contacto.
Tramos en curva
En los tramos en curva, el brazo de posicionamiento CJL63(H) soporta las cargas transversales con un posicionamiento estable.
Nudos de viga transversal flexible
En las suspensiones con viga transversal flexible se emplea el brazo de posicionamiento CJL63(H) para posicionar varias vías.
Tramos con viento fuerte
En los tramos con viento fuerte, el tope elástico del brazo de posicionamiento CJL63(H) impide una elevación excesiva del mismo.
