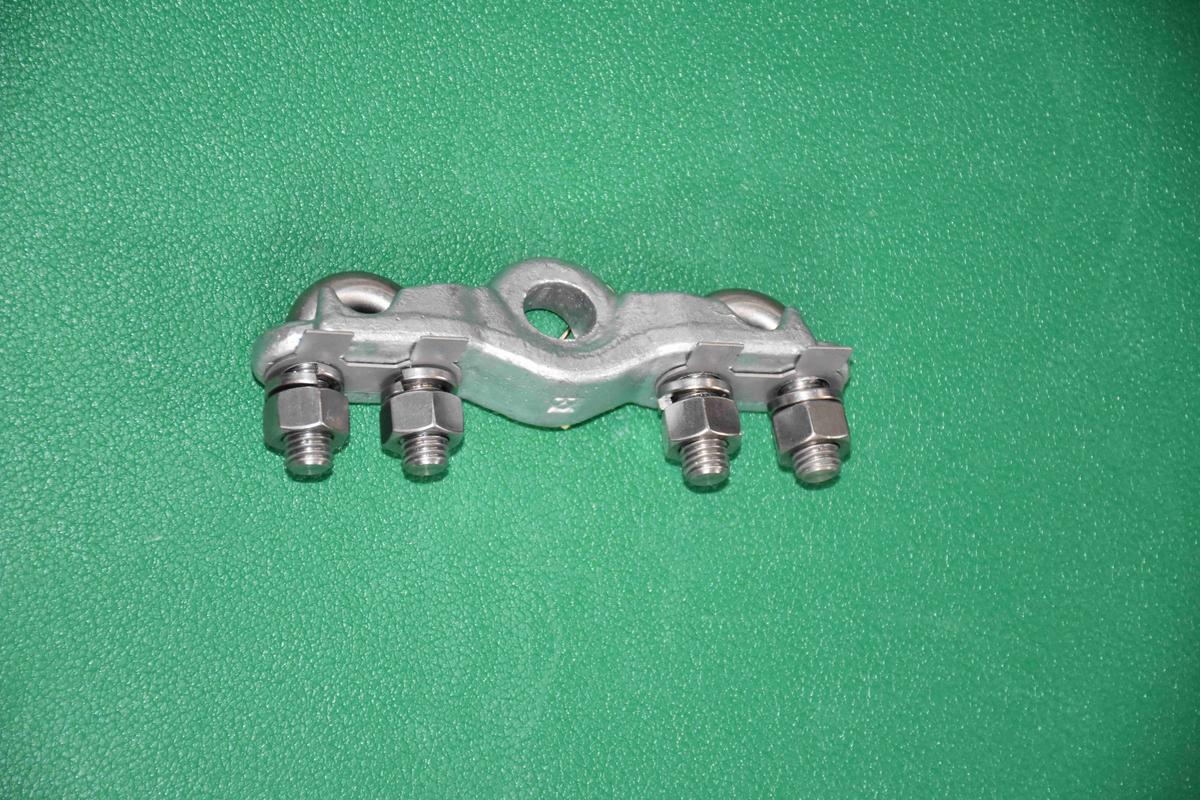

18-2 Grapa de doble hilo portante transversal
Especificaciones
| Modelo | 18-2 |
|---|---|
| Nº de plano | 18-2 |
| Norma | TB/T 2075.18-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 18: Dispositivos de suspensión para cruce flexible» |
| Instalación | Se monta sobre el doble hilo portante transversal y conecta los elementos de suspensión |
Grapa de doble hilo portante transversal (18-2) para catenaria de ferrocarriles electrificados, empleada para conectar los elementos de suspensión sobre el doble hilo portante transversal.
Cumple los requisitos de TB/T 2075.18-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 18: Dispositivos de suspensión para cruce flexible»; su estructura y sus cotas de conexión se fabrican según las condiciones técnicas de certificación, y el producto se emplea junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
La grapa se emplea en estructuras de cruce flexible con dos hilos portantes transversales: su cuerpo de doble ranura sujeta simultáneamente los dos cables de acero trenzado, de modo que la carga se reparte entre ambos y la capacidad de carga del punto de suspensión aumenta de forma notable; por ello resulta adecuada para los cruces flexibles de gran luz y de múltiples vías en estaciones. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Doble ranura que sujeta a la vez los dos cables de acero trenzado, con reparto equilibrado de los esfuerzos
- Gran capacidad de carga, apta para cruces flexibles de gran luz y de múltiples vías
- Orejetas compatibles con los elementos de suspensión habituales
- Cuerpo con tratamiento anticorrosivo, adaptado al servicio a la intemperie
Norma aplicable y control de calidad
El producto se fabrica conforme a TB/T 2075.18-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 18: Dispositivos de suspensión para cruce flexible». La empresa cuenta con la certificación de producto ferroviario CRCC. El proceso está además sujeto al sistema de gestión de la calidad ISO 9001: la inspección de entrada de las materias primas, la inspección de proceso en las operaciones críticas y la inspección final del producto terminado se realizan lote a lote, y el producto se entrega después de superarlas.
Condiciones de servicio y aplicaciones típicas
Se aplica típicamente en los nodos de suspensión del doble hilo portante transversal de cruces flexibles de gran luz y de múltiples vías en estaciones.
Selección de modelo y servicio
La empresa ofrece un servicio integral que abarca desde el cálculo de selección y la confirmación de planos hasta el suministro por lotes y la asistencia técnica en obra, y puede proponer modelos, especificaciones y soluciones a medida según las condiciones de la línea y los planos de montaje. Para asistencia técnica y consultas comerciales, llame al 0375-6051688.
