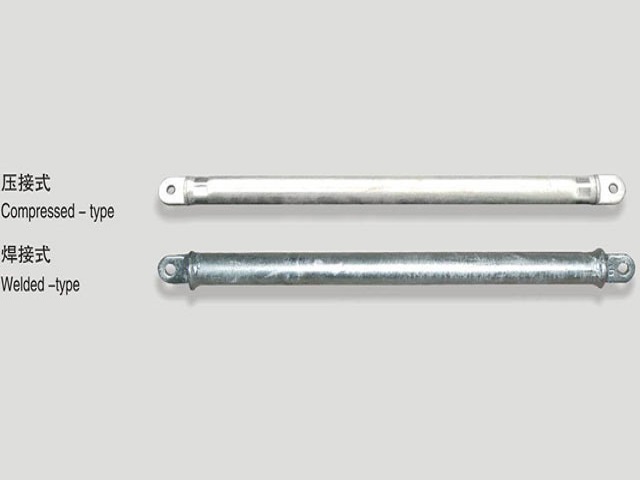

JL62(1/2)-85 Tubo de posicionamiento
½-700/960/1350
Especificaciones
| Modelo | JL62(1/2)-85 |
|---|---|
| Norma | Serie de normas TB/T 2075 |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Brazo de posicionamiento y tubo de posicionamiento de aleación de aluminio; grapas de aleación de cobre |
| Instalación | Montaje en el extremo del brazo de soporte; define el zigzag del cable de contacto |
El tubo de posicionamiento JL62(1/2)-85 es un tubo telescópico (tipo T) que se emplea en el dispositivo de posicionamiento de la catenaria para fijar el brazo de posicionamiento y facilitar el ajuste horizontal.
| Especificación | 1/2-700, 1/2-960, 1/2-1350 |
| Tipo | Tubo de posicionamiento tipo T (tubo de posicionamiento telescópico) |
Descripción general del producto
Tubo de posicionamiento JL62(1/2)-85 fabricado por Henan Chuangwit Railway Equipment Co., Ltd.: se trata de un tubo de posicionamiento telescópico tipo T disponible en las medidas 1/2-700, 1/2-960 y 1/2-1350.
Características técnicas
- Adaptación a la captación de corriente a alta velocidad verificada en línea
- Gama completa en versiones normal, con limitación elástica y para cruce flexible
- Estructura ligera de aleación de aluminio
- Amplio margen de ajuste del zigzag (descentramiento)
Norma aplicable y control de calidad
El producto se fabrica conforme a la serie de normas TB/T 2075. El brazo de posicionamiento ofrece un gran recorrido de elevación y una buena recuperación, y la versión con limitación elástica se adapta a las condiciones de gran elevación y evita la pérdida de contacto. La grapa de posicionamiento garantiza un contacto eléctrico correcto y no genera corrosión por diferencia de potencial. La empresa cuenta con la certificación de producto ferroviario CRCC y con la certificación del sistema de gestión de la calidad ISO 9001; cada unidad (lote) se entrega tras superar la inspección final.
Condiciones de servicio y aplicaciones típicas
Apto para el posicionamiento del cable de contacto en tramos rectos y curvos, donde soporta el impacto del pantógrafo y las cargas de viento. Los escenarios típicos son los tramos rectos, los tramos curvos, los nodos de cruce flexible y los tramos de viento fuerte.
Selección de modelo y servicio
Podemos realizar la verificación de la selección y el diseño a medida no normalizado según las condiciones de la línea y los parámetros de servicio. El producto cumple los requisitos de la certificación de producto ferroviario CRCC y del sistema de gestión de la calidad ISO 9001, y sus indicadores clave se validan mediante la inspección final y los ensayos de tipo. Para consultas de selección y solicitud de presupuesto, llame al 0375-6051688.
Rendimiento
Condiciones de servicio
Apto para el posicionamiento del cable de contacto en tramos rectos y curvos, donde soporta el impacto del pantógrafo y las cargas de viento.
Rendimiento mecánico
El brazo de posicionamiento ofrece un gran recorrido de elevación y una buena recuperación; la versión con limitación elástica se adapta a las condiciones de gran elevación y evita la pérdida de contacto.
Rendimiento eléctrico
La grapa de posicionamiento garantiza un contacto eléctrico correcto y no genera corrosión por diferencia de potencial.
Aplicaciones
Tramos rectos
En los tramos rectos, el tubo de posicionamiento JL62(1/2)-85 mantiene el zigzag normalizado del cable de contacto.
Tramos curvos
En los tramos curvos, el tubo de posicionamiento JL62(1/2)-85 soporta las cargas transversales y mantiene estable el posicionamiento.
Nodos de cruce flexible
En la suspensión de cruce flexible se emplea el tubo de posicionamiento JL62(1/2)-85 para posicionar varias vías.
Tramos de viento fuerte
En los tramos de viento fuerte, la versión con limitación elástica del tubo de posicionamiento JL62(1/2)-85 evita la elevación excesiva del brazo de posicionamiento.
