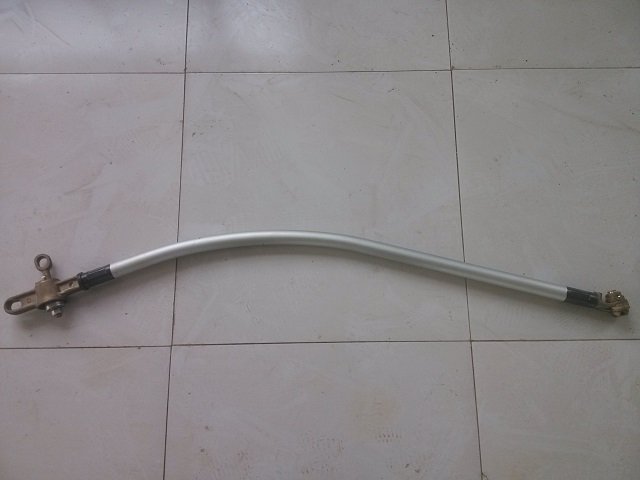

3-1 Brazo de posicionamiento con limitación (3-1A/3-1B)
Especificaciones
| Modelo | 3-1A、3-1B（sección circular / sección rectangular） |
|---|---|
| Nº de plano | 3-1A |
| Norma | TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación» |
| Instalación | Se monta sobre el soporte de posicionamiento; sujeta el cable de contacto y limita su elevación |
Brazo de posicionamiento con limitación para catenaria de ferrocarril electrificado (3-1A/3-1B), destinado a sujetar el cable de contacto y limitar su elevación.
Cumple los requisitos de la norma TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación». Su estructura y sus dimensiones de conexión se fabrican conforme a las condiciones técnicas de certificación, y el producto se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El brazo de posicionamiento con limitación es un elemento tubular (o de perfil acanalado) de construcción ligera: un extremo sujeta el cable de contacto mediante la grapa de posicionamiento y el otro se une al soporte de posicionamiento a través del gancho de posicionamiento. Su cara de tope actúa junto con la estructura limitadora del soporte y restringe la elevación del cable de contacto dentro del margen admisible, atendiendo a la vez a la función de levantamiento dinámico y a la de posicionamiento transversal. Se fabrica en versión 3-1A de tubo recto y 3-1B de tubo curvo, esta última con sección circular o rectangular: la sección circular es apta para líneas de v ≤ 250 km/h y la rectangular para líneas de alta velocidad de 250 km/h < v ≤ 350 km/h (gamas establecidas según el sistema de cargas de la norma TB/T 2075.3-2024). La empresa cuenta con certificación de producto ferroviario CRCC.
Características técnicas
- Estructura de tope fiable, que limita eficazmente la elevación dinámica del cable de contacto
- Diseño ligero del cuerpo tubular (tubo de aluminio 6082), que reduce la masa concentrada en el punto de posicionamiento
- Compatible con componentes normalizados como la grapa de posicionamiento y el soporte de posicionamiento
- Superficie del cuerpo lisa, para evitar roces duros con el frotador del pantógrafo
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación». La empresa aplica la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001; lote a lote se realizan la inspección de recepción de materias primas, la inspección de proceso en las operaciones críticas y la inspección final de producto, y el suministro se efectúa una vez superadas dichas inspecciones.
Condiciones de servicio y aplicaciones típicas
Aplicación típica en el montaje de los puntos de posicionamiento de la catenaria en tramos de vía y en estaciones, donde forma el dispositivo de posicionamiento con limitación junto con el soporte de posicionamiento, la grapa de posicionamiento y el tubo de posicionamiento.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida en función de las condiciones de la línea y de los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
