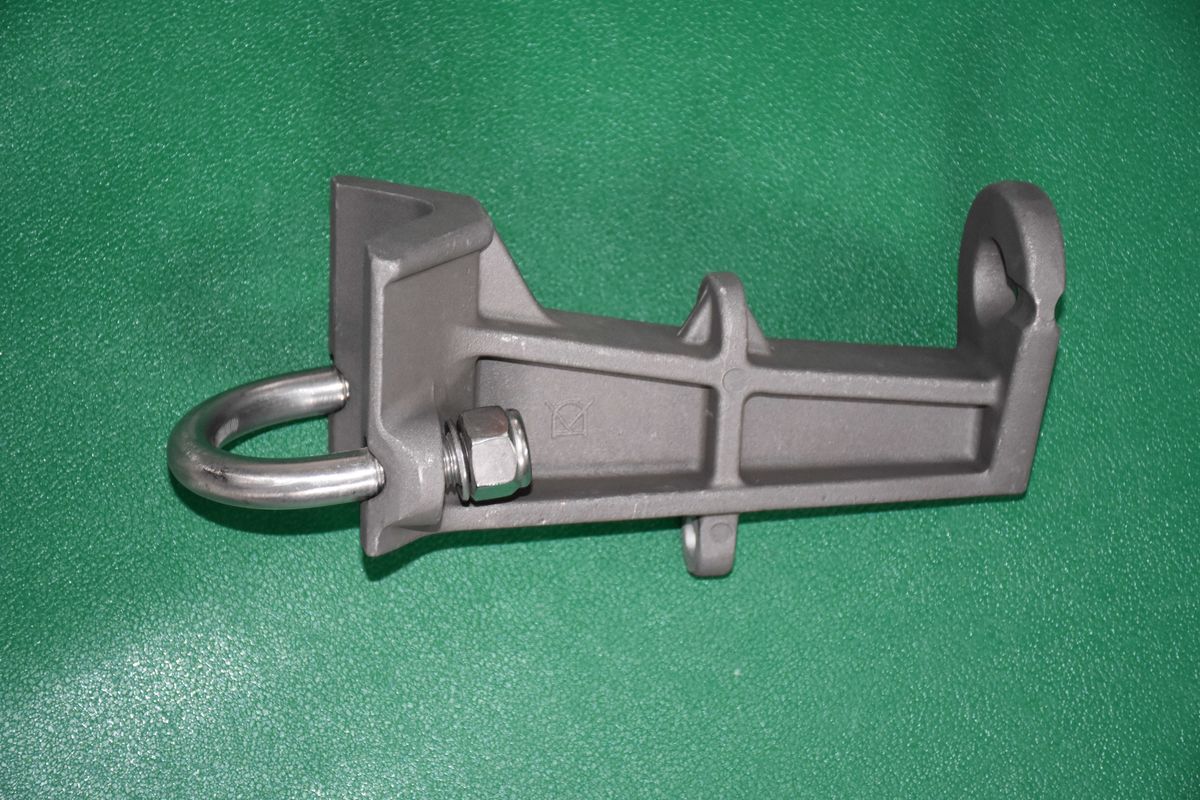

3-2 Soporte de posicionamiento (tipos A/B/D)
Especificaciones
| Modelo | 3-2(A/B/D) |
|---|---|
| Nº de plano | 3-2 |
| Norma | TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación de recorrido» |
| Instalación | Montaje sobre el tubo de posicionamiento; soporta el brazo de posicionamiento y permite su giro |
Soporte de posicionamiento (3-2(A/D)) para catenaria de ferrocarriles electrificados, utilizado para soportar y unir el brazo de posicionamiento sobre el tubo de posicionamiento.
Cumple los requisitos de la norma TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación de recorrido»; su estructura y sus cotas de conexión se fabrican según las condiciones técnicas de homologación y el producto se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El soporte de posicionamiento se monta sobre el tubo de posicionamiento y su parte giratoria se acopla al gancho de posicionamiento del brazo de posicionamiento, de modo que este puede oscilar alrededor del eje del tubo dentro de un margen determinado para acompañar los desplazamientos dinámicos del cable de contacto. Se ofrece en tres versiones: tipo A (recto), tipo B (curvo, para tubo de φ55) y tipo D (para travesaño flexible, con cuerda de posicionamiento de φ9~11), que cubren las distintas necesidades de montaje del posicionamiento directo, el posicionamiento inverso y el travesaño flexible. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Versiones A/B/D completas, aptas para posicionamiento directo, posicionamiento inverso y travesaño flexible
- Ajuste giratorio adecuado: el brazo de posicionamiento oscila con libertad y sin agarrotamiento
- Unión fiable de la abrazadera con el tubo de posicionamiento y cómoda regulación de las posiciones de los taladros
- Cuerpo con tratamiento anticorrosivo, apto para un servicio prolongado a la intemperie
Normas aplicables y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación de recorrido». La empresa cuenta con la certificación de producto ferroviario CRCC y con el control del sistema de gestión de la calidad ISO9001; se realizan lote a lote la inspección de entrada de materias primas, la inspección de proceso de las operaciones críticas y la inspección de salida de fábrica del producto acabado, y el producto se entrega tras superarlas.
Condiciones de servicio y aplicaciones típicas
Se emplea habitualmente en los dispositivos de posicionamiento con limitación de recorrido de los tramos entre estaciones y de las estaciones, junto con el tubo de posicionamiento, el brazo de posicionamiento con limitación de recorrido y las grapas de posicionamiento.
Selección de modelo y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro por lotes y la asistencia técnica en obra; además, propone modelos y especificaciones, así como soluciones a medida, según las condiciones de la línea y los planos de montaje. Para asistencia técnica y consultas comerciales, llame al 0375-6051688.
