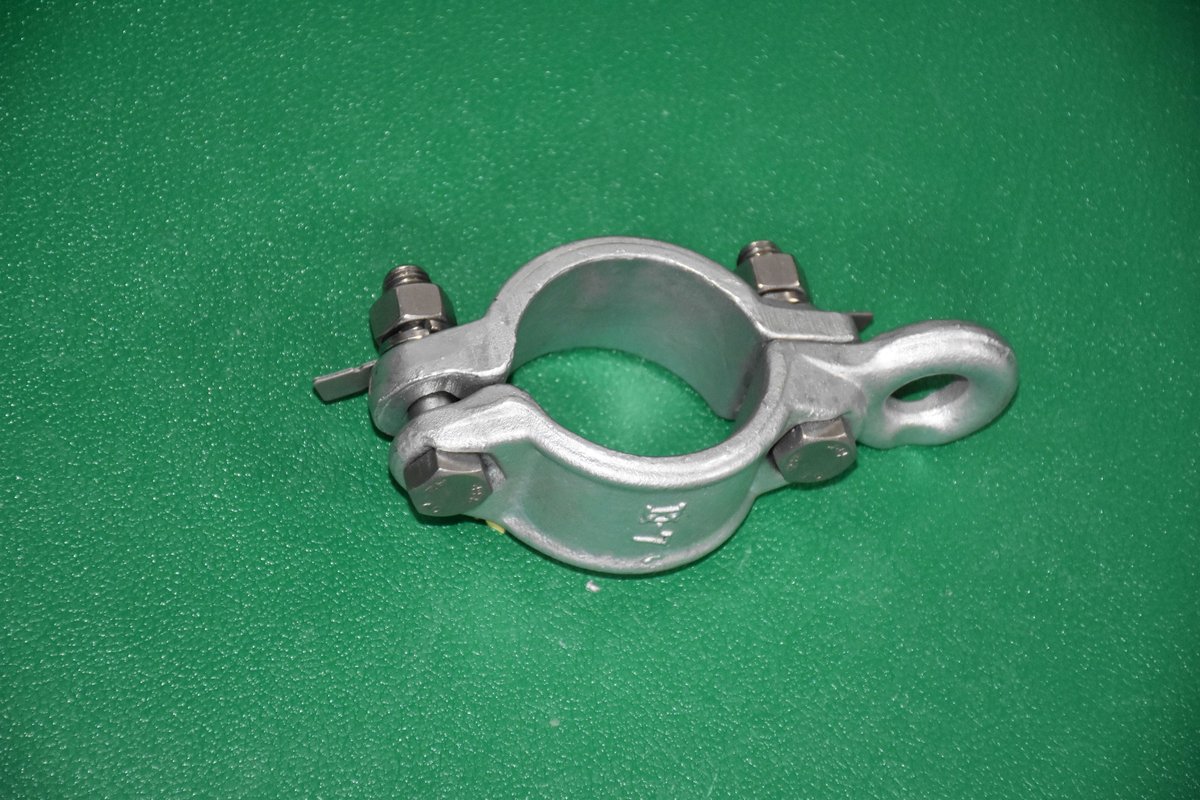

3-5 Anillo de posicionamiento (3-5A tipo abrazadera / 3-5B70 tipo una orejeta)
Especificaciones
| Modelo | 3-5A(Φ34/Φ48/Φ60)、3-5B70 |
|---|---|
| Nº de plano | 3-5A |
| Norma | TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación» |
| Instalación | Se monta sobre todo tipo de elementos tubulares y proporciona puntos de conexión para cables de retenida y elementos de soporte |
Anillo de posicionamiento para catenaria de ferrocarril electrificado (3-5A (Φ34/Φ48/Φ60)/3-5B70), destinado a proporcionar un punto de conexión regulable y orientable sobre elementos tubulares.
Cumple los requisitos de la norma TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación». Su estructura y sus dimensiones de conexión se fabrican conforme a las condiciones técnicas de certificación, y el producto se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El anillo de posicionamiento es una abrazadera de estructura partida que se monta sobre el tubo del brazo, el brazo inclinado o el tubo de posicionamiento y se aprieta con pernos; sus orejetas proporcionan el punto de conexión de los cables de retenida, los soportes del tubo de posicionamiento y otros elementos, y su posición puede regularse tanto a lo largo del eje del tubo como en dirección circunferencial, lo que facilita el montaje. Se fabrica en variante 3-5A tipo abrazadera (acero forjado galvanizado, tres diámetros de tubo: Φ34, Φ48 y Φ60) y 3-5B70 tipo una orejeta (cuerpo de aluminio fundido con doble orejeta orientable, diámetro interior φ70, para brazos de aluminio de φ70×6, destinada a sistemas de brazo de aluminio para 250 km/h < v ≤ 350 km/h). La empresa cuenta con certificación de producto ferroviario CRCC.
Características técnicas
- La variante 3-5A se ofrece en tres diámetros de tubo, Φ34, Φ48 y Φ60; la 3-5B70 se adapta a brazos de aluminio de φ70
- Estructura partida: puede montarse sin desmontar el extremo del tubo
- Taladros de conexión de las orejetas normalizados, compatibles con cables de suspensión y soportes
- Ajustable en dirección axial y circunferencial, lo que facilita el montaje
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación». La empresa aplica la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001; lote a lote se realizan la inspección de recepción de materias primas, la inspección de proceso en las operaciones críticas y la inspección final de producto, y el suministro se efectúa una vez superadas dichas inspecciones.
Condiciones de servicio y aplicaciones típicas
Aplicación típica en la disposición de los puntos de conexión sobre los elementos tubulares del sistema de brazo y de posicionamiento, en combinación con los soportes del tubo de posicionamiento y los cables de retenida antiviento.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida en función de las condiciones de la línea y de los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
