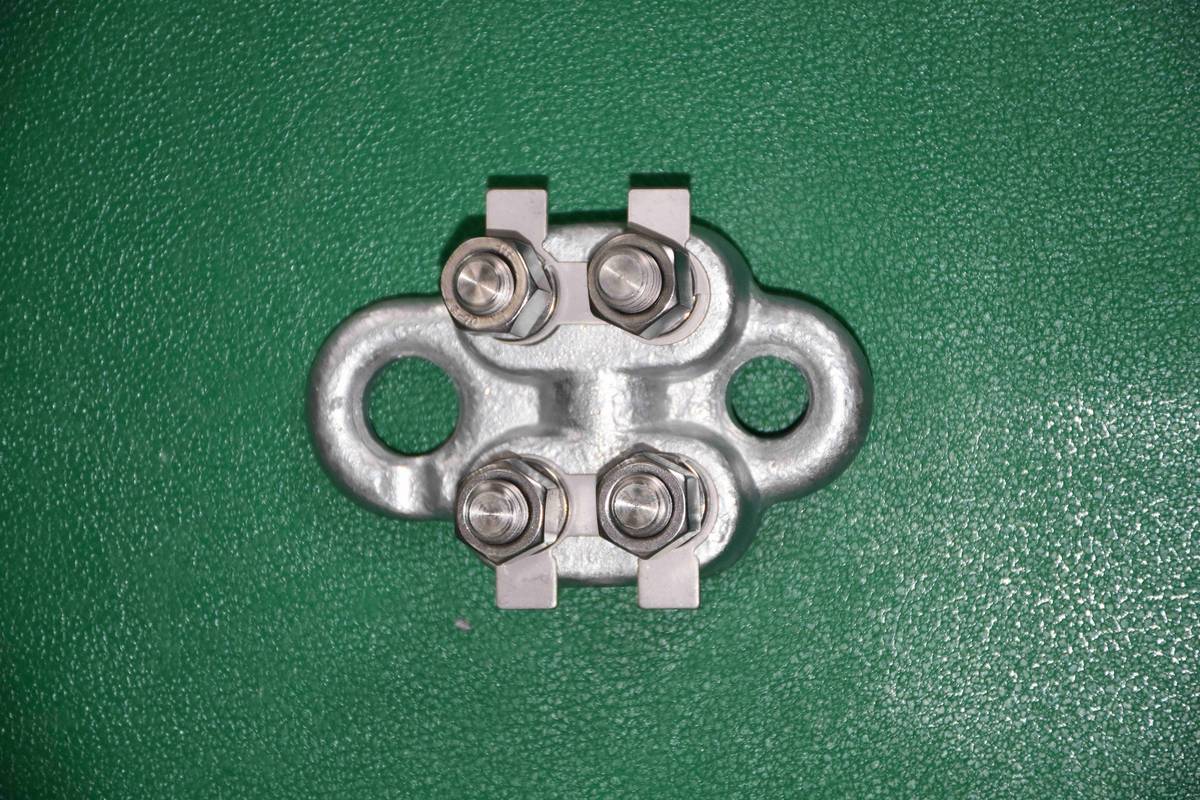

4-8 Grapa con anillo de posicionamiento
Especificaciones
| Modelo | 4-8 |
|---|---|
| Nº de plano | 4-8 |
| Norma | TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación» |
| Instalación | Cumple a la vez la función de anillo de posicionamiento y de grapa, y conecta el cable de contacto (o el hilo portante) con los tubos |
Grapa con anillo de posicionamiento (4-8) para catenaria de ferrocarriles electrificados, empleada para la conexión combinada entre los cables y los tubos.
Cumple los requisitos de TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación»; su estructura y sus cotas de conexión se fabrican según las condiciones técnicas de certificación, y el producto se emplea junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
Esta grapa integra en una sola pieza la abrazadera anular y la ranura de sujeción: por un lado se aprieta sobre el tubo y proporciona una orejeta de conexión, y por otro sujeta con seguridad el cable de contacto o el hilo portante, con lo que simplifica el nodo, reduce el número de piezas y facilita el montaje y el mantenimiento. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Diseño integrado de abrazadera anular y ranura de sujeción, con un nodo compacto
- Curvatura del tramo de sujeción adaptada al cable, con agarre fiable y sin dañarlo
- Orejeta apta para la conexión de cables de viento y piezas de posicionamiento
- Cuerpo con tratamiento anticorrosivo, apto para el servicio continuo a la intemperie
Norma aplicable y control de calidad
El producto se fabrica conforme a TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación». La empresa cuenta con la certificación de producto ferroviario CRCC. El proceso está además sujeto al sistema de gestión de la calidad ISO 9001: la inspección de entrada de las materias primas, la inspección de proceso en las operaciones críticas y la inspección final del producto terminado se realizan lote a lote, y el producto se entrega después de superarlas.
Condiciones de servicio y aplicaciones típicas
Se aplica típicamente en los nodos de conexión entre cables y tubos del dispositivo de posicionamiento sin limitación y de las estructuras de anclaje.
Selección de modelo y servicio
La empresa ofrece un servicio integral que abarca desde el cálculo de selección y la confirmación de planos hasta el suministro por lotes y la asistencia técnica en obra, y puede proponer modelos, especificaciones y soluciones a medida según las condiciones de la línea y los planos de montaje. Para asistencia técnica y consultas comerciales, llame al 0375-6051688.
