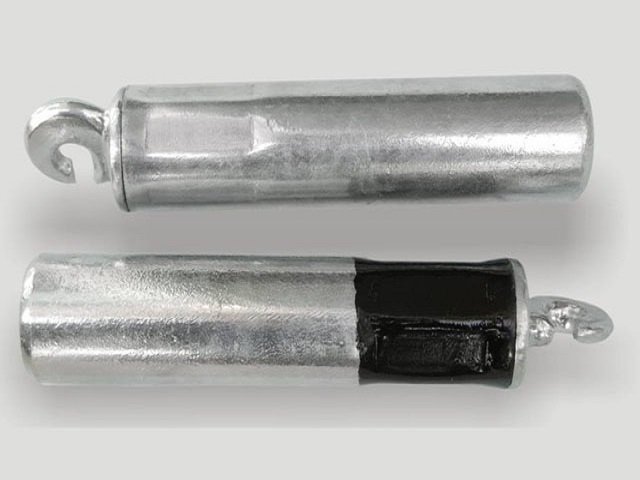

3-6 Tubo de posicionamiento (3-6A tipo gancho de posicionamiento / 3-6B55 tipo doble orejeta)
Especificaciones
| Modelo | 3-6A(Φ34/Φ48)、3-6B55 |
|---|---|
| Nº de plano | 3-6A |
| Norma | TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación» |
| Instalación | Constituye el armazón del dispositivo de posicionamiento y sobre él se montan el soporte de posicionamiento y los elementos de apoyo |
Tubo de posicionamiento para catenaria de ferrocarril electrificado (3-6A (Φ34/Φ48)/3-6B55), destinado a constituir el armazón del dispositivo de posicionamiento y a soportar las cargas de posicionamiento.
Cumple los requisitos de la norma TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación». Su estructura y sus dimensiones de conexión se fabrican conforme a las condiciones técnicas de certificación, y el producto se utiliza junto con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El tubo de posicionamiento es un elemento tubular recto: un extremo se articula al anillo de posicionamiento montado en el brazo inclinado y sobre su cuerpo se instalan el soporte de posicionamiento, los anillos de posicionamiento, los soportes y otros componentes, de modo que transmite al conjunto del brazo las cargas del cable de contacto que recibe el brazo de posicionamiento. Su longitud se elige según las dimensiones del montaje sobre el poste. Se fabrica en dos variantes: 3-6A, tipo gancho de posicionamiento (tubo de acero de φ34×2,5 / φ48×3,5 con gancho de posicionamiento en el extremo), y 3-6B55, tipo doble orejeta (cuerpo de tubo de aleación de aluminio 6082-T6 de φ55×6 con manguito de doble orejeta de aluminio fundido, que se suministra con brazos de aluminio de φ70 y anillos de posicionamiento 3-5B70 y está destinado a sistemas de 250 km/h < v ≤ 350 km/h). La empresa cuenta con certificación de producto ferroviario CRCC.
Características técnicas
- La variante 3-6A se ofrece con dos diámetros de tubo, Φ34 y Φ48; la 3-6B55 emplea tubo de aleación de aluminio de φ55×6
- Buen rectitud del cuerpo tubular, lo que garantiza un deslizamiento y un ajuste suaves del soporte de posicionamiento
- Compatible con anillos de posicionamiento, soportes de posicionamiento y soportes de uso común
- Tratamiento anticorrosivo superficial, apto para servicio continuo a la intemperie
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.3-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 3: Dispositivos de posicionamiento con limitación». La empresa aplica la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001; lote a lote se realizan la inspección de recepción de materias primas, la inspección de proceso en las operaciones críticas y la inspección final de producto, y el suministro se efectúa una vez superadas dichas inspecciones.
Condiciones de servicio y aplicaciones típicas
Aplicación típica en dispositivos de posicionamiento con limitación de tramos de vía y de estaciones, donde forma el sistema de posicionamiento completo junto con el brazo inclinado, el soporte de posicionamiento y el brazo de posicionamiento con limitación.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida en función de las condiciones de la línea y de los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
