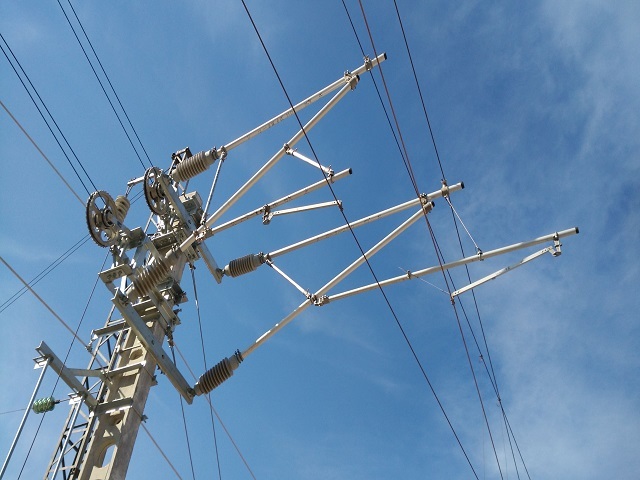

Dispositivo de posicionamiento para cruce flexible
Carga de trabajo 3,0kN
Especificaciones
| Norma | Serie de normas TB/T 2075 |
|---|---|
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Brazo de posicionamiento y tubo de posicionamiento de aleación de aluminio; grapas de aleación de cobre |
| Instalación | Montaje suspendido en los nodos de cruce flexible |
El dispositivo de posicionamiento para cruce flexible se emplea para posicionar el cable de contacto en las estructuras de cruce flexible de la catenaria y transmite al poste la carga horizontal del cable, garantizando la captación normal de corriente del pantógrafo.
| Carga de trabajo | 3,0kN |
| Carga admisible a tracción | ≥4,5kN |
| Carga admisible a compresión | ≥3,0kN |
| Carga de rotura máxima | ≥9,0kN |
Descripción general del producto
Dispositivo de posicionamiento para cruce flexible fabricado por Henan Chuangwit Railway Equipment Co., Ltd.: carga de trabajo de 3,0kN, carga admisible a tracción ≥4,5kN, carga admisible a compresión ≥3,0kN y carga de rotura máxima ≥9,0kN.
Características técnicas
- Gama completa en versiones normal, con limitación elástica y para cruce flexible
- Estructura ligera de aleación de aluminio
- Amplio margen de ajuste del zigzag (descentramiento)
- Adaptación a la captación de corriente a alta velocidad verificada en línea
Norma aplicable y control de calidad
El producto se fabrica conforme a la serie de normas TB/T 2075. El brazo de posicionamiento ofrece un gran recorrido de elevación y una buena recuperación, y la versión con limitación elástica se adapta a las condiciones de gran elevación y evita la pérdida de contacto. La grapa de posicionamiento garantiza un contacto eléctrico correcto y no genera corrosión por diferencia de potencial. La empresa cuenta con la certificación de producto ferroviario CRCC y con la certificación del sistema de gestión de la calidad ISO 9001; cada unidad (lote) se entrega tras superar la inspección final.
Condiciones de servicio y aplicaciones típicas
Apto para el posicionamiento del cable de contacto en tramos rectos y curvos, donde soporta el impacto del pantógrafo y las cargas de viento. Los escenarios típicos son los tramos rectos, los tramos curvos, los nodos de cruce flexible y los tramos de viento fuerte.
Selección de modelo y servicio
Podemos realizar la verificación de la selección y el diseño a medida no normalizado según las condiciones de la línea y los parámetros de servicio. El producto cumple los requisitos de la certificación de producto ferroviario CRCC y del sistema de gestión de la calidad ISO 9001, y sus indicadores clave se validan mediante la inspección final y los ensayos de tipo. Para consultas de selección y solicitud de presupuesto, llame al 0375-6051688.
Rendimiento
Condiciones de servicio
Apto para el posicionamiento del cable de contacto en tramos rectos y curvos, donde soporta el impacto del pantógrafo y las cargas de viento.
Rendimiento mecánico

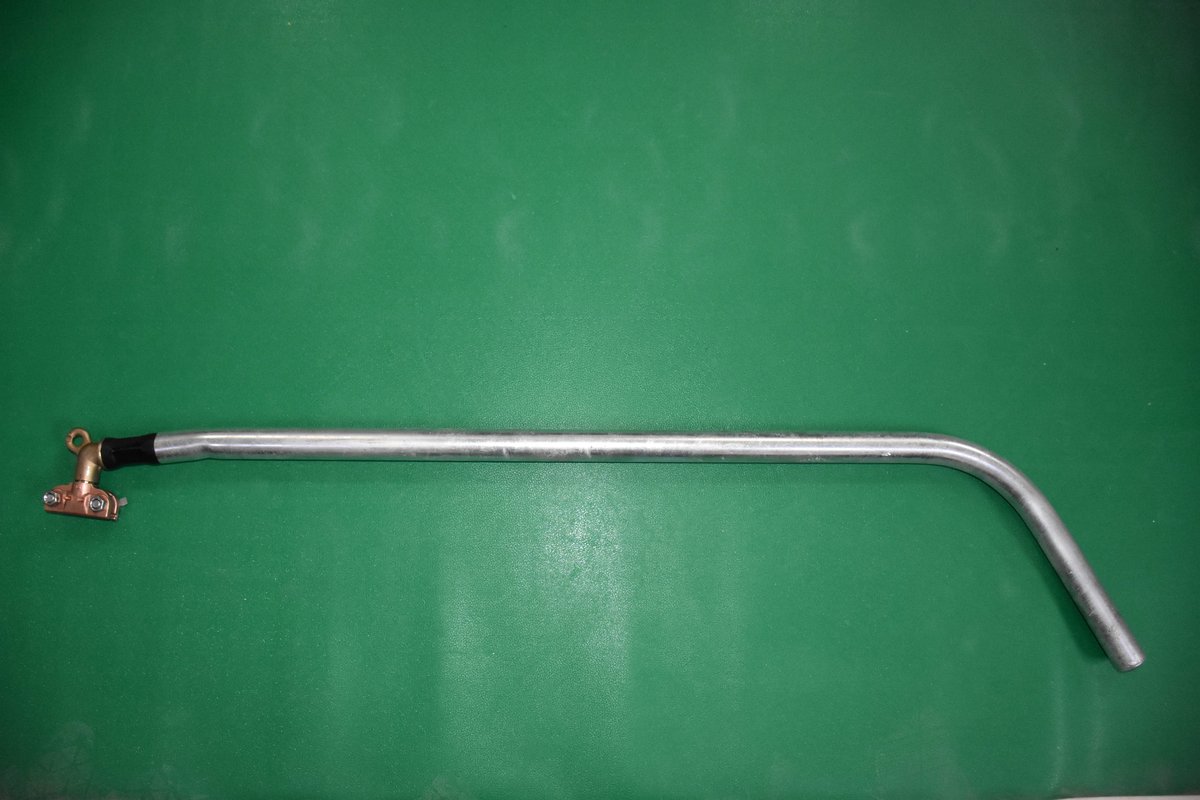

El brazo de posicionamiento ofrece un gran recorrido de elevación y una buena recuperación; la versión con limitación elástica se adapta a las condiciones de gran elevación y evita la pérdida de contacto.
Rendimiento eléctrico

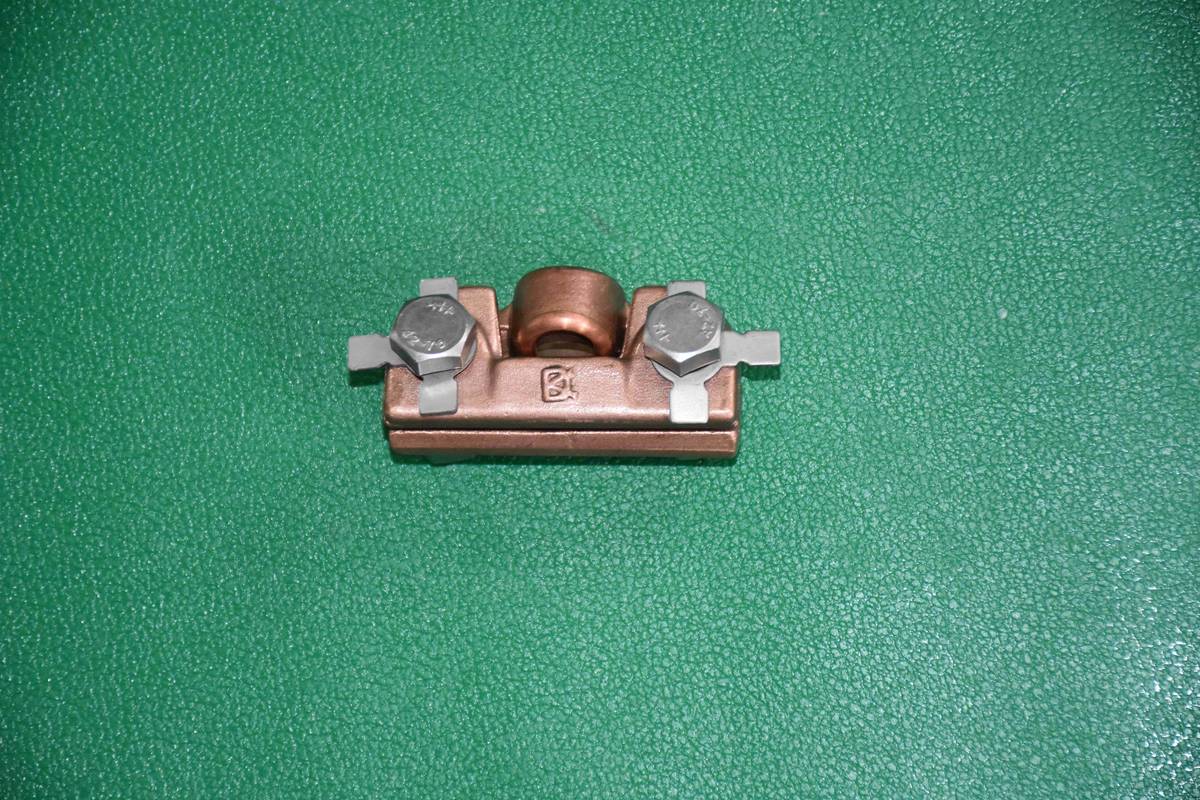

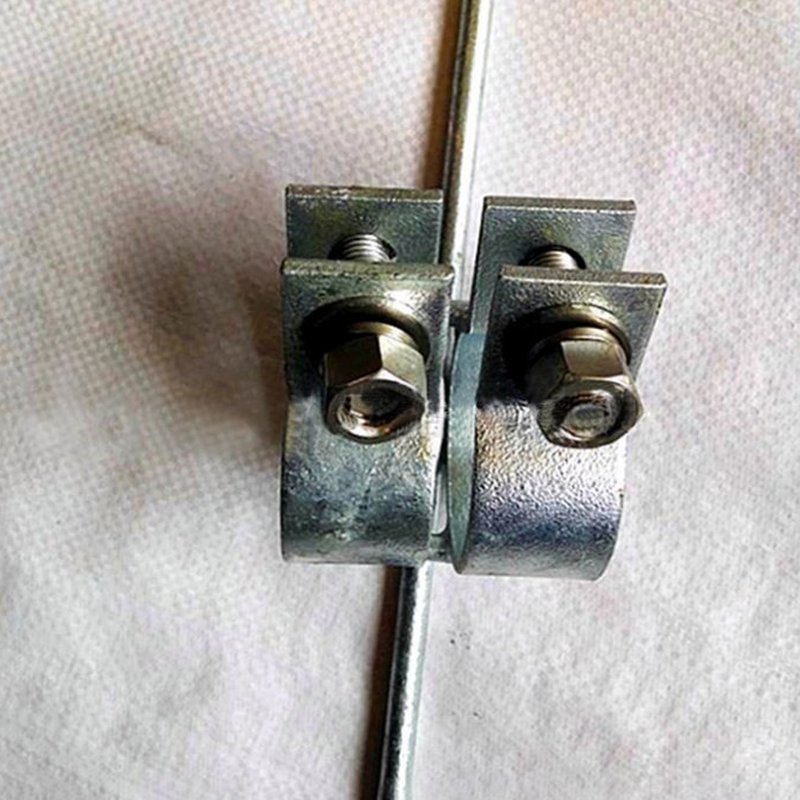

La grapa de posicionamiento garantiza un contacto eléctrico correcto y no genera corrosión por diferencia de potencial.
Aplicaciones
Tramos rectos
En los tramos rectos, el dispositivo de posicionamiento para cruce flexible mantiene el zigzag normalizado del cable de contacto.
Tramos curvos
En los tramos curvos, el dispositivo de posicionamiento para cruce flexible soporta las cargas transversales y mantiene estable el posicionamiento.
Nodos de cruce flexible
En la suspensión de cruce flexible se emplea el dispositivo de posicionamiento para cruce flexible para posicionar varias vías.
Tramos de viento fuerte
En los tramos de viento fuerte, la versión con limitación elástica del dispositivo de posicionamiento para cruce flexible evita la elevación excesiva del brazo de posicionamiento.
