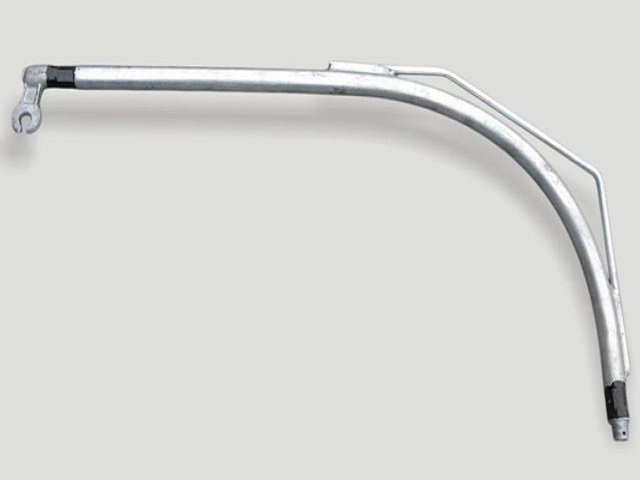

Brazo de posicionamiento especial 4-3A
Especificaciones
| Modelo | 4-3A |
|---|---|
| Nº de plano | 4-3A |
| Norma | TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación» |
| Instalación | Montaje sobre el soporte de posicionamiento, para el posicionamiento del cable de contacto en condiciones de servicio especiales |
Brazo de posicionamiento especial (4-3A) para catenaria de ferrocarriles electrificados, que permite posicionar el cable de contacto en curvas amplias y en otras condiciones de servicio especiales.
Cumple los requisitos de la TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación»; su estructura y sus dimensiones de conexión se fabrican conforme a las condiciones técnicas de certificación, y el producto se utiliza junto con los componentes normalizados de la catenaria.
Descripción general del producto
El brazo de posicionamiento especial aumenta la longitud del tubo y el ángulo del codo respecto al brazo convencional, por lo que resulta apto para puntos de posicionamiento difíciles de resolver con un brazo normal, como curvas de gran radio y zonas de aparatos de vía; sus interfaces de conexión con el soporte de posicionamiento y con la grapa de posicionamiento se mantienen idénticas a las de los componentes normalizados. La empresa dispone de la certificación de producto ferroviario CRCC.
Características técnicas
- Estructura de tubo curvo alargado, adaptada a curvas amplias y a puntos de posicionamiento singulares
- Dimensiones de interfaz compatibles con los soportes y las grapas de posicionamiento normalizados
- Rigidez del tubo equilibrada con la ligereza, con buen seguimiento dinámico
- Tratamiento anticorrosivo superficial, apto para el servicio continuado a la intemperie
Norma aplicable y control de calidad
El producto se fabrica conforme a la TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación». La empresa aplica la certificación de producto ferroviario CRCC y el sistema de gestión de la calidad ISO 9001: se realizan lote a lote la inspección de recepción de materias primas, la inspección de procesos en las operaciones críticas y la inspección final de salida, y el producto se entrega una vez superadas.
Condiciones de servicio y aplicaciones típicas
Aplicación típica en tramos de curva de gran radio y en zonas de aparatos de vía, en puntos de posicionamiento especiales, junto con soportes y grapas de posicionamiento.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida en función de las condiciones de la línea y de los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
