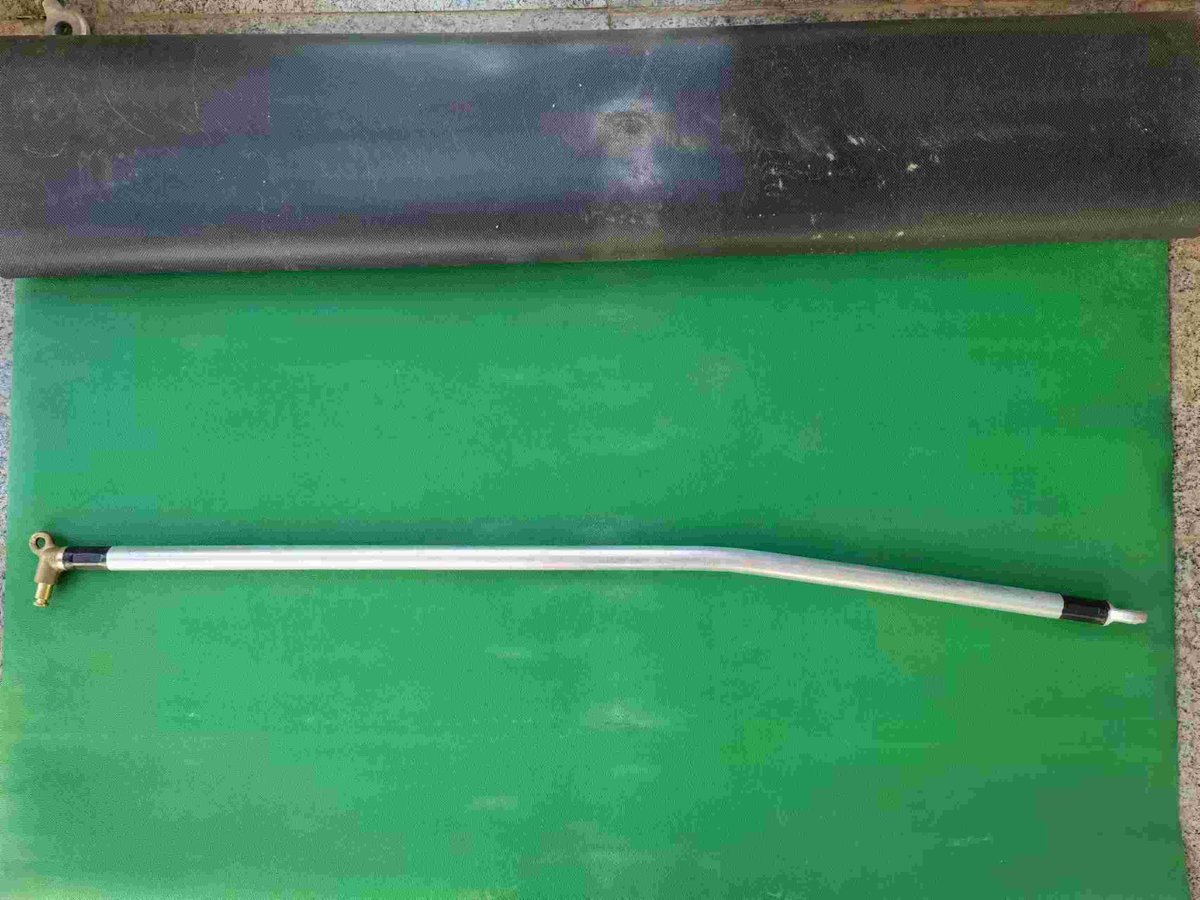

Brazo de posicionamiento tipo estándar 4-1
Especificaciones
| Modelo | 4-1 |
|---|---|
| Nº de plano | 4-1 |
| Norma | TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación» |
| Instalación | Montado sobre el soporte de posicionamiento; sujeta el cable de contacto mediante la grapa de posicionamiento |
Brazo de posicionamiento tipo estándar (4-1) para la catenaria de ferrocarriles electrificados, destinado al posicionamiento lateral del cable de contacto.
Cumple los requisitos de la norma TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación»; su estructura y sus dimensiones de conexión se fabrican según las condiciones técnicas de certificación y es compatible con los componentes normalizados del sistema de catenaria.
Descripción general del producto
El brazo de posicionamiento tipo estándar es un perfil tubular (o de canal) con codo: un extremo sujeta el cable de contacto mediante la grapa de posicionamiento y el otro se articula al soporte de posicionamiento por medio del gancho de posicionamiento, lo que permite que el brazo oscile con los desplazamientos dinámicos del cable de contacto. Es adecuado para el montaje de posicionamiento en tramos rectos y en curvas de radio grande. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Estructura ligera y masa concentrada reducida en el punto de posicionamiento
- Articulado al soporte de posicionamiento, con oscilación libre y sin bloqueos
- Compatible con la grapa de posicionamiento normalizada, con sujeción fiable
- Superficie del cuerpo lisa, apta para el contacto dinámico con el pantógrafo
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.4-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 4: Dispositivos de posicionamiento sin limitación». La empresa cuenta con la certificación de producto ferroviario CRCC y con el control del sistema de gestión de la calidad ISO9001; la inspección de materias primas a su entrada, la inspección de procesos en las operaciones críticas y la inspección final del producto se realizan lote a lote, y el material se entrega una vez superadas.
Condiciones de servicio y aplicaciones típicas
Aplicación típica: los puntos de posicionamiento de la catenaria en tramos rectos y en curvas de radio grande, donde forma junto con el soporte de posicionamiento y la grapa de posicionamiento el dispositivo de posicionamiento sin limitación.
Selección de modelo y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer modelos y soluciones a medida según las condiciones de la línea y los planos de montaje. Para consultas técnicas y comerciales, llame al 0375-6051688.
