Análisis de las cuatro nuevas normas ferroviarias de catenaria: cambios esenciales de la TB/T 2809-2026

Resumen

El 27 de febrero de 2026, la Administración Nacional de Ferrocarriles aprobó y publicó, mediante el Aviso n.º 7 de 2026, 9 normas sectoriales ferroviarias, de las cuales 4 guardan relación directa con la catenaria: «Catenaria de ferrocarriles electrificados: cable de contacto de aleación de cobre» (TB/T 2809-2026), «Catenaria de ferrocarriles electrificados: conductores trenzados. Parte 1: conductores trenzados de cobre y de aleación de cobre» (TB/T 3111.1-2026), «Catenaria de ferrocarriles electrificados: conductores trenzados. Parte 2: conductores trenzados de aluminio con alma de acero recubierto de aluminio» (TB/T 3111.2-2026) y «Componentes de la catenaria de ferrocarriles electrificados. Parte 24: herrajes preformados» (TB/T 2075.24-2026). Las 4 normas entran en vigor el 1 de septiembre de 2026. En este artículo se cotejan, punto por punto, los 2 borradores de consulta (versión de agosto de 2024), el aviso de la Administración Nacional de Ferrocarriles, los datos catalogados en la Plataforma Nacional de Información Pública sobre Normas y la información editorial de la Editorial Ferroviaria de China, y se verifican los 10 cambios técnicos clave de esta revisión: la retirada del cable de contacto de cobre puro, la introducción de la gradación de resistencia en el sistema de designaciones, la primera inclusión de la aleación de cobre-cromo-circonio en las normas de cable de contacto y de conductores trenzados, la división en 2 partes de la norma de conductores trenzados, la jubilación de la TB/T 2937-1998 tras 28 años de vigencia, la pérdida de la norma sectorial ferroviaria por parte de los conductores trenzados de acero recubierto de aluminio y los 2 ajustes de la denominación inglesa de los herrajes preformados, entre otros. Al final del artículo se ofrece una lista de impactos y recomendaciones de actuación para los 4 eslabones de diseño, compra, fabricación y explotación.

Palabras clave: normas de catenaria; TB/T 2809-2026; cable de contacto de aleación de cobre; cobre-cromo-circonio; conductores trenzados; conductor trenzado de aluminio con alma de acero recubierto de aluminio; herrajes preformados; hilo portante; cable de contacto; norma sectorial ferroviaria

Antes de nada, una aclaración: estas 4 normas no se han publicado hoy. La fecha de aprobación es el 27 de febrero de 2026, con el número de aviso 2026/7, dentro del segundo lote de 2026 de normas técnicas de equipamiento; en el mismo lote se incluyen otros 5 documentos, como el dispositivo de protección de puentes contra el impacto de buques y la serie de mantenimiento de material rodante. El hito real es la fecha de entrada en vigor: el 1 de septiembre de 2026, es decir, hoy. A partir de hoy quedan anuladas simultáneamente 4 normas antiguas —TB/T 2809-2017, TB/T 3111-2017, TB/T 2937-1998 y TB/T 2075.24-2020—, de modo que el sistema de normas de producto de los cables y de los herrajes de catenaria cambia de base por completo. El balance de la entrada en vigor de las 33 normas del lote completo ya lo hicimos en la nota de prensa de hoy; aquella respondía a «qué ha pasado» y esta responde a «qué se ha modificado exactamente, por qué y qué debe hacer cada eslabón». No se solapan, de modo que pueden leerse en paralelo.

Hay una advertencia que conviene poner por delante: el texto publicado oficialmente de las 4 normas lo distribuye la Editorial Ferroviaria de China y, por ahora, el texto íntegro no está disponible en canales públicos. Todos los parámetros que en este artículo se marcan como «borrador de consulta» proceden de los 2 borradores completados el 31 de agosto de 2024 (archivados en la red de información eléctrica y energética creeb.net: 19 páginas el borrador del cable de contacto, 24 páginas el de los conductores trenzados y 4 páginas adicionales de memoria de redacción); los resultados ya verificados en el aviso y en la plataforma de catalogación de normas se citan con su fuente por separado. Los puntos en que la versión publicada difiere del borrador de consulta se recogen de forma específica en la sección 6 de este artículo. El principio de redacción es uno solo: no escribir lo que no se tiene claro y escribir únicamente lo que tiene fuente.

1. Evolución de las ediciones: el origen de las 3 normas antiguas

Para entender el peso de esta revisión conviene ver primero la edad que tienen las normas que resultan sustituidas.

La genealogía de la TB/T 2809 es la más compleja.En 1997 se publicaron simultáneamente 3 normas que dividían los cables de contacto según el material (TB/T 2809-1997, TB/T 2810-1997 y TB/T 2821-1997); en la revisión de 2005 las 3 se fusionaron en una sola, «Cables de contacto de cobre y de aleación de cobre de uso ferroviario electrificado»; en la segunda revisión, de 2017, el título se ajustó ligeramente a «Cables de contacto de cobre y de aleación de cobre para ferrocarriles electrificados»; la versión de 2026 es ya el cuarto cambio de título y de edición en 29 años, y el título de la norma se restringe aún más: «Catenaria de ferrocarriles electrificados: cable de contacto de aleación de cobre». Los datos catalogados en la Plataforma Nacional de Información Pública sobre Normas indican que la fecha de anulación de la TB/T 2809-2017 es precisamente el 1 de septiembre de 2026, de modo que el relevo entre la norma antigua y la nueva es limpio y sin fisuras.

La TB/T 3111 es una serie nueva, aparecida tan solo en 2005, cuya primera edición fue «Conductores trenzados de cobre y de aleación de cobre para ferrocarriles electrificados»; tuvo una primera revisión en 2017 y la segunda, en 2026, la dividió en 2 partes, aspecto que se detalla más adelante. Llama la atención el cambio de su título en inglés: la edición de 2017 se catalogó como «Copper and copper alloy stranded conductors for electric railway», mientras que la parte 1 de 2026 se cataloga como «Electrified railway catenary - Strands - Part 1: Copper and copper alloy strands»; el título pasa así de «para ferrocarriles electrificados» a quedar bajo el epígrafe «catenaria de ferrocarriles electrificados», en línea con el criterio aplicado al cable de contacto.

Las verdaderas reliquias son la TB/T 2937 y la TB/T 2938.Ambas se publicaron en 1998: «Conductores trenzados de aluminio con alma de acero recubierto de aluminio para ferrocarriles electrificados» y «Conductores trenzados de acero recubierto de aluminio para ferrocarriles electrificados». El ámbito de aplicación de la primera son los conductores trenzados de aluminio con alma de acero recubierto de aluminio destinados a la catenaria de ferrocarriles electrificados de corriente alterna monofásica a frecuencia industrial de 25 kV; la segunda abarca los conductores trenzados de acero recubierto de aluminio en su totalidad. Ninguna de las 2 se ha revisado en 28 años, más de lo que dura la vida laboral de muchos operarios de catenaria de primera línea. En esta revisión, la TB/T 2937 es sustituida por la TB/T 3111.2-2026, mientras que la TB/T 2938 quedó incluida en el ámbito de fusión durante la fase de borrador de consulta y desapareció por completo en la publicación; este episodio se comenta aparte en la sección 4.

La TB/T 2075.24 es la más joven: se publicó el 30 de octubre de 2020, entró en vigor el 1 de mayo de 2021, completó su revisión periódica el 12 de septiembre de 2024 e inició su modificación inmediatamente después, con cambio de edición en 2026. Los herrajes preformados, la familia de herrajes de mayor crecimiento en los últimos años, presentan una frecuencia de actualización normativa claramente superior a la de las series antiguas.

El organismo responsable de las 4 nuevas normas no cambia: en todos los casos es el Subcomité Técnico de Alimentación de Tracción del Comité Técnico de Normalización de Equipos y Sistemas Eléctricos del Sector Ferroviario, con índice de clasificación ICS 29.280 (equipos de tracción eléctrica). El equipo redactor está encabezado por el Instituto de Metrología y Normalización de la Academia China de Ciencias Ferroviarias: la norma del cable de contacto fue redactada por ese instituto junto con el Grupo de Electrificación Ferroviaria de China, el Primer Instituto de Prospección y Diseño Ferroviario de China, el Segundo Instituto de Prospección y Diseño Ferroviario de China, China Railway Beisai Electric y Kangyuan New Materials, del Grupo de Electrificación Ferroviaria de China Railway Construction (número de registro 108095-2026); en la parte de conductores trenzados de cobre y de aleación de cobre se incorporaron fabricantes de alambre como Xinchengrui, Jiangyin Electrical Alloy, Yantai Jinhui y Hengtong Power Smart Grid (número de registro 108096-2026); en la parte de conductores trenzados de aluminio con alma de acero recubierto de aluminio intervinieron China Railway Design Corporation, China Railway Engineering Design and Consulting, Hebei Jinghui, Xingtai Cable, Henan Tongda Cable y el Centro de Ensayos y Certificación Ferroviaria de China (número de registro 108097-2026). Que fabricantes y organismos de certificación entren de lleno en la lista de redactores es en sí mismo una señal: esta revisión no solo debía resolver indicadores técnicos, sino también la aplicabilidad real de la inspección y de la certificación de producto.

Que estas normas cambien de edición de forma concentrada en un mismo año obedece, en realidad, a razones institucionales. Según las reglas habituales de gestión de normas sectoriales, toda norma debe someterse a revisión periódica en un plazo que por lo general no supera los 5 años, y el resultado de esa revisión es mantenerla vigente, modificarla o anularla. La TB/T 2075.24-2020 completó su revisión periódica 4 años después de su publicación y pasó directamente a modificación, justamente con ese ritmo; las 2 normas antiguas de 1998, en cambio, arrastraron 28 años, muy por encima del intervalo razonable de revisión, y esta vez se han resuelto aprovechando la ventana de la revisión de la norma de conductores trenzados: se trata de saldar una deuda histórica. En un campo con una línea de producto relativamente estable, un ritmo de actualización más lento no es necesariamente malo: los equipos de catenaria tienen plazos de suministro largos y un sistema de certificación pesado, y una agitación normativa excesiva deja a la cadena de suministro sin referencias; pero si la deuda se prolonga demasiado, la norma acaba desconectándose de la realidad técnica. Esta revisión consiste, en esencia, en buscar el equilibrio entre saldar cuentas y mantener la estabilidad.

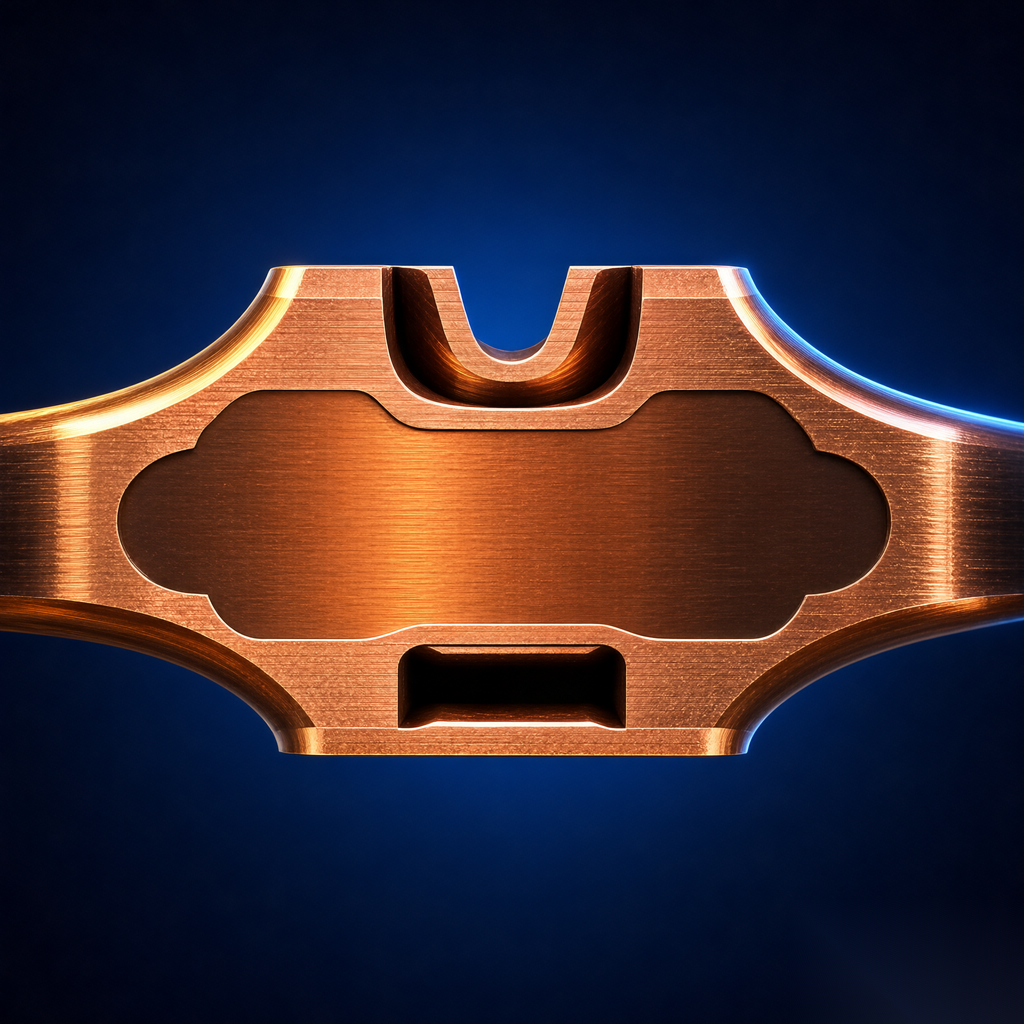

2. TB/T 2809-2026: los 10 cambios del cable de contacto, uno por uno

2.1 Los 10 cambios técnicos que enumera el preámbulo del borrador de consulta

El preámbulo del borrador de consulta del cable de contacto enumera con claridad los cambios técnicos, 10 en total; a continuación se reproducen uno por uno, con algún contexto añadido:

Primer cambio: se elimina la variedad de cable de contacto de cobre puro. Es el punto que más debate ha suscitado en el sector entre los 10. El cable de contacto de cobre puro (Cu-ETP) fue el punto de partida del ferrocarril electrificado nacional: el cable de cobre tipo CT empleado en las primeras líneas tenía una resistencia a la tracción de solo unos 350 MPa, aunque su conductividad rondaba el 100 %IACS. El problema es que, una vez aumentaron el volumen de tráfico y la densidad de circulación, la resistencia del cobre puro no soporta las grandes tracciones y además sale mal parado en fluencia y desgaste; las nuevas líneas troncales se pasaron hace tiempo a las aleaciones de cobre, y el cobre puro solo subsiste como existencia instalada en líneas antiguas y en algunos escenarios de ferrocarril urbano. Su exclusión de la norma sectorial pone punto final, en la práctica, al ciclo de vida del cable de contacto de cobre puro en las nuevas líneas ferroviarias. Conviene aclarar que la exclusión no equivale a una sustitución obligatoria: el cable de contacto de cobre puro existente se renueva de forma natural según el ciclo de reparación general, y las condiciones técnicas del reemplazo se declaran conforme al nuevo sistema normativo, con un periodo transitorio que gestiona el propio plan de reparación general; esto es coherente con el principio de «no retroactividad sobre lo que ya está en servicio» que se expone más adelante en el apartado de explotación.

Segundo cambio: se modifican los requisitos del intervalo de composición química; tercero: se modifican las variedades de cable de contacto de aleación de cobre-estaño y de cobre-magnesio. Estos 2 cambios van aparejados, ya que el intervalo de composición se ajusta a la gradación de cada variedad (véase el apartado 2.2). Cuarto: se añade la variedad de cable de contacto de aleación de cobre-cromo-circonio (CTCZ y CTCZM), el punto técnico más destacado de esta revisión, que se desarrolla en el apartado 2.3. Quinto: se añade un requisito de peso unitario de referencia del cable de contacto, ya que antes solo se regulaba la dimensión de la sección y ahora se acota también el peso por kilómetro, lo que resulta beneficioso para el cálculo de la longitud de las secciones de tensión, la verificación de las cargas del brazo de soporte y la planificación de los carretes de tendido. Sexto: se modifican los requisitos de los ensayos de vibración y de fatiga y se especifica la tensión de ensayo recomendada, de modo que el ensayo deja de ser «a la carta»: la norma indica directamente en tabla qué tensión de ensayo corresponde a cada designación. Este punto merece un comentario más extenso. Una vez tendido, el cable de contacto permanece sometido a tensión de forma permanente, y cada paso del pantógrafo supone una excitación; con varias decenas de pares de trenes al día, al año se acumulan más de 10.000 ciclos, a los que se suma la vibración de alta frecuencia y pequeña amplitud provocada por el viento ligero. Antes, al realizar los ensayos de fatiga, cada laboratorio aplicaba criterios distintos sobre cómo tomar la tensión de ensayo y cuántos ciclos realizar, y no era raro que un mismo alambre superara el ensayo en un laboratorio y lo suspendiera en otro. Al quedar los escalones de tensión escritos en la norma, las condiciones de carga de los laboratorios se unifican, los informes de ensayo de tipo pasan a ser comparables entre sí y los datos históricos de las renovaciones de la certificación CRCC disponen por fin de una escala común. Séptimo: se modifican los requisitos del proceso de fabricación del alambrón, ya que el alambrón determina la calidad de origen del cable de contacto y la actualización de la formulación del proceso implica un cambio en los criterios de aceptación de las distintas rutas tecnológicas, como la colada y laminación continua o el método de colada ascendente. Octavo: se modifican los requisitos técnicos de capacidad de transporte de corriente en interior. Noveno: se modifica el método de ensayo de vibración. Décimo: se modifican las reglas de inspección.

De los 10 cambios, 6 llevan la palabra «modificación»; parecen menudencias, pero en conjunto apuntan en una dirección muy coherente: convertir las partes de la edición de 2017 más orientadas a la «descripción del producto» en criterios más próximos a la práctica real de fabricación e inspección. La memoria de redacción también explicita el punto de partida de la revisión: el cable de contacto es un equipo importante de la catenaria y sus prestaciones y su calidad inciden directamente en la seguridad de la circulación; la edición de 2017 ha desempeñado un papel relevante en la normalización del diseño, la producción y la inspección desde su entrada en vigor, y la revisión tiene por objeto ponerse al día con el estado actual de la técnica y de la industria.

2.2 Reestructuración del sistema de designaciones: código de material y gradación de resistencia

Más digno de estudio que la lista de los 10 cambios es la reestructuración del sistema de designaciones. El borrador de consulta establece una regla de designación en 3 segmentos, «código de material + nivel de resistencia + sección nominal»: el código de material indica qué aleación se emplea, el nivel de resistencia indica el intervalo de resistencia y la cifra de sección indica el formato. La aleación de cobre-plata no se gradúa; las aleaciones de cobre-estaño, cobre-magnesio y cobre-cromo-circonio se dividen en 3 niveles —bajo, medio y alto—, en los que el nivel bajo omite la letra, el medio lleva el sufijo M y el alto el sufijo H. Por ejemplo, CTCZM150se lee: aleación de cobre-cromo-circonio, nivel de resistencia medio, sección de 150 mm².

En cuanto a los formatos, el borrador de consulta conserva únicamente 2 secciones nominales, 120 mm² y 150 mm², lo que supone un estrechamiento respecto a la edición de 2017. La reducción de secciones unida a la gradación de resistencia empuja en la práctica la línea de producto desde el «diseño a medida» hacia la «consolidación y selección optimizada»: con menos variedades, es más fácil aumentar el volumen de suministro y la homogeneidad de calidad de cada una. La siguiente tabla recoge el panorama completo del sistema de aleaciones según las tablas 3 y 4 del borrador de consulta (los valores de resistencia y de conductividad corresponden al formato 120):

Nota: los datos de esta tabla proceden de las tablas 3 y 4 del borrador de consulta; si la versión publicada definitivamente no coincide con el borrador, prevalecerá el texto publicado por la Editorial Ferroviaria de China. Según el borrador de consulta, la CTCZM150 es la designación con mayor resistencia a la tracción de todas, ≥560 MPa, a la que corresponde una carga de rotura ≥82,87 kN.

Si se compara esta tabla con la edición de 2017, se advierte que las bandas de composición del cobre-estaño y del cobre-magnesio se han vuelto a segmentar: antes cada aleación tenía una sola banda y ahora se divide en 2 niveles —bajo y medio— (en el cobre-magnesio, medio y alto), dejando un intervalo de composición entre nivel y nivel para evitar que un mismo lote caiga en la frontera de 2 niveles sin que quede claro a cuál pertenece. Esta fórmula de «segmentación de bandas de composición + correspondencia con la resistencia» hace que, al cursar un pedido, baste indicar una designación para fijar a la vez el intervalo de composición y el umbral mínimo de resistencia, con lo que se reduce mucho el margen para discusiones en la recepción.

Para la compra, la gradación de resistencia tiene además una implicación práctica: antes, al negociar un cable de contacto de cobre-magnesio, la resistencia que declaraba el fabricante se resumía en una sola frase, «cumple la norma», y en cuanto al margen disponible y al nivel con el que se evaluaba, cada parte decía lo suyo; una vez establecida la gradación, el código de designación del nivel medio o del nivel alto se incorpora al contrato y a la especificación técnica, y en la reinspección del material recibido se evalúa contra tabla según el código, de modo que la comparabilidad de la calidad suministrada se vuelve nítida de inmediato. En las licitaciones y en la comparación de ofertas, la diferencia de precio entre niveles de una misma aleación cuenta ya con un punto de referencia claro: lo que se compra es un nivel de resistencia, no una promesa verbal.

Una breve aclaración sobre la nomenclatura. La doble M de designaciones como «CTMM» (cobre-magnesio de resistencia media) no es una errata: la primera M representa el elemento magnesio y la segunda, el nivel de resistencia medio. Del mismo modo, CTMH es cobre-magnesio de nivel alto, CTS es cobre-estaño de nivel bajo y CTSM es cobre-estaño de nivel medio. Ante una designación nueva, basta descomponerla en sus 3 segmentos —código de material, letra de nivel y sección— para no perderse. Las reglas antiguas de codificación de los componentes de catenaria las recopilamos en esta guía detallada de códigos de componentes, que puede consultarse en paralelo. Una advertencia más: las designaciones antiguas del sistema normativo precedente ya no se emplean en pedidos nuevos al quedar anulada la edición anterior, pero siguen abundando en los planos de las líneas existentes y en los almacenes de repuestos, por lo que conviene que el departamento de suministros elabore una tabla de correspondencia entre designaciones antiguas y nuevas y la tenga a la vista en el almacén, para evitar desajustes cuando se pide material con la designación antigua y se recepciona con la nueva.

2.3 Cobre-cromo-circonio: una aleación veterana con un nuevo cometido

El CuCrZr no es ninguna novedad: lleva décadas empleándose en los sectores eléctrico y de moldes. Con una temperatura de resistencia al reblandecimiento elevada, buena resistencia al desgaste y buena soldabilidad, es el material de manual entre las aleaciones de endurecimiento por precipitación. Sin embargo, incorporarlo a la norma de producto de cable de contacto constituye una primicia en la serie de normas del sector ferroviario chino.

La lógica de su inclusión en la norma se comprende con solo mirar la tabla anterior. El conflicto central en la selección del cable de contacto es el balancín entre resistencia mecánica y conductividad: en las aleaciones de endurecimiento por solución sólida (cobre-plata, cobre-estaño, cobre-magnesio) los átomos de soluto quedan atrapados en la red cristalina del cobre, de modo que al subir la resistencia la conductividad baja forzosamente; la gama de alta resistencia del cobre-magnesio llega a 541 MPa, pero su conductividad se queda en 65 % IACS, mientras que el cobre-plata alcanza 97 % de conductividad con solo 377 MPa de resistencia. El CuCrZr sigue otro camino: primero se disuelven Cr y Zr en el cobre por solución sólida a alta temperatura y, tras el temple, el envejecimiento hace precipitar de forma fina y densa las fases de Cr y de Zr; los precipitados refuerzan la red sin interferir apenas en la dispersión de los electrones, de manera que en el intervalo de resistencia de 469–560 MPa se consiguen conductividades del 75 % al 90 % IACS, justo en el hueco entre el cobre-plata (alta conductividad, baja resistencia) y el cobre-magnesio (alta resistencia, conductividad media-baja). Para la nueva generación de catenarias, que persigue grandes tensiones mecánicas y bajo consumo energético, esta es precisamente la «solución intermedia» que busca el proyectista.

En cuanto a la ruta de fabricación, el borrador de consulta establece lo siguiente: colada ascendente o colada continua horizontal con extrusión continua, o bien laminación continua en caliente seguida de endurecimiento por precipitación. La exigencia sobre el tamaño de grano transversal también se distancia deliberadamente de la de las aleaciones de solución sólida: para el CuCrZr se relaja hasta ≤0,200 mm, mientras que el cobre-plata, el cobre-estaño y el cobre-magnesio siguen en ≤0,030 mm. No se trata de un relajamiento de los requisitos, sino de un índice diferenciado que impone el propio mecanismo de la aleación: el endurecimiento por precipitación se apoya en precipitados de escala nanométrica y un grano algo más grueso no afecta a la línea principal del comportamiento; es el endurecimiento por solución sólida el que necesita grano fino para sostener la resistencia. Al inspeccionar el CuCrZr con el calibre de tamaño de grano empleado para el cobre-magnesio se llega a conclusiones completamente erróneas, y conviene advertirlo con antelación al departamento de control de calidad. El CuCrZr presenta otra característica que suele subestimarse: la resistencia al reblandecimiento. En las aleaciones de cobre endurecidas por solución sólida, a alta temperatura los átomos de soluto vuelven a difundirse y los precipitados se engrosan, por lo que la resistencia decae con relativa rapidez al subir la temperatura; esta es una de las razones por las que el cable de contacto de cobre-magnesio tiene tan restringida la temperatura máxima de servicio admisible. En las aleaciones de endurecimiento por precipitación, la temperatura de engrosamiento de los precipitados es alta y la retención de resistencia en caliente es notablemente mejor, lo que encaja con el criterio de la nueva norma de conductores trenzados, que evalúa la capacidad de corriente para una temperatura máxima de servicio admisible de 150 °C: cuanto mayor es la temperatura del conductor, más evidente resulta la ventaja de la ruta de endurecimiento por precipitación. Las exigencias de la nueva generación de catenarias —capacidad de corriente escalada y grandes tensiones mecánicas— apuntan en esencia a la misma dirección de aleación.

La tensión de ensayo recomendada (apartado 6.3 del borrador) se detalla por modelo con gran precisión: 15 kN para CTA120 y CTS120; 20 kN para CTA150, CTSM120, CTS150 y CTCZ120; 25 kN para CTMM120, CTMH120, CTSM150 y CTCZ150; 30 kN para CTCZM120 y CTMM150; 35 kN para CTMH150 y CTCZM150. Tras el ensayo de fatiga por vibración, la carga de rotura no debe ser inferior al 95 % de la carga de rotura mínima. Esta serie de valores fija de antemano qué resistencia debe tener un conductor para ensayarse a fatiga con cada tensión, sin margen de discrecionalidad entre laboratorios.

El peso unitario de referencia también queda fijado con claridad: 1082 kg/km para 120 mm² y 1350 kg/km para 150 mm², con una densidad de 8,94 g/cm³. Antes, el proyectista debía estimar las cargas multiplicando la sección por la densidad; a partir de ahora basta con consultar la tabla, y proveedor y cliente trabajan sobre la misma base de cálculo.

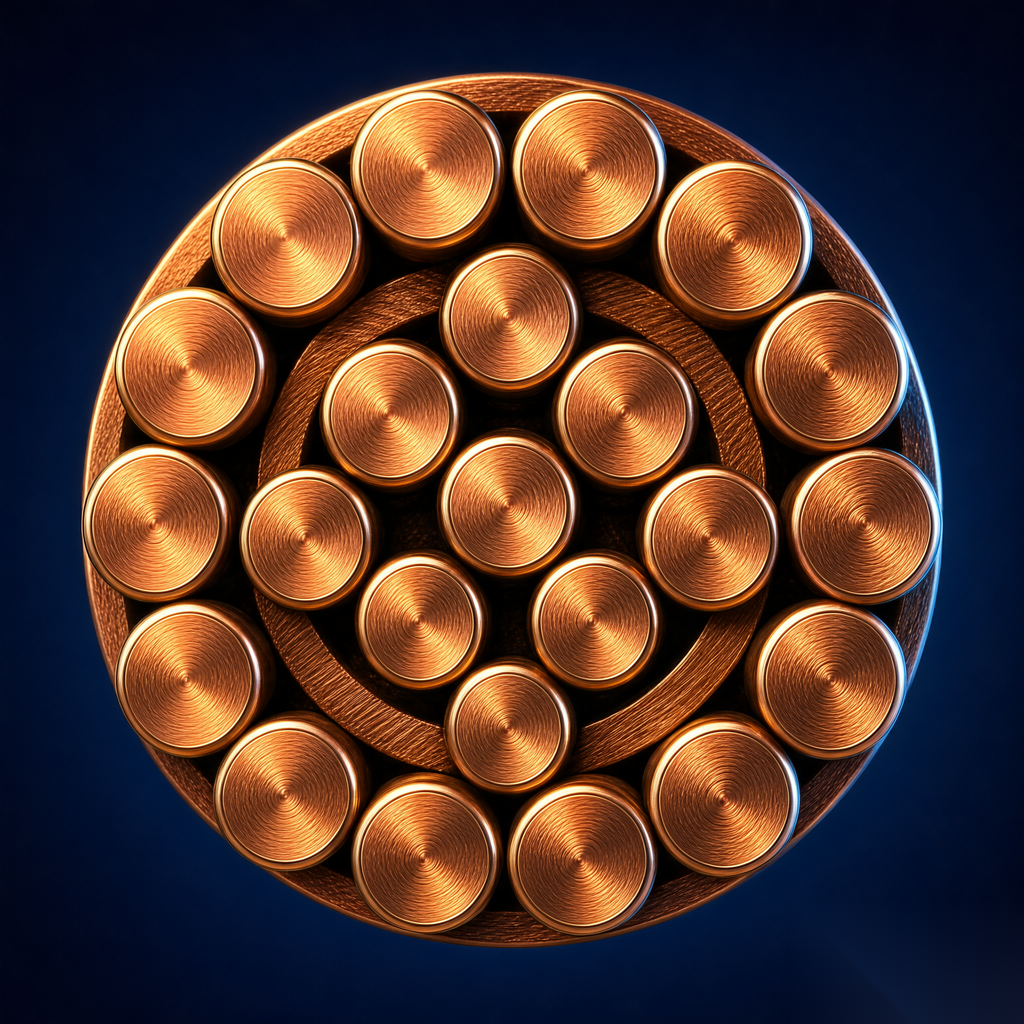

3. TB/T 3111.1-2026: reajuste de las variedades de conductor trenzado de cobre y de aleación de cobre

La parte 1 sustituye a la TB/T 3111-2017 y abarca los conductores trenzados de cobre y de aleación de cobre destinados a la suspensión de catenarias: de ella salen el hilo portante, el hilo de péndola, la conexión eléctrica y el cable de compensación. En el borrador de consulta se identifican seis cambios esenciales, que se revisan uno por uno.

Primero, se añade el conductor trenzado de aleación cobre-cromo-circonio JTCZ (Cr 0,20 %–1,00 %, Zr 0,02 %–0,20 %), cuyo sistema de composición se incorpora en paralelo al de la norma de cable de contacto. La posición técnica del JTCZ es la de un alambre individual con resistencia a la tracción ≥520 MPa y conductividad ≥87 % IACS; la carga de rotura del conductor trenzado es ≥59,16 kN para el JTCZ120 (estructura 1×37/2,03) y ≥72,68 kN para el JTCZ150 (estructura 1×37/2,25). Frente al JTMH, el modelo insignia actual (cobre-magnesio de alta resistencia, 620 MPa y 75 % IACS), el JTCZ cede alrededor de un 10 % de resistencia pero gana 12 puntos de conductividad. Como el hilo portante tiene gran sección y mucha longitud, las pérdidas en corriente continua y el margen de capacidad de corriente son partidas sensibles en todo cálculo de alimentación; cambiar algo de resistencia por conductividad resulta rentable en no pocas condiciones de línea, y el JTCZ deja al proyectista un mando más que puede ajustar.

Segundo, el conductor trenzado de cobre-magnesio se ordena en dos gamas: pasa a JTM (Mg 0,05 %–0,20 %, equivalente a 520 MPa y 80 % IACS) y JTMH (Mg 0,15 %–0,50 %, equivalente a 620 MPa y 75 % IACS), con una lógica de gamas idéntica a la de la norma de cable de contacto, de modo que entre ambas normas desaparece la incomodidad de la «misma denominación con distinto significado».

Tercero, se modifica la serie de secciones del conductor trenzado: 11 estructuras de 10 a 150 mm², entre ellas las estructuras de cableado compuesto 1×7×(1+6) y 1×7×(3+9) empleadas en el hilo de péndola. El cableado compuesto aporta flexibilidad; la péndola acompaña al cable de contacto y soporta las vibraciones del paso del pantógrafo, y un hilo demasiado rígido tiende a romper hilos por fatiga en la mordaza. Este detalle incide directamente en la vida útil de la péndola.

Cuarto, se modifican los requisitos de capacidad de corriente en interior: se dan valores de capacidad de corriente en interior y en exterior para las dos temperaturas máximas de servicio admisibles, 95 °C y 150 °C. Las condiciones de disipación térmica y el efecto de la radiación solar difieren mucho entre interior y exterior, y medir ambos entornos con la misma vara resultaba poco razonable; esta vez se han separado.

Quinto, se añade la tensión de ensayo recomendada para los ensayos de vibración y fatiga, con siete escalones desde el hilo de péndola hasta el hilo portante de gran sección: 1,5 kN para los hilos de péndola JTM/JTMH 10 y 16; 2,8 kN para la sección 25; 3,5 kN para la sección 35; 10 kN para JT/JTM/JTMH 50; 15 kN para JT95 y JTMH70; 20 kN para JT120 y JTM95; 25 kN para JT150, JTM120/150, JTMH95/120/150 y JTCZ120/150. Los hilos de péndola de pequeña sección se ensayan a fatiga con tensiones del orden del kilonewton, mientras que el hilo portante de gran sección llega directamente a 25 kN, cerca de la mitad o más de la tensión real de suspensión, lo que eleva de forma notable la severidad del ensayo.

Sexto, se modifican los requisitos de empalme: el apartado correspondiente al 6.6 de la versión de 2017 se ha reajustado. El empalme es el punto con mayor tasa de fallos en el uso de conductores trenzados, y la versión de 2026 ha reordenado los criterios al respecto; para el texto concreto debe atenderse a la edición publicada.

Volvamos al tema de la capacidad de corriente. Durante mucho tiempo los conductores trenzados contaron con un único juego de valores; la nueva versión ofrece valores de interior y de exterior para las dos temperaturas máximas de servicio admisibles, 95 °C y 150 °C. En apariencia solo hay más cifras, pero en realidad se abre al proyectista un margen de refinamiento: en régimen normal se verifica con el escalón de 95 °C y solo en régimen breve —cortocircuito, sobrecarga— se recurre al margen del escalón de 150 °C; la diferencia entre ambos escalones es la capacidad de sobrecarga cuantificable. Junto con los requisitos técnicos de capacidad de corriente en interior que la norma de cable de contacto modifica en paralelo, puede jubilarse la práctica tosca de «aplicar al tramo tendido en interior el descuento correspondiente a las condiciones de disipación de exterior» en los cálculos de alimentación. Conviene advertir que la capacidad de sobrecarga breve no es un índice utilizable de forma permanente: el criterio temporal de la sobrecarga (el borrador la fija como capacidad de corriente de sobrecarga de 20 min) y los requisitos de recuperación deben leerse en conjunto, y para el texto concreto debe atenderse a la edición publicada.

Conviene aclarar de paso el destino de la serie JT. El conductor trenzado de cobre puro JT no se ha eliminado: las secciones 10, 50, 95, 120 y 150 siguen apareciendo en los escalones de tensión de ensayo recomendada. Fuera del hilo portante, en aplicaciones como la conexión eléctrica o el puente de puesta a tierra, donde la conductividad es extremadamente crítica y la exigencia de resistencia moderada, el conductor trenzado de cobre puro sigue siendo una opción razonable. Lo suprimido es la variedad de cobre puro del cable de contacto; el cobre puro del conductor trenzado se mantiene. El criterio de ambas normas no es simétrico, así que al leerlas no conviene generalizar por analogía.

Una precisión más respecto a las líneas existentes: modelos como JTMH120 y JTMH95 de la época de la versión de 2017 continúan en el nuevo sistema, con la denominación intacta; lo que cambia son las bandas de composición, los criterios de ensayo y las reglas de inspección que llevan asociados. En el mantenimiento y la sustitución de conductores en líneas en servicio no surge el problema de «modelos que no coinciden», pero las cláusulas de inspección de los pliegos de condiciones técnicas deben actualizarse a la nueva versión.

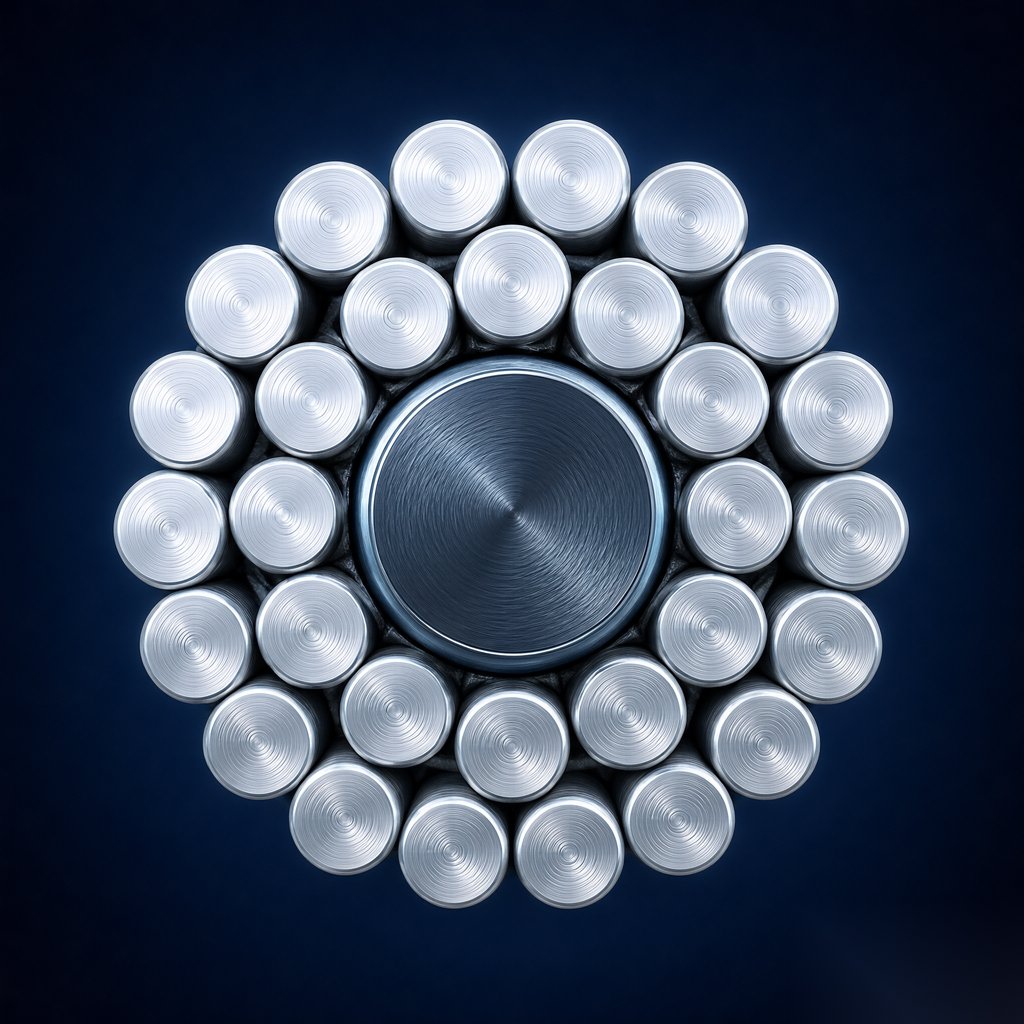

4. TB/T 3111.2-2026: el conductor de aluminio con núcleo de acero recubierto de aluminio, primera renovación en 28 años

4.1 La designación se alinea con el sistema nacional de conductores aéreos

La parte 2 sustituye a la TB/T 2937 de 1998. La designación de la época de la norma antigua tenía entidad propia; la nueva versión se alinea directamente con la regla de designación de los conductores aéreos de la norma nacional: JL/LB20A-□-□, por ejemplo JL/LB20A-120/20-26/7, donde JL indica alambre de aluminio duro, LB20A designa el alambre de acero recubierto de aluminio tipo A con 20,3 % IACS de conductividad, 120/20 es la sección de aluminio / sección de acero recubierto de aluminio y 26/7 es el número de hilos de aluminio / de acero. Al armonizar la designación con la norma nacional, las tablas de capacidad de corriente y de flecha que el proyectista ferroviario consulta en la norma nacional de conductores y el informe de ensayo de rutina del fabricante hablan por fin el mismo idioma.

La base material también se renueva por completo: el alambre de aluminio duro se rige por la GB/T 17048-2017 «Alambre de aluminio duro para conductores trenzados aéreos» y el alambre de acero recubierto de aluminio por la GB/T 17937-2024 «Alambre de acero recubierto de aluminio para uso eléctrico». La versión de 1998 citaba aún la generación anterior de normas de materiales, y este cambio de referencias incorpora todo el avance de 25 años en tecnología de materiales, en particular el proceso de recubrimiento y la clasificación de prestaciones del alambre de acero recubierto de aluminio. En cuanto a los parámetros eléctricos, el alambre de aluminio duro corresponde a 61 % IACS y el alambre de acero recubierto de aluminio a 20,3 % IACS; el proyectista toma estos dos valores de referencia al calcular la resistencia en corriente continua y la capacidad de corriente.

Si se descompone la designación, la regla resulta evidente: en JL/LB20A-120/20-26/7, JL es el código del alambre de aluminio duro, LB20A el del alambre de acero recubierto de aluminio (tipo A, 20,3 % IACS de conductividad), 120/20 son las secciones nominales de aluminio y de acero recubierto de aluminio respectivamente, y 26/7 es la estructura de cableado con 26 hilos de aluminio en la capa exterior y 7 hilos de acero en el núcleo interior. En la época de la norma antigua, la designación del conductor de aluminio con núcleo de acero recubierto de aluminio de uso ferroviario y la de los conductores aéreos de la norma nacional iban cada una por su lado: el proyectista consultaba el manual ferroviario para la capacidad de corriente y el fabricante ensayaba su producto según su propia norma de empresa, de modo que un mismo conductor se describía en tres lenguajes distintos. Con la designación unificada, las tablas de capacidad de corriente, las tablas de flecha y los parámetros de cálculo mecánico ya consolidados en el sistema GB/T de conductores aéreos pueden citarse directamente, y el proyectista ferroviario y el de transporte y distribución hablan el mismo idioma. La mejora de eficiencia en el diseño y en la revisión de planos no es menor que la que aporta la propia actualización de parámetros.

4.2 Parámetros clave de las seis secciones

El borrador de consulta recoge 6 variedades de sección, que cubren de 70 a 310 mm², de modo que tanto el alimentador de una estación como el hilo portante reforzado de una línea de carga pesada encuentran su opción. Los parámetros son los siguientes (todos ellos valores del borrador de consulta):

Hay varias cifras de esta tabla que merecen una segunda mirada. La sección 300/50, con una carga de rotura ≥106,5 kN y una capacidad de corriente continua en exterior de 660 A, se lleva el doble título entre las seis y es la opción principal para escenarios de carga pesada y grandes vanos. La 310/20 es una curiosa sección «especializada en alta conductividad»: con un diámetro exterior del mismo orden, 23 mm, ofrece 310 mm² de aluminio frente a solo 20 mm² de núcleo de acero, una relación aluminio-acero muy superior a la de las demás secciones, y reduce la resistencia en corriente continua a 0,0912 Ω/km, claramente pensada para las necesidades de reducción de pérdidas en brazos de alimentación de gran longitud; el precio es una carga de rotura de solo 78,25 kN, por lo que su empleo depende de las condiciones mecánicas de la línea.

4.3 Los métodos de ensayo pasan de la ausencia a quedar completos y los parámetros físicos se dan íntegros

La versión de 1998 arrastraba una laguna hoy difícil de creer: no había método de ensayo de capacidad de corriente, ni método de medición del diámetro exterior y de la relación de paso de cableado, ni siquiera prescripción para medir el diámetro del alambre individual; en aquella época estos detalles se sostenían sobre prácticas del sector y la experiencia del fabricante. La nueva versión completa las cláusulas relativas a la calidad superficial, la medición del diámetro exterior del conductor y de la relación de paso de cableado, el diámetro del alambre individual y el ensayo de capacidad de corriente, y reescribe en paralelo los métodos de ensayo de carga de rotura, torsión y enrollado. Los parámetros físicos asociados se dan también de una vez y por completo: la relación de acero de cada estructura va del 6,9 % al 16,7 %, el módulo de elasticidad de 61,9 a 70,3 GPa, y el coeficiente de dilatación lineal y los demás parámetros se enumeran estructura por estructura, de modo que el cálculo mecánico puede tomarlos directamente sin recurrir a manuales de conductores de otros sectores.

4.4 La ausencia de la TB/T 2938: un cambio sustantivo que se pasa por alto con facilidad

El borrador para consulta pública de los cables trenzados planteaba inicialmente que una sola norma sustituyera a tres a la vez: TB/T 3111-2017, TB/T 2937-1998 y TB/T 2938-1998 (cable trenzado de acero recubierto de aluminio), y en el prólogo se indicaba expresamente que «se suprimían los requisitos del cable trenzado de acero recubierto de aluminio». La disposición final cambió: se publicó dividida en dos partes y, según el anuncio, la parte 2 solo sustituye a la TB/T 2937-1998, mientras que para la TB/T 2938-1998 no se previó ninguna norma sustitutiva.

Dicho en palabras llanas: el cable trenzado de acero recubierto de aluminio de uso puro en catenaria (productos del tipo JLB20A) ya no cuenta con norma de producto del sector ferroviario. En la catenaria, este cable se emplea sobre todo en conductores auxiliares, cables de retorno y algunos hilos portantes; el hilo portante de acero recubierto de aluminio resiste bien la corrosión y ofrece buena resistencia mecánica, y se ha utilizado mucho en zonas costeras y de alta contaminación. Si en los nuevos proyectos se sigue optando por este tipo de producto, la base de selección deberá remitirse al sistema de normas GB/T (por ejemplo, la norma de conductores correspondiente a la GB/T 17937), y deberán eliminarse todas las cláusulas de los pliegos de licitación que citen la TB/T 2938. Este cambio está escondido en una tabla del anuncio y pasa fácilmente inadvertido, pero supone una restricción real para la selección del hilo portante y de los conductores auxiliares.

Vale la pena detenerse un poco más en la situación del hilo portante de acero recubierto de aluminio. La estructura de acero recubierto de aluminio se caracteriza porque el acero asume la mayor parte de la resistencia mecánica y la capa de aluminio se encarga de la conducción y de la protección anticorrosiva; ofrece ventajas naturales en vanos grandes y con fuertes acumulaciones de hielo, y su flecha a alta temperatura es más estable que la de los cables trenzados de aluminio, por lo que durante mucho tiempo fue una de las opciones para hilos portantes reforzados y conductores de alimentación. Ahora bien, hay que reconocer que, a medida que cables trenzados de aleación de cobre como el JTMH y el JTCZ mejoraron su resistencia y su resistencia a la corrosión, la cuota del hilo portante puramente de acero recubierto de aluminio en las líneas nuevas no ha dejado de reducirse: el hilo portante de aleación de cobre presenta mejor compatibilidad electroquímica con el cable de contacto de cobre y la selección de las grapas de empalme resulta más sencilla. El «trato frío» que la norma dispensa a la 2938 es menos una negación técnica que una ratificación de la situación real del mercado. Los hilos portantes de acero recubierto de aluminio que ya están en servicio en líneas existentes no se ven afectados, y los cables de repuesto para mantenimiento pueden adquirirse conforme a las condiciones técnicas del diseño original; solo que, si el número TB/T 2938 vuelve a aparecer en la documentación técnica de un proyecto nuevo, conviene ponerlo en duda.

5. TB/T 2075.24-2026: ajustes en la denominación y en el equipo redactor de los herrajes preformados

5.1 Dos cambios en la denominación inglesa, cada uno con su significado

En lo que respecta a la parte 24 relativa a componentes, lo que puede confirmarse por canales públicos se concentra en la denominación y en los datos de elaboración. Veamos primero, una junto a otra, la denominación inglesa de las dos versiones:

Ambos ajustes aportan información. El paso de «Helical fittings» a «Preformed fittings» supone un retorno a la denominación de uso común en el sector: el principio de estos herrajes consiste en envolver el conductor con un conjunto de alambres trenzados helicoidales preformados, de modo que la fricción y el agarre entre los alambres y el conductor reparten el esfuerzo; en el sector se habla desde hace muchos años de «alambre preformado» y de «tipo preformado», mientras que el «Helical» (helicoidal) del nombre inglés de la versión 2020 se había desalineado de la denominación nacional, y esta vez se ha corregido. El cambio del nombre de la serie es más sutil: el título principal pasa de «Fittings… in electrification railway» a «Parts and components… in electrified railway»; por un lado, «electrification railway» era una traducción literal anticuada y la formulación normativa correcta es «electrified railway»; por otro, la denominación inglesa de la serie TB/T 2075 se eleva de «herrajes (Fittings)» a «piezas y componentes (Parts and components)», en línea con el título chino de la serie, «Componentes de la catenaria de ferrocarriles electrificados». En los proyectos con participación extranjera y en la certificación de equipos de exportación, la denominación inglesa de la norma debe registrarse conforme a la nueva versión, y las tablas de correspondencia de los planos y de la documentación técnica en inglés deben actualizarse en consecuencia.

5.2 Por qué los herrajes preformados logran morder el conductor

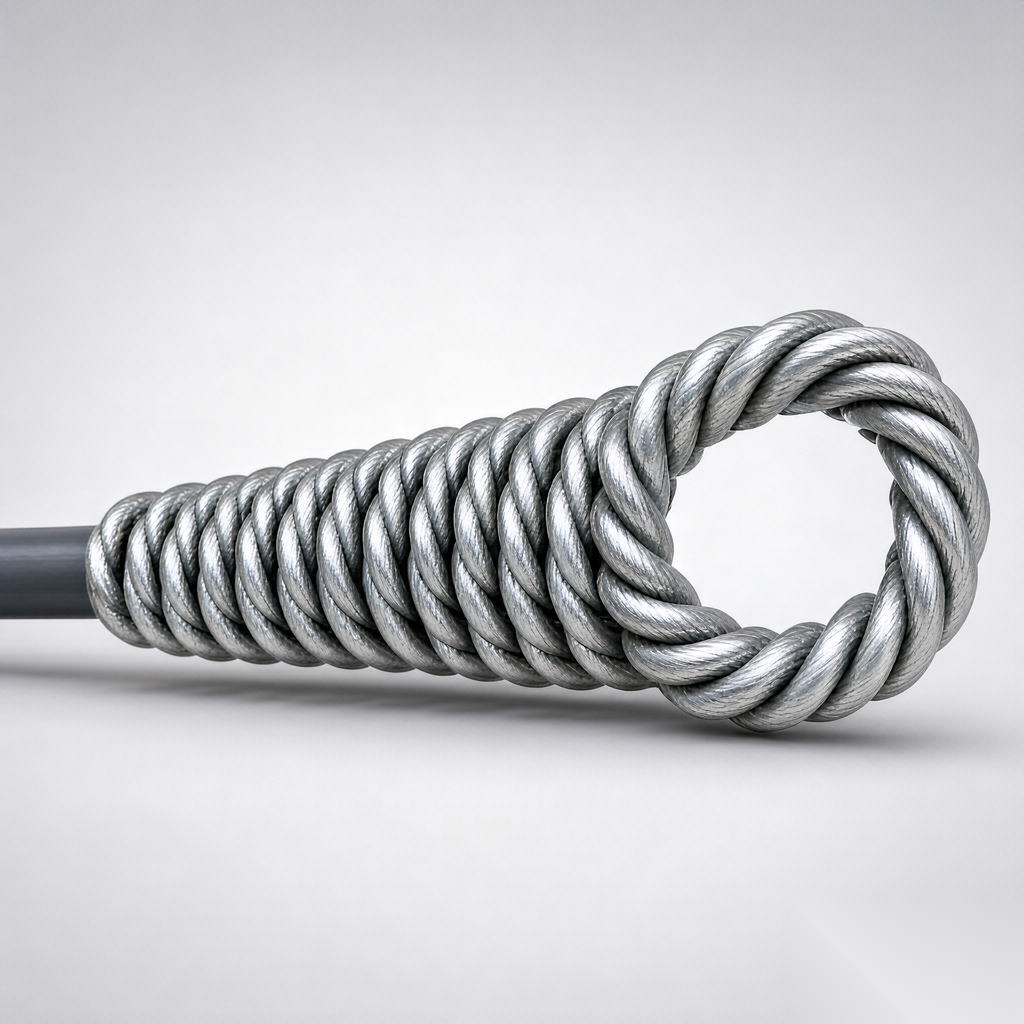

Ya que la denominación inglesa se ajusta en torno a este tipo de producto, aprovechemos para explicar a fondo su principio. El componente central de los herrajes preformados es un conjunto de alambres trenzados helicoidales preformados: en fábrica, cada alambre ya viene curvado en forma de hélice tubular que se ajusta al diámetro exterior del conductor; en la instalación no se necesita máquina de compresión ni compresión por explosión, y el operario, con unos guantes sencillos, va enrollando el conjunto de alambres vuelta a vuelta. La cara interior de los alambres lleva incrustados granos de carborundo y, una vez apretado el enrollado, la transmisión del esfuerzo se produce por la fricción y el agarre de gran superficie entre los alambres y el conductor. Con el mismo principio, en configuración de anclaje se obtiene la grapa de anclaje preformada; en configuración de suspensión, la grapa de suspensión; acortándolo, la varilla de protección, y añadiendo el tramo de empalme, el herraje de empalme: una sola lógica de fabricación cubre varias familias de la catenaria.

Frente a los herrajes tradicionales de perno y de compresión, sus ventajas se perciben de forma muy directa sobre el terreno: el esfuerzo se reparte a lo largo de todo el tramo de agarre y no hay puntos de concentración de tensiones como en la compresión, por lo que la probabilidad de rotura de hilos del conductor en la boca de agarre disminuye de forma notable; la instalación es rápida y el tiempo de trabajo en altura se reduce, lo que resulta muy apreciado en líneas con ventanas de mantenimiento ajustadas; además, el desmontaje y el reensamblado no dañan el conductor y permiten rehacer el trabajo con holgura sobre un mismo vano. El precio a pagar es su sensibilidad a la tolerancia del diámetro exterior del conductor: la selección de los alambres debe corresponder estrictamente al diámetro del cable, y cuando el diámetro exterior se sale del rango de acoplamiento la fuerza de agarre se resiente; por eso la norma del cable de contacto regula con tanto rigor las tolerancias dimensionales del diámetro exterior. En realidad, ambas normas son dos piezas de la misma cadena.

5.3 Cambios en el equipo redactor

Entre las unidades redactoras de la versión 2026 figuran dos empresas que merecen atención: Beijing Preformed Line Products (filial en China de la estadounidense Preformed Line Products) y Beijing Yingdian Electric. La tecnología patentada original de los herrajes preformados está en manos de fabricantes internacionales, y los fabricantes nacionales, tras años de asimilación, han desarrollado ya una capacidad de suministro completa; incorporar a empresas representativas al equipo redactor implica que las rutas técnicas que la norma debe armonizar son más amplias y, de paso, muestra que el grado de producción nacional de este tipo de productos ha llegado a una etapa en la que se pueden «fijar las reglas».

5.4 Alcance de la verificación

Conviene aclararlo: el borrador para consulta pública de esta parte no está archivado públicamente, por lo que los cambios técnicos de nivel de texto (por ejemplo, si se han ajustado los índices de fuerza de agarre de las grapas de anclaje, el radio de curvatura de las grapas de suspensión o los requisitos de resistencia a la tracción del material de los alambres) no pueden verificarse artículo por artículo por ahora; habrá que esperar a la publicación del texto oficial para completarlos mediante comparación con la versión 2020. Para la documentación de producto de herrajes preformados disponible en el mercado, puede consultar nuestra categoría de productos de conexión y sujeción.

6. Borrador para consulta pública y versión oficial publicada: cinco diferencias confirmadas

Si se comparan el borrador para consulta pública de agosto de 2024 y el anuncio final, pueden confirmarse al menos cinco diferencias, y todas ellas merecen la atención de quienes redactan pliegos de licitación.

Primera, la denominación de la norma retrocede. El borrador se titulaba «Cables para catenaria de ferrocarriles electrificados: cable de contacto» y «Cables para catenaria de ferrocarriles electrificados: cables trenzados», con el encabezamiento inglés «Cable for…», lo que dejaba ver la intención de crear una serie de normas sobre «cables de catenaria». La versión oficial publicada renunció a ese nombre de serie y volvió a «Catenaria de ferrocarriles electrificados: cable de contacto de aleación de cobre» y «Catenaria de ferrocarriles electrificados: cables trenzados. Parte X», exactamente igual que los títulos que figuran en la información de los libros a la venta de China Railway Publishing House.

Segunda, los cables trenzados se dividen en dos. La propuesta de fusión en un solo volumen del borrador (junto con la supresión del cable trenzado de acero recubierto de aluminio) se reajustó a una publicación en dos partes, y el régimen de sustitución del cable trenzado de acero recubierto de aluminio desapareció por completo, con el desenlace analizado en el apartado 4.4.

Tercera, la adscripción y la clasificación se mantienen estables. Las tres normas de alambre y herrajes siguen adscritas al Subcomité Técnico de Alimentación de Tracción; la clasificación ICS 29.280 y la clasificación china de normas S82 coinciden con el borrador, y no se cumplieron los rumores sobre un cambio de adscripción.

Cuarta, los datos de registro ya pueden consultarse en la plataforma. Los números de registro de las tres normas de alambre son 108095/108096/108097-2026, el anuncio de registro es el n.º 8 de 2026 y las fichas de la Plataforma Nacional de Información de Normas permiten verificar cada uno de ellos.

Quinta, y es el punto más importante: es posible que los parámetros concretos del borrador (tabla de composición, escalones de resistencia, escalones de tensión de ensayo y valores de capacidad de corriente) se hayan ajustado en el texto oficial. El texto publicado lo distribuye China Railway Publishing House y su contenido íntegro no es público, por lo que todos los valores que en este artículo se marcan como «borrador para consulta pública» deberían contrastarse una última vez con el texto publicado antes de utilizarlos.

7. Lista de impactos en el diseño, la compra, la fabricación y la explotación

El cambio de versión de una norma acaba traduciéndose en acciones concretas en cada eslabón. Veamos cada uno por separado.

En el diseño. Dos son los puntos que primero se mueven en los manuales de selección: la tabla de selección de cable de contacto elimina la fila del cobre puro y añade libertad de selección para el CTCZ, el CTCZM y el JTCZ; los escalones de tensión (de 15 a 35 kN para el cable de contacto y de 1,5 a 25 kN para los cables trenzados) pueden tomarse directamente de la tabla. Una vez que el cable trenzado de acero recubierto de aluminio pierde su norma de producto, toda solución de hilo portante que recurra a este tipo de producto deberá revisar la base de su selección y, si es necesario, pasar al sistema de normas GB/T o justificar en el proyecto la relación de referencia. En el plano de las normas de diseño, la «Norma de diseño de la alimentación eléctrica de tracción ferroviaria» (TB 10009-2016) sigue siendo la versión vigente y la base normativa del diseño no cambia de forma vinculada: primero se renueva la norma de producto y después la sigue la norma de diseño; ese ha sido siempre el ritmo.

Sirva una referencia directa: en el caso del ferrocarril de alta velocidad Zhengzhou-Xi'an, la literatura pública indica que su cable de contacto en vía principal es CTMH-150 con una tensión nominal de 28,5 kN, y el hilo portante JTMH-120 con una tensión nominal de 23 kN. Si se comparan con los escalones de tensión de ensayo recomendados en la nueva norma, el escalón de 35 kN deja sitio al CTMH150 y al CTCZM150, de modo que el cable de cobre-cromo-circonio es compatible hacia arriba dentro del sistema de tensiones existente; esta es la razón práctica por la que se le considera un material candidato para las líneas de nueva generación.

En la compra y la licitación. La acción más urgente es actualizar las referencias normativas de los pliegos de licitación: la TB/T 2809-2017 pasa a la versión 2026; la TB/T 3111-2017 pasa a la TB/T 3111.1-2026; la TB/T 2937-1998 pasa a la TB/T 3111.2-2026; la TB/T 2075.24-2020 pasa a la versión 2026, y todas las cláusulas que citan la TB/T 2938 quedan anuladas y deben reescribirse. Si un contrato firmado a partir del 1 de septiembre sigue citando normas derogadas, en la recepción ninguna de las dos partes quedará en buena posición. Las cláusulas de inspección de las especificaciones técnicas deben actualizarse al mismo tiempo: las reglas de inspección, las condiciones de evaluación de la capacidad de corriente (dos escalones, 95 °C y 150 °C, con valores separados para interior y exterior) y el peso unitario de referencia son indicadores nuevos o modificados que aparecerán directamente en los informes de ensayo de tipo y en las partidas de inspección de fábrica.

En la recepción de mercancías también hay cuentas nuevas que echar. Antes, la reinspección de llegada del cable de contacto se centraba en tres aspectos: dimensiones de la sección, carga de rotura y conductividad; con la entrada en vigor de la nueva versión, el peso unitario de referencia y la fatiga por vibración en los escalones de tensión recomendados (retención de la carga de rotura ≥95 %) pueden convertirse en partidas habituales del acta de reinspección, por lo que el departamento de recepción debe prever desde ahora la carga de trabajo; los números de norma y las cláusulas citadas en los certificados de garantía de suministro deben contrastarse uno a uno con la nueva norma y, en particular, para los productos en existencias fabricados según las reglas de inspección de la versión anterior conviene dejar por escrito en el contrato con qué versión se recibirán los lotes que lleguen después del 1 de septiembre. En la compra de herrajes preformados hay que añadir un paso más: comprobar cómo se cita la denominación inglesa en los planos y en los informes de inspección del proveedor; la nueva ficha dice «Preformed fittings», y los documentos técnicos que mantengan la denominación antigua se considerarán no conformes en los proyectos con participación extranjera.

Manufactura y control. Entran en el proceso de inspección indicadores como la tecnología de la palanquilla, el tamaño de grano (recuerde que 0,200 mm para el CuCrZr y 0,030 mm para el tipo endurecido por solución sólida son dos referencias distintas que exigen calibres diferentes), la masa de referencia por unidad de longitud y la tasa de retención de la carga de rotura tras fatiga por vibración (≥95 %). Se prevé que las reglas de aplicación específicas para la certificación de producto del CRCC se actualicen con el cambio de edición de la norma: los proveedores certificados deben seguir de cerca los avisos del organismo de certificación sobre la nueva edición y el calendario del período transitorio, para evitar que quede un vacío en la continuidad de sus certificados. Las empresas de alambre que participaron en la redacción de la norma (Jiangyin Electrical Alloy, Yantai Jinhui, Hengtong, Jinghui, Tongda, entre otras) suelen ir por delante en preparación tecnológica, por lo que, al comparar proveedores, la capacidad de producir CuCrZr en serie puede valorarse como un criterio favorable adicional.

Explotación y mantenimiento. Los equipos existentes en servicio no se ven afectados: todo este paquete son normas de producto y no tienen efecto retroactivo sobre las líneas en servicio. El impacto se produce en la fase de mantenimiento y sustitución: las especificaciones técnicas para la compra de repuestos deben remitirse ya a las nuevas normas, en particular los repuestos de empalmes de cable de contacto y de empalmes de cable trenzado; en el caso de los repuestos de herrajes preformados conviene prestar atención al problema de correspondencia de planos que genera el cambio de denominación en inglés: las partidas que en los planos antiguos aparecen como «Helical fittings» corresponden a «Preformed fittings» en la nueva edición.

Hemos ajustado las páginas de producto vigentes de cable de contacto y cable trenzado a los criterios de las nuevas normas; pueden consultarse cable de contacto de aleación de cobre y magnesio CTM/CTMH, cable de contacto de aleación de cobre y estaño CTS, cable trenzado de aleación de cobre y magnesio JTM/JTMH y cable trenzado de aluminio con núcleo de acero recubierto de aluminio; para más familias de cables, véase la categoría de producto Cables de contacto e hilos portantes.

8. Conclusión

Si se contemplan juntos los cambios de las cuatro normas, la línea maestra de esta revisión se reduce en realidad a dos ideas. La primera es la mejora de los materiales: el sistema de cobre-cromo-circonio se incorpora de forma simultánea en los dos grupos de producto, el cable de contacto y el cable trenzado, de modo que en la balanza entre resistencia y conductividad aparece un punto de apoyo con una relación costo-eficacia muy favorable, que deja preparado el terreno para soluciones de catenaria con mayor tensión y menores pérdidas de energía. La segunda es la ordenación del sistema: las reglas de designación de modelos, las reglas de nomenclatura y los métodos de ensayo se alinean con las normas nacionales y con los criterios habituales del sector, se elimina el cobre puro, se divide en dos el cable trenzado y se retira de la serie el cable trenzado de acero recubierto de aluminio, con lo que la gama de productos queda más compacta.

Para quienes trabajan en el sector, más que memorizar diez cambios conviene retener un solo calendario: el 1 de septiembre de 2026 entran en vigor las nuevas normas y se derogan las anteriores; los contratos en curso durante el período transitorio se rigen por lo pactado, y todo contrato nuevo debe citar el número de la nueva edición. Cuando llegue el texto publicado oficialmente, conviene revisar punto por punto los parámetros tomados del proyecto de norma, sobre todo la tabla de composición química y los escalones de tensión, dos apartados en los que es fácil citar datos del borrador. Nosotros también haremos un seguimiento y una verificación de los datos de este artículo una vez publicado el texto oficial; si hay discrepancias, se indicarán las correcciones en el propio texto.

El ciclo de vida de una norma suele ser de diez años como mínimo: el paquete que ahora se introduce acompañará a la catenaria durante todo el próximo ciclo de grandes reparaciones. Que el cobre-cromo-circonio cumpla lo prometido en el laboratorio dependerá de los lotes de ensayos de tipo y de los datos de explotación en línea de los próximos años; y bajo qué norma seguirán existiendo los productos correspondientes una vez que el cable trenzado de acero recubierto de aluminio salga de la serie de normas ferroviarias es también una cuestión que merece un seguimiento continuo. Para quien trabaja en la línea, la tarea inmediata es una sola: sacar los documentos técnicos que tenga a mano y sustituir cuatro números de norma antiguos por tres nuevos, más un hueco para el que habrá que buscar otra base normativa.

Fuentes: Anuncio n.º 7 de 2026 de la Administración Nacional de Ferrocarriles de China (segundo lote de normas técnicas de equipamiento de 2026, aprobadas el 27-02-2026 y en vigor desde el 01-09-2026); proyectos de norma «Cables y conductores de catenaria de ferrocarriles electrificados. Cable de contacto» y «Cables y conductores de catenaria de ferrocarriles electrificados. Cable trenzado», junto con sus memorias justificativas (finalizados el 31-08-2024, archivados en creeb.net; la memoria justificativa también está archivada en Doc88); fichas bibliográficas de cada norma en la Plataforma Nacional de Información Pública sobre Normas (números de registro 108095/108096/108097-2026); información de publicación de la TB/T 2809-2026 de la Editorial Ferroviaria de China (Librería Ferroviaria de Beijing); fichas bibliográficas y reproducciones de anuncios del portal Gongbiaowang; los parámetros de catenaria de la línea de alta velocidad Zhengzhou-Xi'an se citan de publicaciones periódicas abiertas. Todos los parámetros señalados en el artículo como procedentes del «proyecto de norma» corresponden al borrador de agosto de 2024; prevalece el texto publicado por la Editorial Ferroviaria de China.
