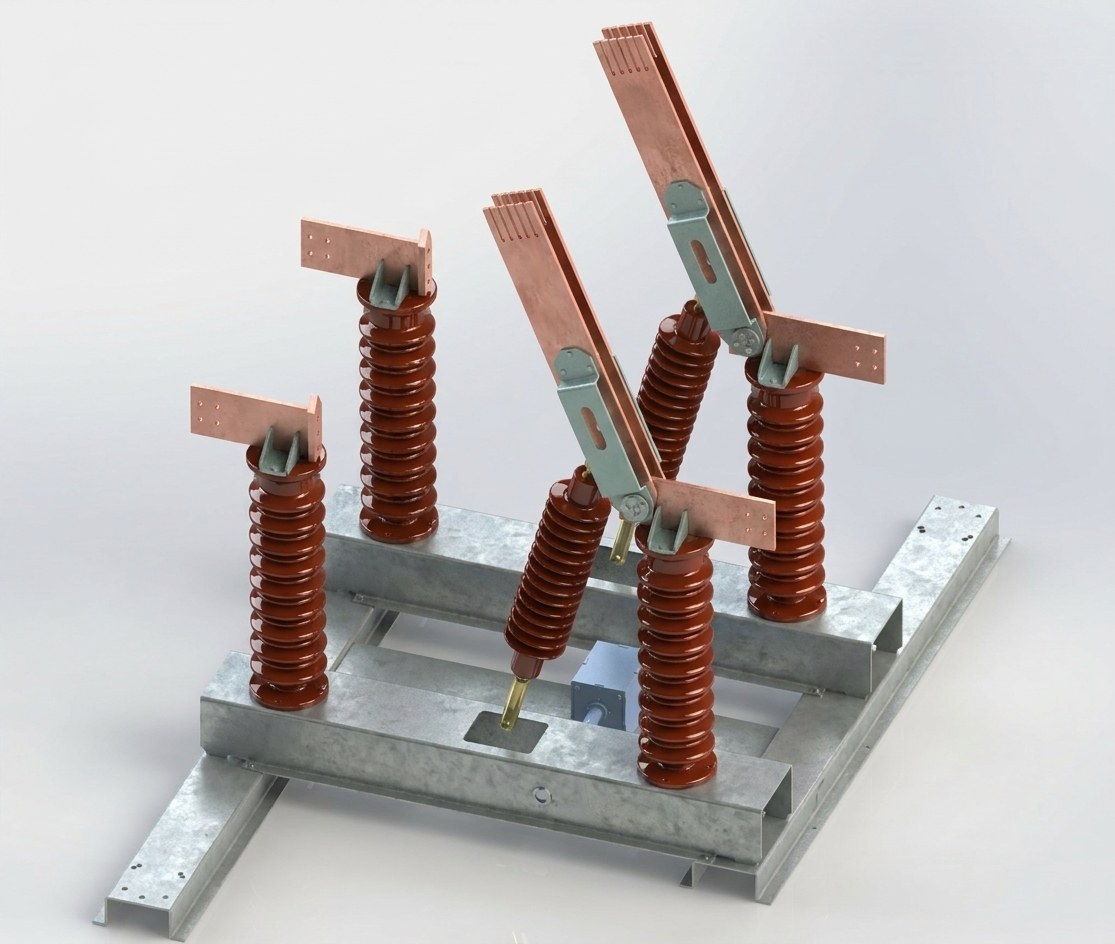

En los sistemas de alimentación de la catenaria ferroviaria y del transporte ferroviario urbano, el seccionador es un aparato de maniobra de construcción relativamente sencilla pero absolutamente indispensable. Muchos lectores que se acercan por primera vez al diseño y a la explotación de la alimentación de tracción plantean dudas semejantes: ¿cuál es exactamente la función principal del seccionador?, ¿para qué sirve un seccionador?, ¿en qué se diferencia del interruptor automático y del interruptor de aire? Y si en el circuito ya existe un interruptor automático capaz de cortar la corriente de cortocircuito, ¿por qué hay que instalar además un seccionador? Este artículo aborda estas preguntas tan frecuentes —la función y las características de servicio del seccionador, las diferencias entre seccionador e interruptor automático y las diferencias entre seccionador e interruptor de aire— y ofrece una exposición sistemática basada en la experiencia de producto de Henan Chuangwit Railway Equipment Co., Ltd. en el ámbito de la alimentación de tracción ferroviaria de 27,5 kV y de la alimentación de corriente continua del ferrocarril urbano.
Función principal del seccionador: establecer un punto de corte visible
La función principal del seccionador puede resumirse en una frase: crear, sin corriente o con corriente muy pequeña, un punto de corte eléctrico intuitivo, visible y fiable que separe por completo de las partes con tensión el equipo o la línea que se va a mantener. Desglosada, comprende cuatro aspectos.
- Formación de un punto de corte visible:una vez abierto el seccionador, la distancia entre los contactos móvil y fijo se aprecia con claridad y la distancia de aislamiento del corte está calculada según la tensión nominal, de modo que soporta con fiabilidad la tensión de servicio y las sobretensiones; el personal de explotación puede confirmar visualmente que el circuito está abierto, una seguridad visible que el interruptor automático no puede ofrecer.
- Aislamiento de la fuente de alimentación:se aíslan eléctricamente equipos como barras colectoras, alimentadores, transformadores y transformadores de medida, creando las condiciones para las medidas de seguridad posteriores, como la verificación de ausencia de tensión y la colocación de la puesta a tierra; es la primera barrera de los trabajos de mantenimiento con corte de tensión.
- Puesta a tierra para el mantenimiento:el seccionador con cuchilla de puesta a tierra permite poner a tierra directamente el lado de la línea en el mismo momento de la apertura, lo que evita una realimentación accidental y las lesiones que la tensión inducida puede causar al personal; resulta especialmente importante en labores como el mantenimiento de la catenaria durante las ventanas de trabajo.
- Maniobras de conmutación:al modificar el régimen de explotación, el seccionador se utiliza para entrar o salir de una sección de alimentación y para cambiar el estado de conexión de los circuitos, por lo que es el equipo básico de las maniobras de conmutación en subestaciones y en catenaria.
Características de servicio del seccionador: por regla general no abre ni cierra con carga
Para entender la diferencia entre el seccionador y el interruptor automático hay que fijarse en la capacidad de extinción del arco. El seccionador no dispone de un dispositivo específico de extinción del arco, o su capacidad de extinción es muy débil, de manera que por regla general no puede utilizarse para conectar o desconectar la corriente de carga y, mucho menos, para cortar la corriente de cortocircuito.
Según los principios de operación habituales del sector, al cortar la alimentación debe abrirse primero el interruptor automático y después el seccionador; al restablecerla debe cerrarse primero el seccionador y después el interruptor automático. Si se fuerza la apertura o el cierre del seccionador sin haber abierto antes el interruptor automático, entre los contactos se forma un arco que no se extingue por sí solo y que puede provocar un cortocircuito por arco, la destrucción de equipos e incluso accidentes con daños personales. Por esta razón se suele instalar un enclavamiento entre el seccionador y el interruptor automático que impide mecánicamente cualquier error de maniobra. Conviene precisar que, dentro de los límites permitidos por la normativa, el seccionador sí puede abrir y cerrar circuitos de corriente pequeña, como los de transformadores de tensión y pararrayos; en cada caso deben prevalecer las indicaciones del fabricante y el reglamento de explotación de la instalación.
Diferencias entre el seccionador y el interruptor automático: uno aísla, el otro interrumpe
El seccionador y el interruptor automático se instalan con frecuencia en el mismo circuito, pero su función es por completo distinta; la comparación puede hacerse desde cuatro perspectivas.
- Función esencial distinta:el interruptor automático es capaz de conectar e interrumpir la corriente de carga en condiciones normales y de cortar la corriente de cortocircuito en caso de fallo, y constituye el núcleo de protección y control del circuito; el seccionador solo abre y cierra sin corriente o con una corriente ínfima, y asume una tarea de aislamiento y no de interrupción.
- Construcción claramente diferente:el interruptor automático incorpora un sistema completo de extinción del arco, con los contactos encerrados dentro de la cámara de extinción, por lo que el corte generalmente no es visible; el seccionador carece de dispositivo de extinción o su capacidad es muy débil, y tras la apertura el corte queda al descubierto y perfectamente visible.
- Exigencias de operación distintas:el interruptor automático admite maniobras con carga y la interrupción de faltas, y actúa accionado por el sistema de protección y control; el seccionador solo puede maniobrarse una vez confirmada la apertura del interruptor automático, y el enclavamiento entre ambos garantiza ese orden.
- Funciones complementarias:la configuración típica de un circuito es que el interruptor automático interrumpa la corriente y el seccionador establezca el corte; ambos se complementan y forman en conjunto un circuito completo apto para el mantenimiento.
Diferencias entre el seccionador y el interruptor de aire: nivel de tensión y escenarios por completo distintos
El interruptor de aire es, en esencia, un interruptor automático de baja tensión; muchas personas lo confunden con el seccionador, pero entre ambos prácticamente no existe posibilidad de sustitución.
- Nivel de tensión distinto:el interruptor de aire se emplea en circuitos de distribución de baja tensión de 380 V y 220 V; el seccionador del ámbito de la catenaria trabaja en sistemas de alta tensión y de tracción en corriente continua, como la alimentación de tracción ferroviaria de 27,5 kV y la alimentación de corriente continua de 1500 V del ferrocarril urbano.
- Capacidad de corte distinta:el interruptor de aire puede abrir y cerrar con carga, incorpora protección frente a sobrecargas y cortocircuitos y dispara automáticamente en caso de fallo; el seccionador, por regla general, no abre ni cierra con carga ni asume función alguna de protección.
- Escenarios de uso distintos:el interruptor de aire se utiliza sobre todo en cuadros de distribución de edificios y en circuitos finales de equipos; el seccionador se instala en subestaciones, en los seccionamientos eléctricos de la catenaria y en los puntos de acometida de los alimentadores, y presta servicio al aislamiento para mantenimiento y a las maniobras de conmutación.
En resumen: el interruptor de aire es un aparato de protección de baja tensión capaz de disparar automáticamente, mientras que el seccionador es un aparato de aislamiento de alta tensión cuyo corte es visible; uno y otro no pueden sustituirse entre sí.
El escenario de la catenaria ferroviaria: aplicación en la alimentación de tracción de 27,5 kV y en la corriente continua de 1500 V del ferrocarril urbano
En el sistema de alimentación de tracción de un ferrocarril electrificado, la subestación de tracción transforma la tensión del sistema eléctrico y alimenta la red de tracción de 27,5 kV; los seccionadores se distribuyen en gran número en el lado de salida de las subestaciones de tracción, en los seccionamientos eléctricos de la catenaria, en las zonas de garganta de las playas de vías y en las subestaciones y centros de seccionamiento, y se utilizan para entrar o retirar secciones de alimentación de la catenaria y para crear condiciones fiables de aislamiento y puesta a tierra durante el mantenimiento en ventana. El seccionador para intemperie con cuchilla de puesta a tierra es uno de los equipos clave para la seguridad del personal que trabaja en la catenaria.
En el ámbito del ferrocarril urbano, los circuitos de la vía principal, del depósito de material rodante y de las cocheras del sistema de alimentación de tracción en corriente continua de 1500 V necesitan igualmente seccionadores de CC para el aislamiento y las maniobras de conmutación. La corriente del circuito de continua no pasa por cero y las condiciones de corte difieren de las de la corriente alterna, por lo que el diseño y la configuración de parámetros de los seccionadores de CC responden a consideraciones específicas. Henan Chuangwit Railway Equipment Co., Ltd. ofrece para estos dos tipos de escenario la serie de seccionadores de alta tensión y la línea de seccionadores de CC para ferrocarril urbano, acompañadas de diversos mecanismos de accionamiento, para que las unidades de diseño y de explotación los seleccionen en función de los parámetros del circuito.
Preguntas frecuentes
¿Para qué sirve un seccionador? ¿Puede cortar directamente la carga?
El seccionador sirve para establecer un punto de corte visible, aislar la fuente de alimentación, permitir la puesta a tierra para el mantenimiento y realizar las maniobras de conmutación. Por regla general no dispone de capacidad de extinción del arco y no puede cortar directamente la corriente de carga; para interrumpir la corriente de carga y la de falta deben utilizarse aparatos como el interruptor automático.
Si ya hay un interruptor automático, ¿por qué instalar además un seccionador?
El interruptor automático se encarga de interrumpir la corriente de carga y la de falta, pero su corte queda encerrado en la cámara de extinción y no permite confirmar visualmente el estado de aislamiento; el seccionador ofrece un punto de corte claramente visible y, durante el mantenimiento, permite la puesta a tierra. Sus funciones son complementarias y ninguna de las dos es prescindible.
¿Son lo mismo el seccionador y el interruptor de aire?
No. El interruptor de aire es la denominación popular del interruptor automático de baja tensión, con protección frente a sobrecargas y cortocircuitos y capacidad de disparo con carga; el seccionador se emplea sobre todo en sistemas de alta tensión y de tracción en corriente continua y solo se ocupa de aislar la fuente de alimentación. El nivel de tensión, la construcción y la función son distintos.
¿Por qué se insiste en la función de puesta a tierra del seccionador en el mantenimiento de la catenaria?
El mantenimiento de la catenaria se realiza en su mayor parte dentro de las ventanas de trabajo, y el tramo intervenido debe quedar puesto a tierra de forma fiable. El seccionador con cuchilla de puesta a tierra conecta a tierra el lado de la línea en el mismo momento de la apertura y, junto con la verificación de ausencia de tensión y la colocación de la puesta a tierra, evita de forma eficaz una realimentación accidental y los daños por tensión inducida.
En conjunto, la función principal del seccionador es aislar, la del interruptor automático es interrumpir y la del interruptor de aire es proteger en el lado de baja tensión; sus cometidos son distintos y no pueden intercambiarse. Si está seleccionando equipos para un proyecto de alimentación de tracción ferroviaria de 27,5 kV, puede consultar la página de seccionadores de alta tensión; para los escenarios de alimentación de corriente continua de 1500 V del ferrocarril urbano, puede consultar la página de producto de seccionadores de CC para ferrocarril urbano, y también puede ponerse en contacto directamente con Henan Chuangwit Railway Equipment Co., Ltd. para obtener recomendaciones de selección adaptadas a su caso.
