Resumen
Este catálogo reúne de forma sistemática material gráfico de los componentes de uso habitual en la catenaria del metro, ordenado en tres grandes grupos: aisladores y pararrayos, catenaria rígida y catenaria flexible, con un total de 20 láminas / más de 80 componentes. Cada lámina se acompaña de la fotografía del componente y de una ficha de tres columnas «denominación / modelo / observaciones», y puede utilizarse en el mantenimiento de la catenaria, la prefabricación, el inventario de existencias, la formación y el aprendizaje del personal de nuevo ingreso, así como referencia auxiliar para la recepción de componentes en la oficina de proyecto.
Palabras clave: catenaria de metro; identificación de componentes; aisladores; pararrayos; catenaria rígida; catenaria flexible; brazo de posicionamiento; grapa de péndola; anillo de posicionamiento; polea de suspensión
I. Identificación de aisladores y pararrayos (INSULATOR & ARRESTER)
Productos relacionados:Aisladores · Pararrayos · Dispositivos de soporte
Tipo JA de barra Tipo JB de barra Aislador de anclaje inferior Embarrado de caja de retorno Aislador de alfiler Tipo SA de barra Pararrayos

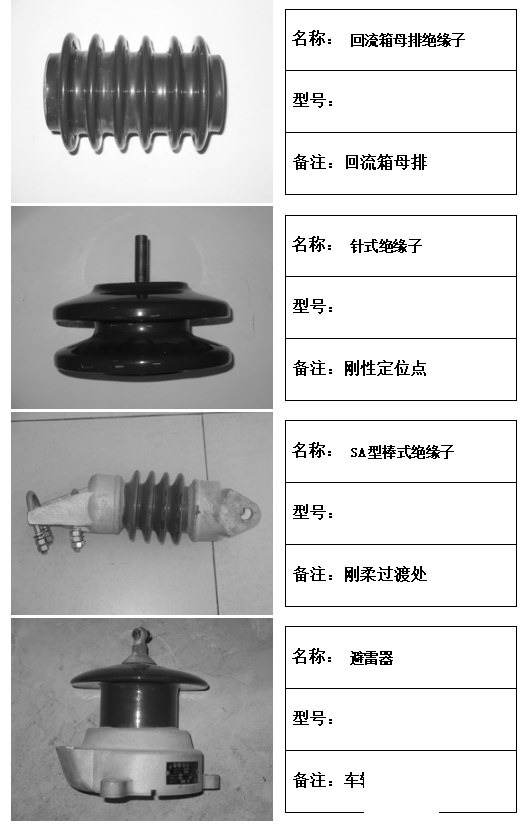

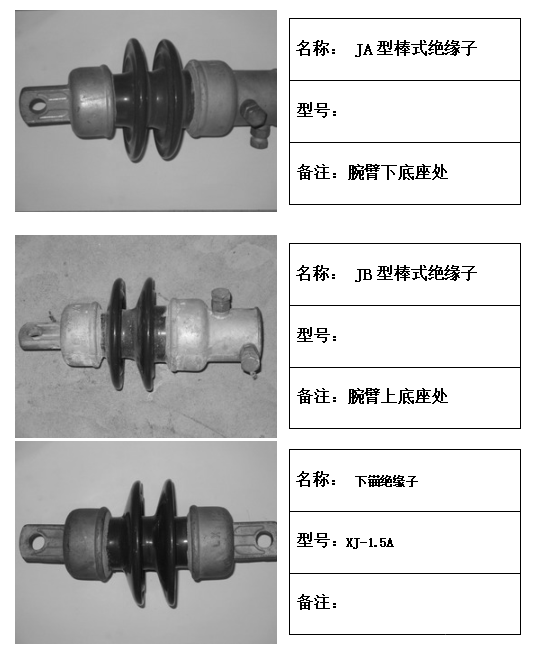

Puntos clave: la figura reúne los 7 tipos de aisladores y pararrayos de uso habitual en la catenaria del metro: aislador de barra tipo JA (base inferior del brazo), aislador de barra tipo JB (base superior del brazo), aislador de anclaje inferior (modelo XJ-1.5A), aislador de embarrado de la caja de retorno, aislador de alfiler (punto de fijación rígido), aislador de barra tipo SA (zona de transición entre catenaria rígida y flexible) y pararrayos para depósitos. Cada pieza corresponde en obra a una posición de montaje y a una función de aislamiento eléctrico distintas, y durante el mantenimiento puede localizarse rápidamente comparando la placa de características con las tres columnas «denominación → modelo → observaciones».
II. Identificación de componentes de catenaria rígida (RIGID CATENARY)
Productos relacionados:Uniones y fijaciones · Conexión eléctrica · Dispositivos de soporte
Placa soporte de grapa de puesta a tierra Perno de cabeza en T Grapa de conexión eléctrica Grapa de fijación de barra colectora Riostra de caucho de silicona Grapa de anclaje central Anclaje químico Anclaje de hilo de guarda

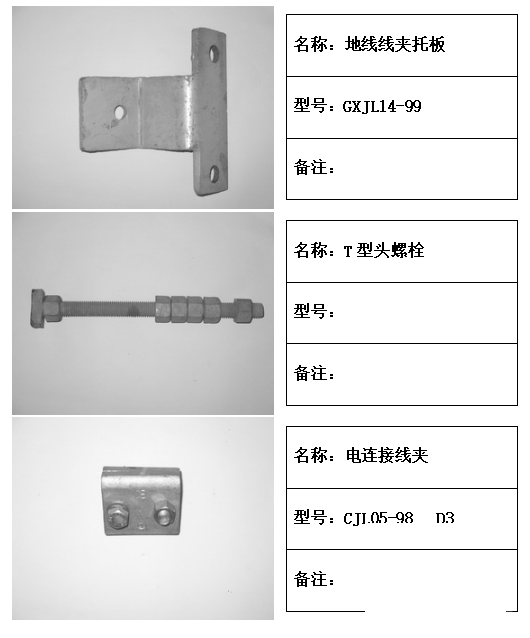

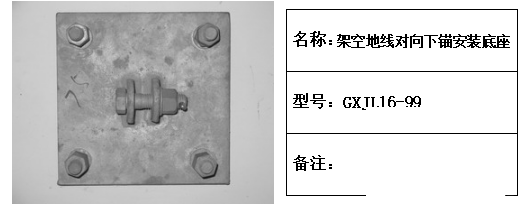

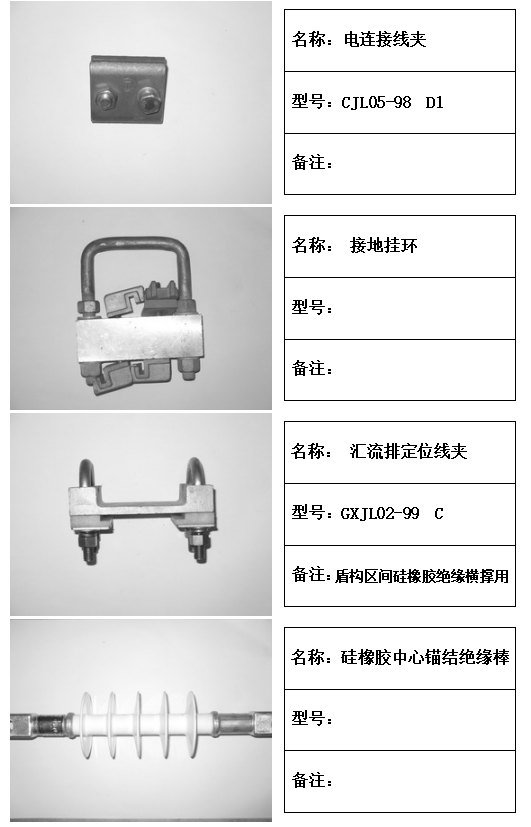

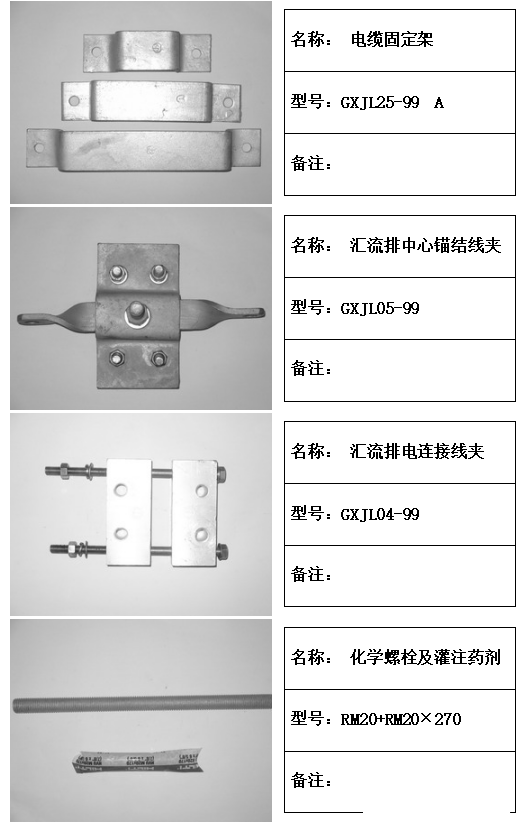

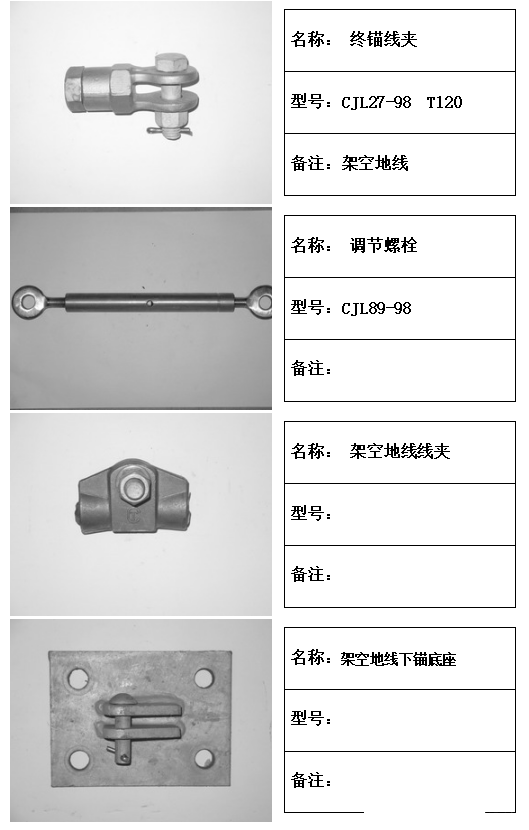

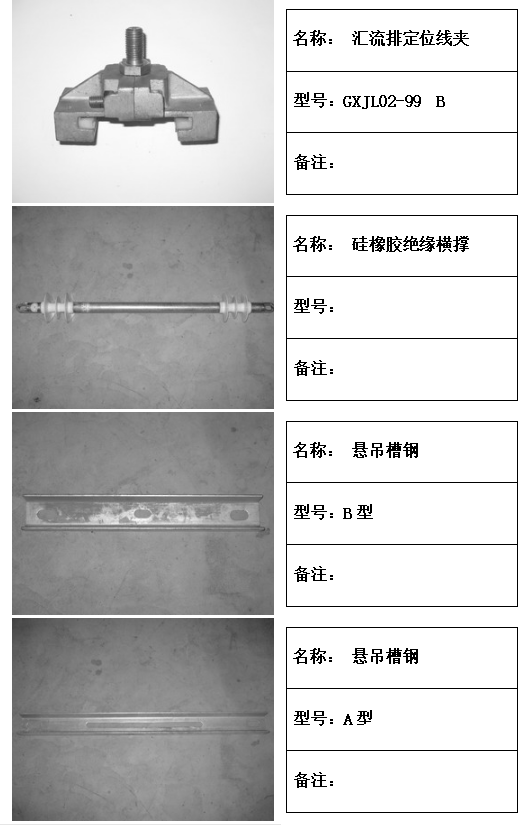

Puntos clave: los componentes de catenaria rígida se emplean sobre todo en el sistema de catenaria de barra colectora de los túneles del metro e incluyen la placa soporte de grapa de puesta a tierra (GXJL14-99), el perno de cabeza en T, las grapas de conexión eléctrica (CJL05-98 D3/D1, CJL04-98 Z), la argolla de puesta a tierra, las grapas de fijación de barra colectora (GXJL02-99 B/C), la varilla aislante de anclaje central de caucho de silicona, la riostra aislante de caucho de silicona, el canal de suspensión (tipo B y tipo A), el soporte de fijación de cables (GXJL25-99 A), la grapa de anclaje central de barra colectora (GXJL05-99), la grapa de conexión eléctrica de barra colectora (GXJL04-99), el anclaje químico (RM20×270), la grapa de anclaje terminal (CJL27-98 T120), el perno de regulación (CJL89-98), la grapa de hilo de guarda, la base de anclaje de hilo de guarda y la base de montaje de anclaje opuesto (GXJL16-99), en total más de 20 piezas.
III. Identificación de componentes de catenaria flexible (FLEXIBLE CATENARY)
Productos relacionados:Suspensión de contacto · Dispositivo de posicionamiento · Dispositivo de compensación · Conexión eléctrica
Grapa de péndola Brazo de posicionamiento Anillo de posicionamiento Placa doble Grapa de anclaje Grapa de conexión eléctrica Varilla de contrapeso Polea de suspensión

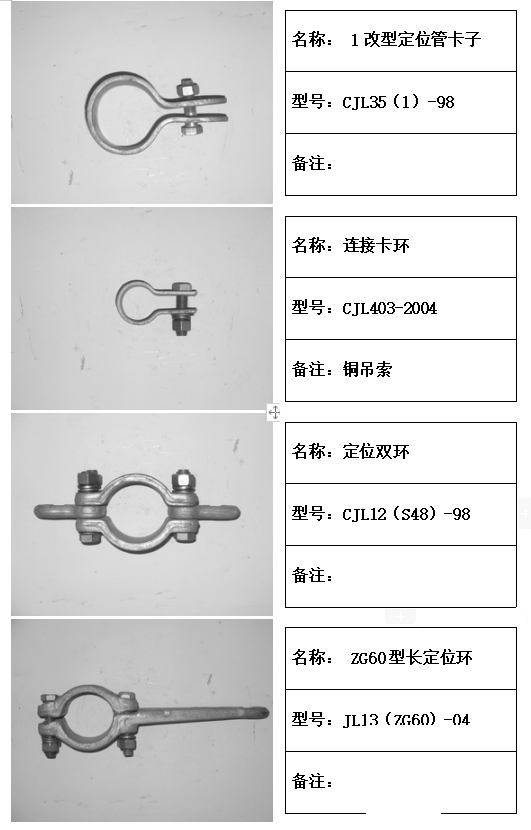

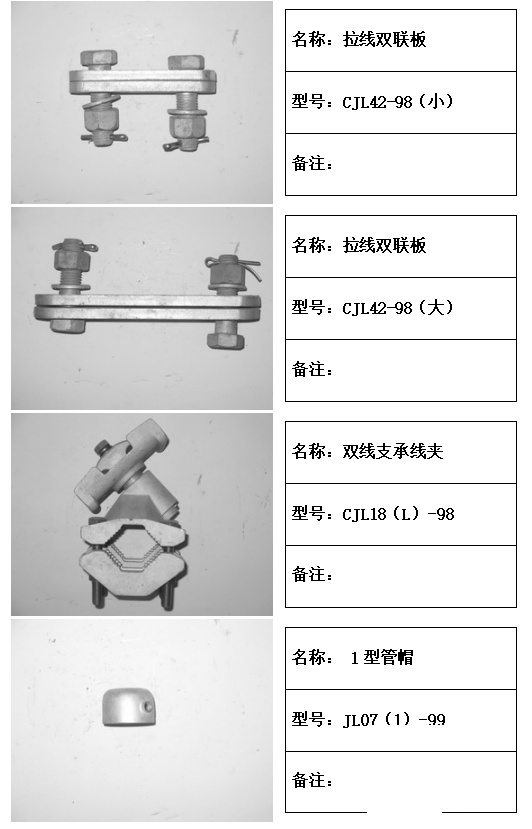

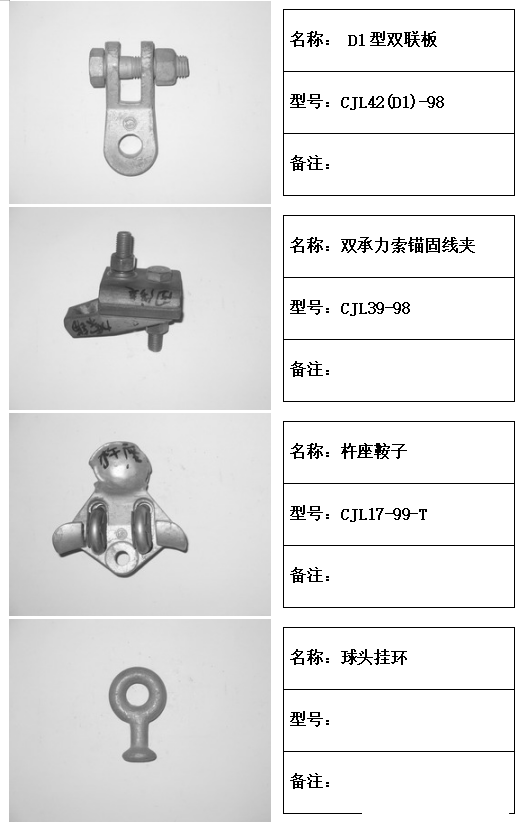

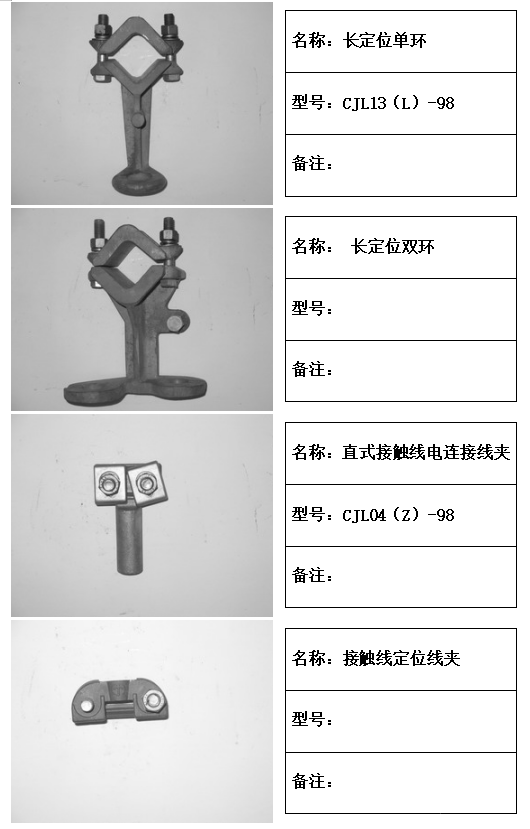

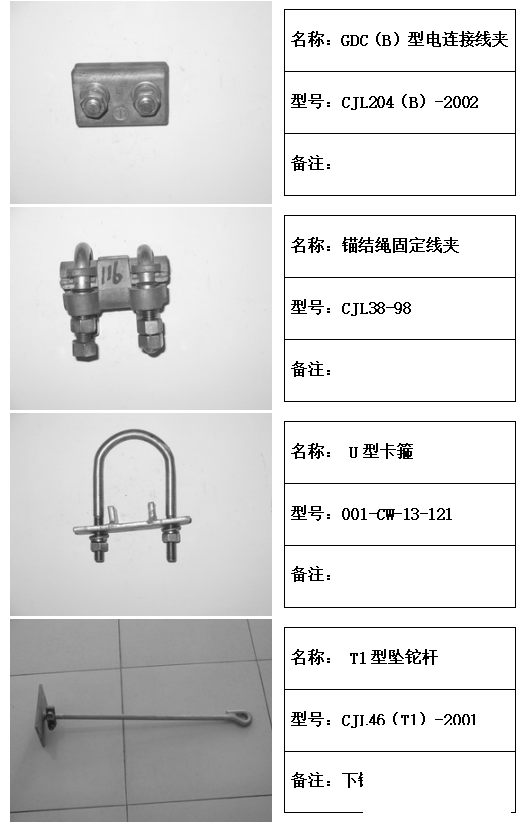

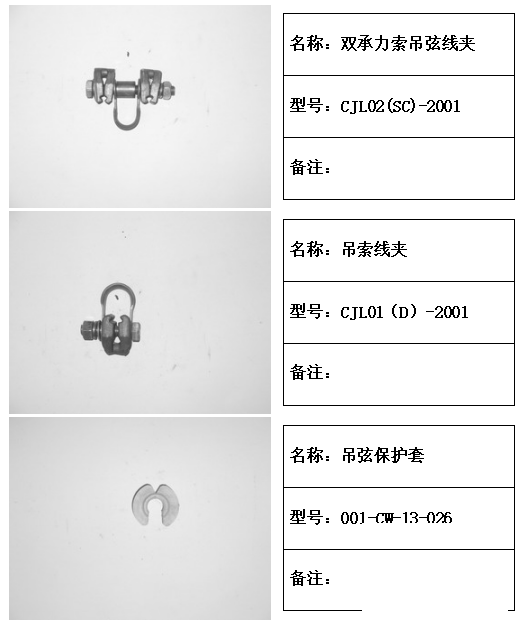

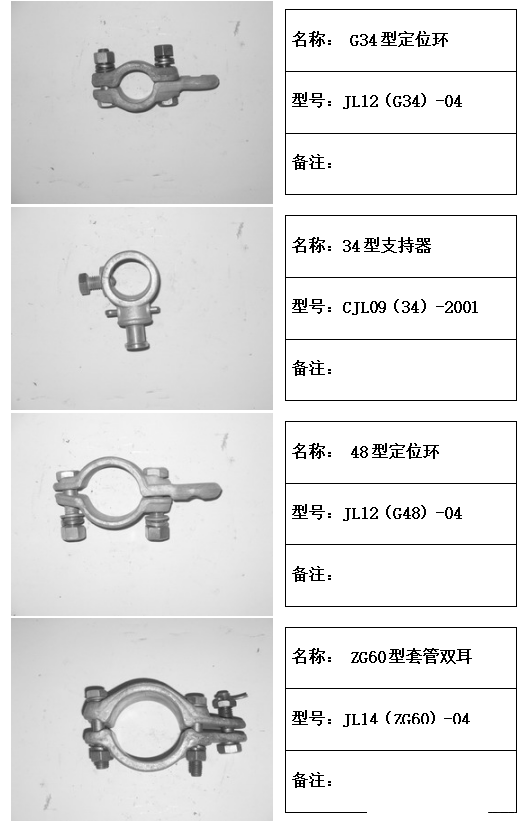

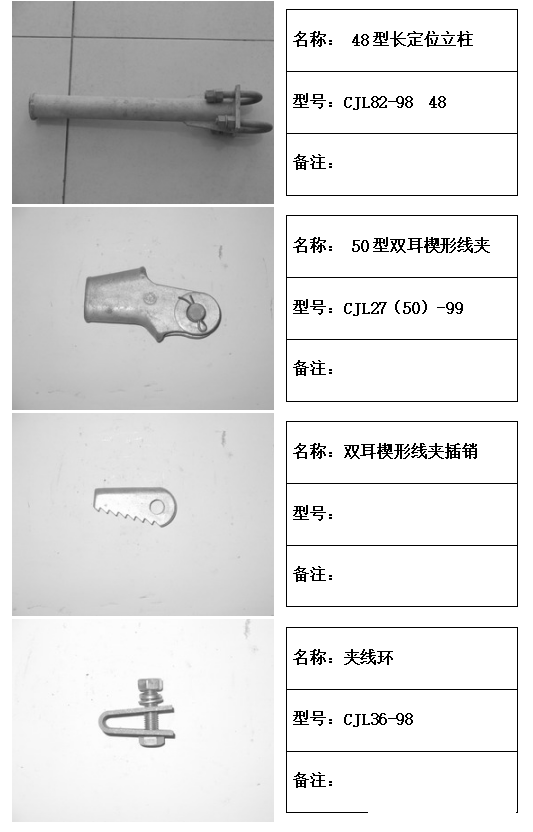

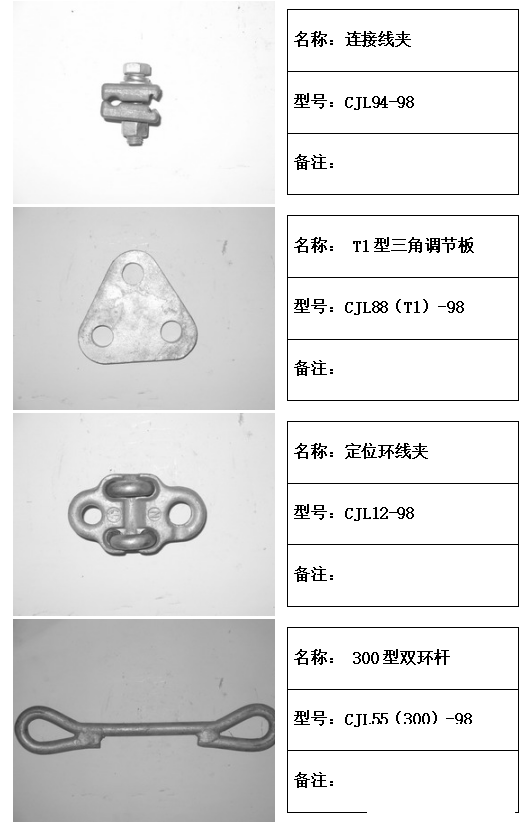

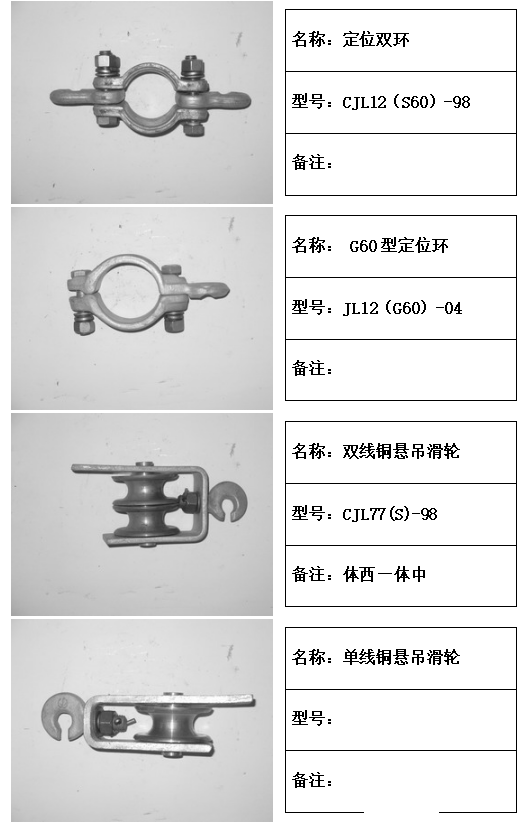

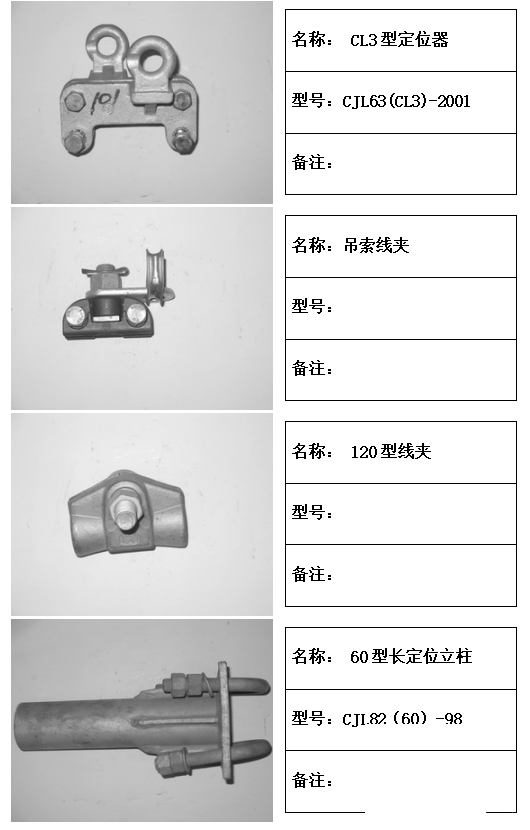

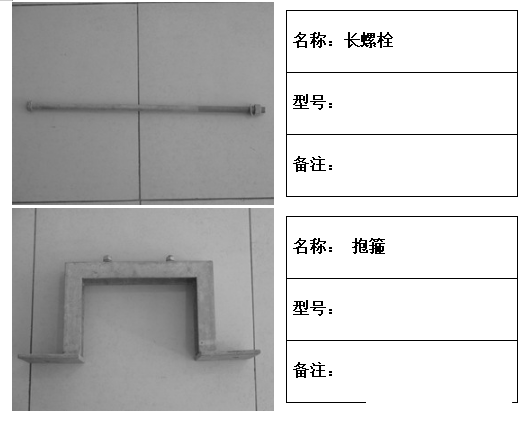

Puntos clave: la parte de catenaria flexible abarca más de 50 componentes de uso habitual, que por su función se agrupan así: (1) péndolas: grapa de péndola para doble hilo portante (CJL02(SC)-2001), grapa de hilo de suspensión (CJL01(D)-2001), funda protectora de péndola (001-CW-13-026); (2) placas de unión y anclajes: placa doble tipo D1 (CJL42(D1)-98), grapa de anclaje de doble hilo portante (CJL39-98), asiento de rótula (CJL17-99-T), anillo de cabeza esférica, grapa de fijación del cable de anclaje (CJL38-98), abrazadera en U (001-CW-13-121), varilla de contrapeso tipo T1 (CJL46(T1)-2001); (3) posicionamiento: anillo simple de posicionamiento largo (CJL13(L)-98), anillo doble de posicionamiento largo, grapa de conexión eléctrica directa al cable de contacto (CJL04(Z)-98), grapa de posicionamiento del cable de contacto, brazo de posicionamiento tipo CL3 (CJL63(CL3)-2001), grapa tipo 120, columna de posicionamiento larga tipo 60 y 48 (CJL82-98), grapa de cuña de doble oreja tipo 50 con su pasador, anillo de sujeción del cable, grapa de unión (CJL94-98), placa triangular de regulación tipo T1 (CJL88(T1)-98), grapa de anillo de posicionamiento (CJL12-98), varilla de doble anillo tipo 300 (CJL55(300)-98); (4) retenidas y casquillos: placa doble de retenida pequeña y grande (CJL42-98), grapa de soporte de doble cable (CJL18(L)-98), casquillo tipo 1 (JL07(1)-99); (5) abrazaderas de posicionamiento: abrazadera de tubo de posicionamiento variante 1 (CJL35(1)-98), anillo de unión (CJL403-2004), anillo doble de posicionamiento (CJL12(S48)-98), anillo de posicionamiento largo tipo ZG60 (JL13(ZG60)-04), anillo de posicionamiento tipo G34 (JL12(G34)-04), soporte tipo 34 (CJL09(34)-2001), anillo de posicionamiento tipo 48 (JL12(G48)-04), doble oreja de manguito tipo ZG60 (JL14(ZG60)-04), anillo doble de posicionamiento (CJL12(S60)-98), anillo de posicionamiento tipo G60 (JL12(G60)-04); (6) poleas y abrazaderas de banda: polea de suspensión de cobre para doble cable (CJL77(S)-98), polea de suspensión de cobre para un solo cable, perno largo, abrazadera de banda.
Uso y notas
Lectura complementaria:Sistema de suspensión de contacto · Aisladores · Grapas de posicionamiento · Uniones y fijaciones · Pararrayos · Dispositivo de compensación
- Este catálogo recoge 20 láminas de identificación / más de 80 componentes y cubre los escenarios típicos de la catenaria del metro, desde la protección por aislamiento hasta la catenaria rígida y la catenaria flexible.
- En cada lámina, las tres columnas «denominación / modelo / observaciones» de la derecha corresponden a la placa de características de la pieza y pueden compararse con el equipo en obra o con el registro de existencias; cuando la columna de modelo aparece vacía, significa que el modelo no figuraba en la lámina original.
- Salvo indicación expresa, la unidad de las cotas señaladas en las figuras es mm, la del par es N·m y la del esfuerzo de tracción es N.
- Si en la esquina inferior derecha de una lámina aparece «Figura X-N (haga clic para ampliar)», al hacer clic en la imagen se abre en una pestaña nueva el tamaño original, lo que facilita la consulta de detalles en obra.
- Se recomienda utilizar el catálogo junto con los documentos de proceso de mantenimiento y las denominaciones de modelo vigentes en la propia unidad; en caso de discrepancia con la normativa más reciente, prevalece esta última.
Alcance de uso: este catálogo se ha elaborado a partir de material técnico público y se destina únicamente al mantenimiento, la prefabricación, la formación y el aprendizaje del personal de nuevo ingreso en la catenaria del ferrocarril urbano, sin fines comerciales. Las fotografías de las piezas proceden de obras reales; si no coinciden con la norma sectorial más reciente o con la documentación técnica del fabricante, prevalecerá la versión más actualizada.
