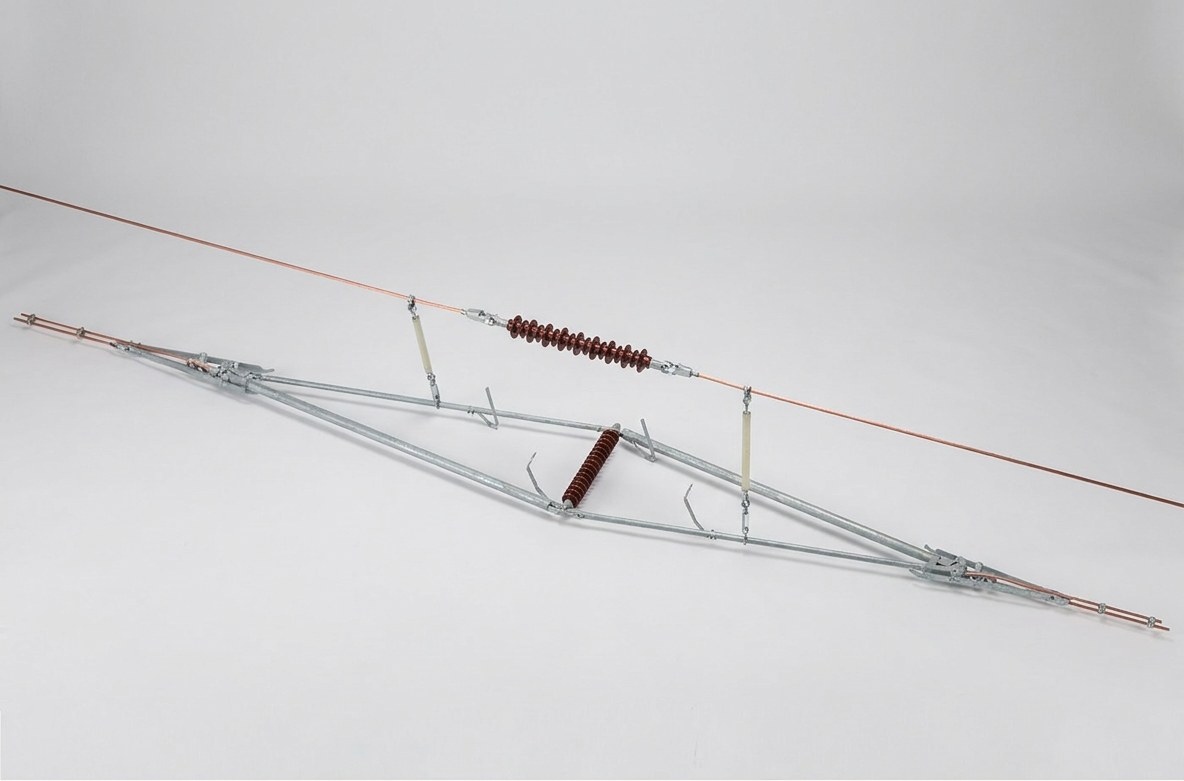

La calidad de la instalación y del ajuste del aislador de sección de catenaria determina directamente la suavidad del paso del pantógrafo y la vida útil del propio aislador. Un replanteo impreciso o un ajuste deficiente genera, en el mejor de los casos, puntos duros y arcos eléctricos y, en el peor, golpes al pantógrafo, estrías en la tira de contacto e incluso daños en las piezas aislantes, con la consiguiente repercusión en el suministro eléctrico y en la circulación de los trenes. A partir de la experiencia de instalación de los aisladores de sección de Henan Chuangwit Railway Equipment Co., Ltd., este artículo ordena de forma sistemática los requisitos de preparación y replanteo previos, los puntos clave del montaje y del ajuste, las partidas del mantenimiento periódico y el criterio de tratamiento de problemas habituales como los puntos duros y los arcos eléctricos, como referencia para el personal de construcción y de explotación de catenarias. Los plazos y valores que se citan se aplican siempre conforme al proyecto, al manual del producto y a las normas de mantenimiento de la empresa explotadora.
Preparación y replanteo previos a la instalación
La instalación del aislador de sección es un trabajo en altura sobre la catenaria, por lo que una preparación previa suficiente incide directamente en la calidad del montaje y en el rendimiento de los trabajos.
- Verificación de la documentación: confirmar que el modelo de aislador de sección y el plano de montaje definidos en el proyecto corresponden al producto recibido, y revisar en el manual las exigencias de instalación, la lista de herramientas especiales y la documentación que acompaña al suministro.
- Inspección a la recepción: comprobar que la superficie de las piezas aislantes no presente grietas, roturas ni suciedad, que las tiras deslizantes y el bastidor no se hayan deformado durante el transporte y que la tornillería esté completa. Toda anomalía debe resolverse antes del montaje; queda prohibido instalar material defectuoso.
- Replanteo y medición: situar el aislador de sección dentro del vano según el plano de montaje y verificar la posición de los dispositivos de soporte a ambos lados del punto de instalación, la altura del cable de contacto y el zigzag (descentramiento), dejando margen de ajuste para fijar la contraflecha. La posición de montaje la define el proyecto y no debe modificarse en obra sin autorización; si fuera imprescindible ajustarla, deberá confirmarse con el proyectista.
- Organización del trabajo: incluir el montaje en el plan de ventanas de mantenimiento, aplicar antes de empezar las medidas de seguridad (verificación de ausencia de tensión, puesta a tierra, etc.), disponer de los instrumentos de nivel y de las herramientas de apriete y definir con claridad el reparto de tareas y la protección del equipo de trabajo.
Puntos clave del montaje y del ajuste: horizontalidad, apriete, protección de las piezas aislantes y acoplamiento de la transición
El montaje y el ajuste constituyen la fase central de la obra del aislador de sección y condicionan directamente la calidad del paso del pantógrafo; conviene atender a los cinco aspectos siguientes.
- Control de la horizontalidad: la superficie de trabajo del aislador de sección debe mantenerse horizontal, con la tolerancia que indiquen el manual del producto y el plano de montaje, verificada con nivel o con el instrumento de medición correspondiente y nunca a ojo. Una superficie de trabajo inclinada provoca un desgaste desigual de la tira de contacto y es una causa habitual de puntos duros.
- Apriete de los tornillos: apretar cada tornillo de unión al par prescrito en el manual y aplicar los medios antiaflojamiento previstos; tras el apriete, revisar punto por punto. No debe sustituirse el par especificado por la sensación al apretar, ya que las vibraciones en servicio acaban aflojando la unión.
- Protección de las piezas aislantes: durante el montaje debe evitarse golpear, rayar o ensuciar la superficie de las piezas aislantes; no se debe pisar sobre ellas ni golpearlas directamente con herramientas. Al terminar, limpiar las piezas aislantes y la superficie de trabajo de la pista de deslizamiento.
- Ajuste de la contraflecha: al instalar el aislador de sección debe fijarse la contraflecha indicada en el proyecto y en el manual del producto, de modo que el pantógrafo realice una transición suave. Su valor depende del vano de montaje, de la altura de la estructura, del tipo de suspensión y de las condiciones de la línea; conviene determinarlo mediante medición en obra y comprobarlo después, sin recurrir a valores empíricos.
- Acoplamiento con la tira de contacto del pantógrafo: comprobar el desnivel y la pendiente en el enlace entre la superficie de trabajo de la pista y los cables de contacto de ambos lados, para que la tira de carbono del pantógrafo no sufra elevaciones ni descensos bruscos al entrar y salir del aislador; si es necesario, ajustar ligeramente las péndolas contiguas hasta que todo el tramo de transición resulte continuo y uniforme.
Una vez terminado el ajuste, en la fase de recepción de la obra suele realizarse un ensayo de deslizamiento en frío para observar el comportamiento del pantógrafo al paso por el aislador de sección y, tras confirmar que no se producen impactos anómalos ni roces o desgastes laterales, se entrega la instalación para su puesta en servicio. Para ampliar conceptos puede consultarse la entrada de enciclopedia externa que figura más adelante.
Partidas e inspecciones del mantenimiento periódico
El aislador de sección está permanentemente a la intemperie y soporta la acción conjunta de vibraciones, arcos eléctricos y contaminación; su periodicidad y sus partidas de mantenimiento se rigen por las normas de la empresa explotadora, que cuando dispone de los medios necesarios puede programar las inspecciones conforme a un mantenimiento por estado. El mantenimiento habitual comprende las cuatro partidas siguientes.
- Inspección visual: revisar si las piezas aislantes presentan grietas, roturas, huellas de descarga o quemaduras; si las tiras deslizantes tienen bordes desportillados, pérdida de material o desgaste anómalo; y si el bastidor, las grapas y las placas de unión muestran deformaciones, corrosión o marcas de quemadura.
- Limpieza de las piezas aislantes: retirar la suciedad y los residuos adheridos por el arco de las piezas aislantes y de la superficie de trabajo de la pista, aumentando la frecuencia de limpieza en los tramos con contaminación severa. La limpieza debe realizarse con métodos que no dañen la superficie aislante y que eviten una contaminación secundaria.
- Medición del desgaste de la tira deslizante: medir el desgaste en los puntos y con el método indicados en el manual del producto, dejando registro, y seguir su evolución; sustituir la pieza cuando se acerque al límite o presente un desgaste local anómalo y, tras el cambio, volver a comprobar el estado de la transición en la superficie de trabajo.
- Muestreo de la tornillería: comprobar y reapretar por muestreo los tornillos de unión y los dispositivos antiaflojamiento; si se detectan aflojamientos, agarrotamientos por corrosión o daños, ampliar la inspección al lote completo, resolverlo de inmediato y dejar constancia.
Cabe señalar que, en cuanto a las normas de mantenimiento del aislador de sección, las partidas concretas, la periodicidad y los valores límite son los que establecen las normas de mantenimiento de la empresa explotadora correspondiente y el manual del producto; existen diferencias entre líneas y entre modelos, por lo que el contenido de este artículo no sustituye a los documentos oficiales de mantenimiento.
Problemas habituales (puntos duros, arcos eléctricos) y criterios de tratamiento
Puntos duros: los impactos evidentes, las chispas o los ruidos anómalos cuando el pantógrafo pasa por el aislador de sección suelen estar relacionados con una horizontalidad fuera de tolerancia de la superficie de trabajo, una contraflecha mal ajustada, un desgaste desigual de la tira deslizante o una disposición inadecuada de las péndolas contiguas. Para corregirlo debe volver a medirse la horizontalidad de la superficie de trabajo y el desnivel de transición a ambos lados, comprobarse después el valor de la contraflecha y revisarse por último el estado de la tira y de las péndolas contiguas, descartando las causas una por una; tras la intervención conviene programar una nueva medición de comprobación.
Arco eléctrico: la aparición reiterada de marcas de arco en el entrehierro o en la superficie de trabajo del aislador de sección puede deberse a la contaminación de la superficie de trabajo y de las piezas aislantes, a un apoyo deficiente de la tira del pantógrafo sobre la pista de deslizamiento o a la erosión de algún componente. Procede limpiar primero las piezas aislantes y la superficie de trabajo de la pista, comprobar el apoyo de la tira y su desgaste y, si es necesario, verificar según el manual las cotas del entrehierro; los componentes con erosión grave deben sustituirse sin demora para evitar que el defecto se extienda.
Tanto en el caso de los puntos duros como en el del arco eléctrico, tras la intervención debe seguirse la evolución del paso del pantógrafo mediante un ensayo de deslizamiento en frío o mediante la observación en servicio y, una vez confirmada la desaparición del problema, restablecer la explotación normal.
Preguntas frecuentes
¿Por qué se realiza un ensayo de deslizamiento en frío tras instalar el aislador de sección?
El ensayo de deslizamiento en frío consiste en hacer circular el tren con el pantógrafo elevado y sin tensión en la catenaria; es el medio habitual para comprobar la calidad del montaje de la catenaria y del aislador de sección y para detectar puntos duros y riesgos de enganche del pantógrafo. La organización concreta del ensayo y los criterios de aceptación se rigen por el proyecto y por las disposiciones de la entidad gestora.
¿Cómo se calcula la contraflecha del aislador de sección?
El valor de la contraflecha debe fijarse conforme al proyecto y al manual del producto y determinarse en obra en función del vano de montaje, de la altura de la estructura y de las condiciones de la línea. Como varía según el modelo y el vano, no es aconsejable aplicar directamente valores empíricos; una vez instalado, conviene medirlo, comprobarlo y dejarlo registrado.
¿Cada cuánto tiempo se realiza el mantenimiento del aislador de sección?
La periodicidad y las partidas de mantenimiento se rigen por las normas de la empresa explotadora; en los tramos con contaminación elevada y alta densidad de tráfico puede aumentarse la frecuencia de inspección conforme a un mantenimiento por estado. El plan de mantenimiento debe basarse en los documentos oficiales de la línea correspondiente.
¿Puede seguirse tal cual un vídeo de instalación del aislador de sección encontrado en internet?
Los vídeos de instalación pueden servir como material de apoyo para conocer el proceso, pero la instalación y el ajuste reales deben regirse por el proyecto, el manual del producto y la asistencia técnica del fabricante en obra. Dado que la estructura y las exigencias de ajuste varían de un modelo a otro, copiar sin más lo que muestra un vídeo entraña riesgos de calidad y de seguridad.
¿Hasta qué punto de desgaste puede utilizarse la tira deslizante antes de cambiarla?
El límite de sustitución es el valor que establecen el manual del producto y las normas de mantenimiento de la empresa explotadora. En el mantenimiento periódico conviene medir siempre en los mismos puntos y registrar la evolución del desgaste, y sustituir la pieza cuando se acerque al límite o presente bordes desportillados o pérdida de material, para que los puntos duros no se agraven.
La instalación, el ajuste y el mantenimiento del aislador de sección exigen trabajar conforme al plano y a los procedimientos, pero también conocer la estructura del producto y las características de funcionamiento del pantógrafo. Para ampliar estos antecedentes puede consultar las entradas puntos clave de la instalación del aislador de sección (enciclopedia) y ensayo de deslizamiento en frío, o visitar la página de la serie de aisladores de sección de Henan Chuangwit Railway Equipment Co., Ltd. para obtener documentación de modelos y asistencia técnica de instalación y ajuste.
