El aislador de sección se intercala en serie en el cable de contacto o en la barra colectora y debe soportar la tensión de la catenaria, garantizar un aislamiento fiable entre los dos tramos contiguos y permitir el paso suave del pantógrafo; estas tres funciones se reparten entre sus distintos componentes. A partir de la estructura real, este artículo ordena de forma gráfica las partes del aislador de sección y la denominación de cada componente, explica una por una la función y los materiales habituales de la pieza aislante principal, el dispositivo de extinción del arco, la pista de deslizamiento y los elementos de unión de los extremos, y compara las dos formas constructivas —catenaria rígida y catenaria flexible—, con el fin de ayudar al lector a interpretar el esquema detallado del aislador de sección.

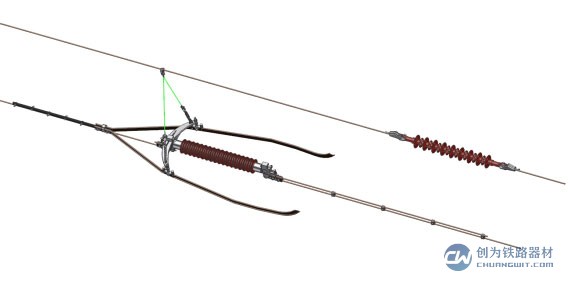

Partes del aislador de sección: relación de componentes
En conjunto, el aislador de sección puede describirse mediante cuatro grandes partes:
- Pieza aislante principal: la varilla aislante o el aislador, núcleo del aislamiento y de la resistencia mecánica de todo el conjunto;
- Dispositivo de extinción del arco: habitualmente en forma de cuerno o de varilla apagaarco, cuya misión es guiar y extinguir el arco de transición;
- Pista de deslizamiento: también llamada pista de transición o tira deslizante, es el canal por el que el pantógrafo salva el tramo aislante;
- Grapas de anclaje y elementos de unión de los extremos: conectan con los cables de contacto (o con la barra colectora) de ambos lados, transmiten la tensión y mantienen la continuidad mecánica y eléctrica.
Además de estas cuatro partes, los productos de cada fabricante pueden incorporar piezas auxiliares como placas de unión, placas de regulación o cubiertas de protección para el montaje, el ajuste y la protección de los componentes. Al leer un esquema detallado del aislador de sección conviene fijarse primero en estas cuatro líneas maestras y revisar después las diferencias de detalle de cada fabricante; así es más difícil confundirse.
Pieza aislante principal: el núcleo del aislamiento y de la resistencia mecánica
La pieza aislante principal se extiende entre los cables de ambos lados: soporta el esfuerzo mecánico de tracción y a la vez realiza la separación eléctrica, por lo que es el componente del aislador de sección sometido a las condiciones de servicio más exigentes. Los productos actuales suelen emplear una estructura de aislamiento compuesto: en el interior, una varilla núcleo que resiste la carga de tracción; en el exterior, una funda de campanas con buena hidrofobicidad y buena resistencia a la contaminación; y en los extremos, terminales metálicos para la conexión con la pista de deslizamiento, las grapas y demás componentes. Frente a los aisladores de porcelana tradicionales, la pieza aislante compuesta pesa menos, resiste mejor el contorneo por contaminación y añade una carga concentrada menor a la catenaria, lo que favorece la estabilidad de la interacción pantógrafo-catenaria.
En la explotación diaria debe mantenerse limpia y seca la superficie de la pieza aislante; durante las rondas de inspección conviene comprobar si las campanas presentan roturas, grietas o huellas de erosión eléctrica y resolver o sustituir la pieza sin demora, para evitar que el aumento de la corriente de fuga provoque un contorneo.
Función del dispositivo de extinción del arco (cuerno apagaarco)
En el instante en que el pantógrafo salva el tramo aislante puede aparecer un arco breve entre la tira de contacto y la pista. Sin una estructura de protección específica, ese arco erosionaría directamente la superficie de las piezas aislantes y, con el tiempo, degradaría sus propiedades dieléctricas. El dispositivo de extinción del arco se añade precisamente para resolver este problema y suele adoptar la forma de cuernos o varillas apagaarco dispuestos por pares.
Su principio de funcionamiento no es complejo: aprovechando la tendencia del arco a desarrollarse por el entrehierro más próximo, se conduce el arco eventual hasta una zona destinada a tal efecto, donde se alarga y se extingue rápidamente, protegiendo así la superficie de las piezas aislantes y los extremos de la pista de deslizamiento. Tras un cierto tiempo en servicio, el extremo de los cuernos apagaarco puede quemarse; en las inspecciones debe vigilarse su grado de erosión y el estado del entrehierro, y sustituirlos a tiempo cuando se excedan los límites admitidos en las especificaciones técnicas del producto.
Pista de deslizamiento y elementos de unión de los extremos
Pista de deslizamiento (pista de transición)
La pista de deslizamiento es uno de los componentes más visibles del aislador de sección; también se denomina pista de transición o tira deslizante. Enlaza suavemente con los cables de contacto de ambos lados a la altura del tramo aislante y forma un canal de deslizamiento continuo, de modo que la tira del pantógrafo no golpea directamente las piezas aislantes, sino que recorre la pista y salva el tramo aislante con suavidad, realizando la transición entre los dos sectores. La pista debe satisfacer a la vez requisitos de conductividad, resistencia al desgaste y bajo coeficiente de fricción, por lo que suele fabricarse con materiales metálicos que conjugan ambas propiedades; algunos productos aplican además tratamientos antidesgaste en la superficie de trabajo de la pista para reducir el desgaste de la tira del pantógrafo y alargar los intervalos de mantenimiento. Al ser la pieza que roza directamente con la tira del pantógrafo, la pista de deslizamiento es un elemento consumible y su estado de desgaste constituye una partida prioritaria en las inspecciones y en las reparaciones.
Grapas de anclaje y elementos de unión de ambos extremos
Las grapas y los elementos de unión de los dos extremos del aislador de sección se encargan de integrarlo de forma fiable en la catenaria: por un lado, sujetan el cable de contacto o se conectan a la barra colectora y transmiten la tensión de la catenaria; por otro, garantizan la continuidad del circuito eléctrico y controlan la resistencia de contacto. La calidad de la unión entre grapa y conductor influye directamente en la fiabilidad del suministro, por lo que el montaje debe ejecutarse conforme a la documentación técnica del producto y, en servicio, conviene comprobar si hay aflojamientos, desplazamientos o indicios de sobrecalentamiento local.
Diferencias estructurales entre la catenaria rígida y la flexible
La misma función de seccionamiento eléctrico se resuelve de manera distinta en la catenaria flexible y en la rígida.
La catenaria flexible es habitual en las líneas troncales ferroviarias y en parte de los tramos de superficie del ferrocarril urbano; el cable de contacto se suspende del hilo portante mediante péndolas, el aislador de sección se intercala en serie en el cable de contacto y soporta la tensión junto con el conductor, con una disposición en cadena que exige una elevada resistencia de los componentes y un buen ajuste elástico.
La catenaria rígida se emplea sobre todo en los tramos en túnel del ferrocarril urbano: la barra colectora es una estructura rígida de aleación de aluminio y el aislador de sección se embute entre barras, por lo que lo esencial es el ajuste de montaje con la barra colectora y la suavidad del paso del pantógrafo, sin las condiciones de tensión propias de la catenaria flexible.
Por ello, los dos tipos de aislador de sección no suelen ser intercambiables sin más, ni en su forma constructiva ni en su interfaz de montaje. Tomando como ejemplo los productos de Henan Chuangwit Railway Equipment Co., Ltd.: para los sistemas de CC 1500 V del ferrocarril urbano existen tanto el modelo FYFH-0.6T-DC, apto para catenaria rígida, como los modelos 1.0TG y 2.0TG, aptos para catenaria flexible, conformes a la norma TB/T 3252-2022 y con velocidad admisible no superior a 120km/h; para los sistemas ferroviarios de 25kV se emplea la serie FYFH, conforme a la norma TB/T 3036-2016. Al seleccionar el producto debe confirmarse primero el sistema de la línea y el tipo de suspensión y elegir después el modelo correspondiente.
Preguntas frecuentes
¿De qué partes consta principalmente un aislador de sección?
Un aislador de sección típico consta de cuatro grandes partes: la pieza aislante principal (varilla aislante compuesta o aislador), el dispositivo de extinción del arco (cuerno apagaarco), la pista de deslizamiento (pista de transición) y las grapas de anclaje y elementos de unión de ambos extremos; algunos productos incorporan además piezas auxiliares como placas de unión y cubiertas de protección.
¿Qué componentes del aislador de sección son elementos consumibles?
La pista de deslizamiento, que roza directamente con la tira del pantógrafo, es el principal elemento consumible, y el extremo de los cuernos apagaarco también se va quemando con el arco. Las piezas aislantes y el cuerpo de las grapas no son elementos de desgaste habitual, pero si presentan roturas, grietas o aflojamientos deben igualmente atenderse sin demora.
¿Hasta qué punto de desgaste debe sustituirse la pista de deslizamiento?
El criterio de decisión es el que fijan las especificaciones técnicas del producto y las normas de explotación. En general, cuando en la pista aparecen surcos de desgaste evidentes, faltas locales, deformaciones o aflojamientos, o cuando el pantógrafo produce chispas anómalas o impactos por puntos duros a su paso, debe programarse una inspección e intervención, pues no conviene mantenerla en servicio con el defecto.
¿Dónde puede encontrarse un esquema detallado del aislador de sección?
El esquema detallado del aislador de sección suele entregarse junto con la documentación técnica del producto, y los detalles constructivos varían de un fabricante a otro y de un modelo a otro. La descripción gráfica de este artículo presenta la composición general en cuatro grandes partes; leída en paralelo con los planos y las especificaciones técnicas del producto concreto, resulta mucho más fácil identificar el nombre y la posición de cada componente.
¿Son intercambiables los aisladores de sección de catenaria rígida y flexible?
Por lo general, no. Los productos para catenaria rígida se diseñan según la interfaz de montaje de la barra colectora, mientras que los de catenaria flexible se diseñan según las condiciones de tensión del cable de contacto; su forma constructiva, su modo de montaje y su estado de solicitación son distintos, por lo que debe elegirse el modelo correspondiente al tipo de suspensión de la línea, según el proyecto y las especificaciones técnicas del producto.
Conocer el nombre y la función de cada componente del aislador de sección es la base para una correcta selección, instalación y mantenimiento. Para profundizar en cada pieza puede consultar en la enciclopedia itswe las entradas materiales de las piezas aislantes, cuerno apagaarco y pista de transición; si necesita documentación de producto y recomendaciones de selección de aisladores de sección, puede contactar con Henan Chuangwit Railway Equipment Co., Ltd. para recibir asistencia.
