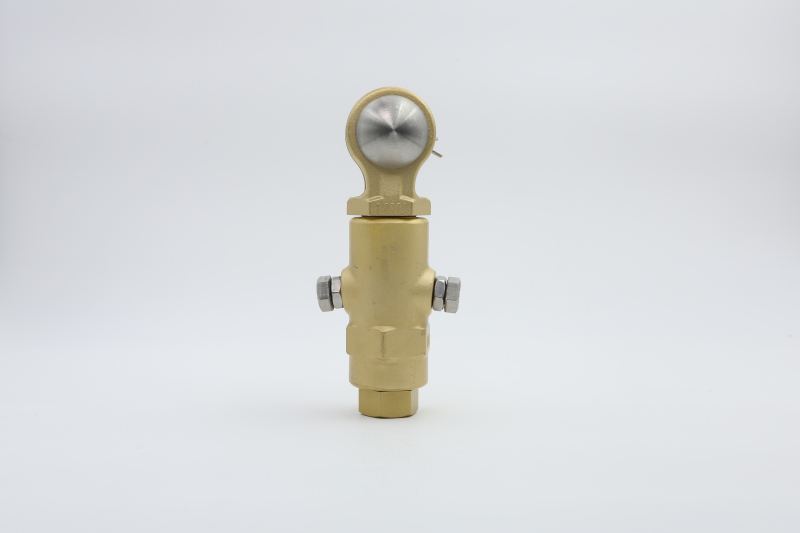

Grapa de anclaje terminal para hilo portante con tornillo prisionero BJL0808
BJL0808
Especificaciones
| Modelo | BJL0808 |
|---|---|
| Norma | Serie de normas TB/T 2075 «Componentes de la catenaria de ferrocarriles electrificados» |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Grapa de aleación de cobre o de aluminio de alta resistencia, tornillería de acero inoxidable |
| Instalación | Montaje en el anclaje terminal de la sección de tensión, para el anclaje terminal del hilo portante |
Número de plano: BJL0808
Aplicación: esta pieza está destinada al anclaje terminal de cordones de cobre aleado tipo JTMH120.
Material: QAL9-4(R)
Proceso: forjado en molde metálico
Prestaciones:
- Carga de trabajo máxima: 21kN
- Carga de deslizamiento: no inferior a 63kN
- Carga de rotura a tracción: no inferior a 63kN
Descripción general del producto
La grapa de anclaje terminal para hilo portante con tornillo prisionero ha sido diseñada y fabricada por Henan Chuangwit Railway Equipment Co., Ltd. conforme a las normas del sector ferroviario. El modelo BJL0808 está destinado al anclaje terminal de cordones de cobre aleado tipo JTMH120 y su estructura de apriete por tornillo prisionero proporciona una retención estable y permite el montaje y desmontaje repetidos.
Características técnicas
- Herramientas de instalación de uso común y montaje sencillo
- Varias estructuras disponibles: tornillo prisionero y versión reforzada
- Retención fiable, sin deslizamiento
- Doble función: evita la rotura del cable y su desplazamiento longitudinal
Norma aplicable y control de calidad
El producto se fabrica conforme a la serie de normas TB/T 2075 «Componentes de la catenaria de ferrocarriles electrificados». La grapa ofrece una elevada fuerza de retención sin dañar el cable, y su resistencia global no es inferior a la carga nominal del cable fijado; la estructura antiaflojamiento resiste las vibraciones prolongadas. La resistencia de transición de la conexión eléctrica es baja, lo que garantiza la continuidad eléctrica a ambos lados de la sección de tensión. La empresa cuenta con la certificación de producto ferroviario CRCC y la certificación del sistema de gestión de la calidad ISO9001, y cada unidad (lote) se entrega tras superar la inspección final.
Condiciones de servicio y aplicaciones típicas
Adecuado para la parte central de las secciones de tensión de las distintas suspensiones de contacto, donde fija el punto cero de dilatación y evita el retroceso por rotura del cable y los desplazamientos por temperatura. Aplicaciones típicas: parte central de la sección de tensión de la vía principal, secciones de tensión largas, tramos en rampa y tramos de puente y túnel.
Selección de modelo y servicio
Con 15 años de experiencia en el desarrollo y la fabricación de material de electrificación ferroviaria, la empresa presta a este producto un apoyo de ciclo completo que incluye selección, fabricación a medida, suministro y servicio posventa, y atiende a más de 20 administraciones ferroviarias y a varias líneas de ferrocarril urbano del país. Para documentación técnica y consultas de compra, llame al 0375-6051688.
Rendimiento
Condiciones de servicio
Adecuado para la parte central de las secciones de tensión de las distintas suspensiones de contacto, donde fija el punto cero de dilatación y evita el retroceso por rotura del cable y los desplazamientos por temperatura.
Rendimiento mecánico
La grapa ofrece una elevada fuerza de retención sin dañar el cable, y su resistencia global no es inferior a la carga nominal del cable fijado; la estructura antiaflojamiento resiste las vibraciones prolongadas.
Rendimiento eléctrico
La resistencia de transición de la conexión eléctrica es baja, lo que garantiza la continuidad eléctrica a ambos lados de la sección de tensión.
Aplicaciones
Parte central de la sección de tensión de vía principal
En la parte central de la sección de tensión de la vía principal se instala la grapa de anclaje terminal con tornillo prisionero, que fija el punto cero longitudinal de la catenaria.
Secciones de tensión largas
En las secciones de tensión largas, la grapa de anclaje terminal con tornillo prisionero impide la acumulación de desplazamientos por temperatura.
Tramos en rampa
En los tramos en rampa, la grapa de anclaje terminal con tornillo prisionero evita el deslizamiento del cable pendiente abajo.
Tramos de puente y túnel
En los tramos singulares de puente y túnel, la grapa de anclaje terminal con tornillo prisionero garantiza la estabilidad longitudinal de la suspensión.
