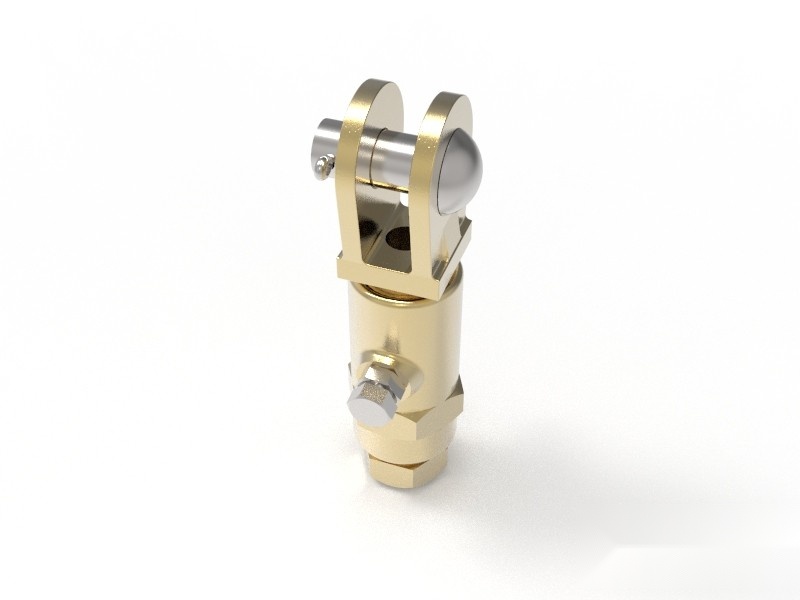

BJL0807 Grapa de anclaje terminal de cable de contacto tipo tornillo de presión
BJL0807
Especificaciones
| Modelo | BJL0807 |
|---|---|
| Norma | Serie de normas TB/T 2075 «Componentes de la catenaria de ferrocarriles electrificados» |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Grapas de aleación de cobre/aluminio de alta resistencia, tornillería de acero inoxidable |
| Instalación | Se instala en el amarre terminal de la sección de tensión, para el anclaje terminal del cable de contacto |
Número de plano:BJL0807
Uso:Esta pieza se emplea en el anclaje terminal de cables de contacto tipo CTZH-150.
Material:QAl9-4(R)
Proceso:Forjado en molde metálico
Prestaciones:
- Carga máxima de trabajo: 38,85 kN.
- Carga de deslizamiento: dentro del 95 % de la fuerza de rotura nominal del cable trenzado conectado, el cable no debe deslizarse fuera de la grapa ni romperse en el interior de la boca de la grapa.
- Carga de rotura a tracción: no inferior a 116,55 kN.
- Tras los ensayos de vibración y fatiga, la pieza no debe presentar fisuras ni daños, y la reducción de su carga de deslizamiento y de su carga de rotura no debe superar el 5 %.
- Par de apriete del tornillo de presión: 44~56 N·m.
Descripción general del producto
La grapa de anclaje terminal de cable de contacto tipo tornillo de presión (BJL0807) es uno de los productos principales de la serie de dispositivos de anclaje central de Henan Chuangwit Railway Equipment Co., Ltd. Está destinada al anclaje terminal de cables de contacto tipo CTZH-150, con una sujeción fiable que no daña el conductor.
Características técnicas
- Disponible en varias versiones: con tornillo de presión o reforzada
- Sujeción fiable, sin deslizamiento
- Doble función: protección frente a la rotura y frente al desplazamiento
- Herramientas de instalación de uso común, montaje sencillo
Norma aplicable y control de calidad
El producto cumple la serie de normas TB/T 2075 «Componentes de la catenaria de ferrocarriles electrificados». La grapa ofrece una elevada fuerza de sujeción sin dañar los cables, y su resistencia global no es inferior a la carga nominal del cable fijado; el diseño antiaflojamiento resiste las vibraciones prolongadas. La baja resistencia de transición de la conexión eléctrica garantiza la continuidad eléctrica a ambos lados de la sección de tensión. La empresa cuenta con certificación de producto ferroviario CRCC y certificación del sistema de gestión de la calidad ISO 9001, y cada unidad (lote) se suministra tras superar la inspección final.
Condiciones de servicio y aplicaciones típicas
Adecuada para la zona central de las secciones de tensión de todo tipo de suspensiones de contacto: fija el punto cero de dilatación e impide el arrastre por rotura de cable y los desplazamientos por temperatura. Aplicaciones típicas: zona central de las secciones de tensión de vía principal, secciones de tensión largas, tramos en rampa y tramos de puente y túnel.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra. El producto está integrado en el ámbito de la certificación CRCC y del sistema de gestión de la calidad ISO 9001; los modelos habituales se mantienen en existencias y los pedidos en serie se entregan puntualmente según el plazo contractual. Para consultas técnicas y comerciales, llame al 0375-6051688.
Rendimiento
Condiciones de servicio
Adecuada para la zona central de las secciones de tensión de todo tipo de suspensiones de contacto: fija el punto cero de dilatación e impide el arrastre por rotura de cable y los desplazamientos por temperatura.
Rendimiento mecánico
La grapa ofrece una elevada fuerza de sujeción sin dañar los cables, y su resistencia global no es inferior a la carga nominal del cable fijado; el diseño antiaflojamiento resiste las vibraciones prolongadas.
Rendimiento eléctrico
La baja resistencia de transición de la conexión eléctrica garantiza la continuidad eléctrica a ambos lados de la sección de tensión.
Aplicaciones
Zona central de la sección de tensión de vía principal
En la zona central de la sección de tensión de la vía principal se instala la grapa de anclaje terminal de cable de contacto tipo tornillo de presión, que fija el punto cero longitudinal de la catenaria.
Secciones de tensión largas
En las secciones de tensión largas se emplea la grapa de anclaje terminal tipo tornillo de presión para evitar la acumulación de desplazamientos por temperatura.
Tramos en rampa
En los tramos en rampa, la grapa de anclaje terminal tipo tornillo de presión impide que los cables se desplacen pendiente abajo.
Tramos de puente y túnel
En los tramos singulares de puente y túnel, la grapa de anclaje terminal tipo tornillo de presión garantiza la estabilidad longitudinal de la suspensión.
