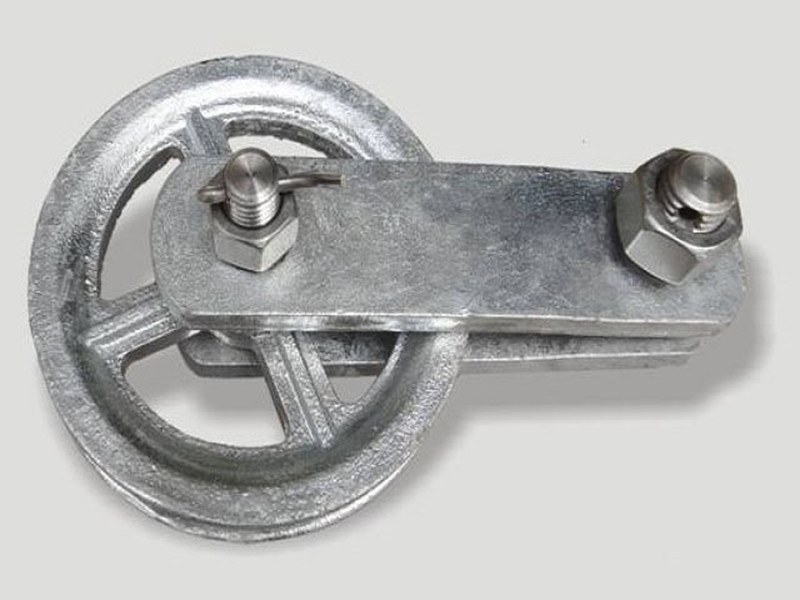

Rueda de equilibrado 13-3
Especificaciones
| Modelo | 13-3 |
|---|---|
| Nº de plano | 13-3 |
| Norma | TB/T 2075.13-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 13: Dispositivos de compensación por trinquete» |
| Instalación | En el punto de bifurcación de los cables de compensación del dispositivo de compensación por trinquete |
Rueda de equilibrado 13-3 (13-3) para la catenaria de ferrocarriles electrificados, destinada a equilibrar la tracción de las ramas de cable en el sistema de compensación por trinquete y a garantizar un reparto uniforme de la tracción entre los distintos cables de compensación.
Cumple los requisitos de la norma TB/T 2075.13-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 13: Dispositivos de compensación por trinquete» y es la pieza de unión equilibradora del sistema de compensación por trinquete.
Descripción general del producto
La rueda de equilibrado se instala en el punto de bifurcación de los cables de compensación del hilo portante y del cable de contacto del dispositivo de compensación por trinquete. La rueda gira con libertad sobre su eje y equilibra automáticamente la diferencia de tracción entre los cables de ambos lados, evitando el desgaste desigual y el desequilibrio de tracción. El soporte de la rueda es forjado, la garganta se ajusta al cable de compensación y los elementos giratorios no requieren mantenimiento. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Rueda de giro libre que equilibra automáticamente la tracción de las dos ramas
- Garganta ajustada al cable de compensación, que evita el desgaste desigual y la salida del cable de la garganta
- Soporte de rueda forjado, con capacidad de carga conforme a los requisitos del sistema
- Estructura compacta, montada conjuntamente con el dispositivo de compensación por trinquete
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.13-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 13: Dispositivos de compensación por trinquete». El proceso productivo cumple los requisitos de auditoría de fábrica de la certificación CRCC y se controla mediante el sistema de gestión de la calidad ISO9001: las materias primas se reverifican a su entrada, las operaciones críticas están controladas en su totalidad y cada lote se entrega tras superar la inspección final.
Condiciones de servicio y aplicaciones típicas
Adecuada para los sistemas de compensación de doble rama (hilo portante y cable de contacto) con dispositivo de compensación por trinquete. El nivel de velocidad se rige por el certificado de certificación y la documentación de diseño, y se suministra junto con el dispositivo de compensación por trinquete completo.
Selección de modelo y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, con recomendaciones de selección adaptadas a las condiciones de la línea y al espacio de montaje, así como fabricación según plano. Para consultas técnicas y comerciales, llame al 0375-6051688.
