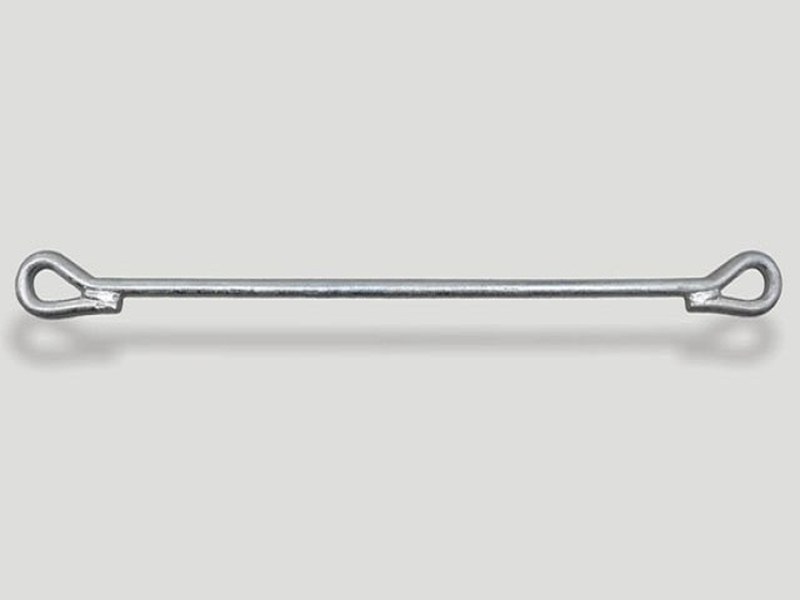

Barra de doble anilla 12-3 (Φ16, Φ20)
Especificaciones
| Modelo | 12-3 |
|---|---|
| Nº de plano | 12-3 |
| Norma | TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Tensores de poleas» |
| Instalación | En el eslabón de tracción del dispositivo de compensación, con ambos extremos unidos a los componentes contiguos mediante pasadores |
Barra de doble anilla 12-3 (12-3) para catenaria de ferrocarriles electrificados, utilizada en los dispositivos de compensación y de anclaje como tirante regulable con anilla en ambos extremos, que permite unir los componentes y ajustar la distancia entre ellos.
Cumple los requisitos de la TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Tensores de poleas» y se ofrece en dos diámetros de barra, Φ16 y Φ20.
Descripción general del producto
La barra de doble anilla es un tirante regulable cuyos dos extremos se conforman en anilla; cada anilla se une al componente contiguo mediante un pasador y el cuerpo de la barra puede equiparse con un tensor de rosca (accesorios tipo tensor de husillo) para el ajuste fino de la longitud. Se forja en una sola pieza a partir de redondo de acero y las anillas se conforman por extrusión, con lo que se obtiene una estructura metalográfica completa y una capacidad portante fiable. La empresa dispone de la certificación de producto ferroviario CRCC.
Características técnicas
- Dos diámetros de barra, Φ16 y Φ20, que cubren distintos niveles de carga
- Conformación fiable de las anillas en ambos extremos y capacidad portante integral
- Puede equiparse con un tensor de ajuste para el reglaje fino de la longitud
- Galvanizado en caliente superficial, apto para ambiente exterior
Norma aplicable y control de calidad
El producto se fabrica conforme a la TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Tensores de poleas». El proceso productivo se ajusta a los requisitos de inspección de fábrica de la certificación CRCC y se controla mediante el sistema de gestión de la calidad ISO 9001: se realiza una verificación de recepción de las materias primas, las operaciones críticas quedan bajo control en todo su desarrollo y el producto se entrega lote a lote tras superar la inspección final de salida.
Condiciones de servicio y aplicaciones típicas
Apto para la unión y el ajuste de los elementos sometidos a tracción en dispositivos de compensación y sistemas de anclaje; el nivel de velocidad se rige por el certificado de conformidad y la documentación de diseño, y el diámetro de barra se elige según el nivel de carga de proyecto.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer soluciones de selección en función de las condiciones de la línea y del espacio de instalación, además de fabricar a medida según plano. Para consultas técnicas y comerciales, llame al 0375-6051688.
