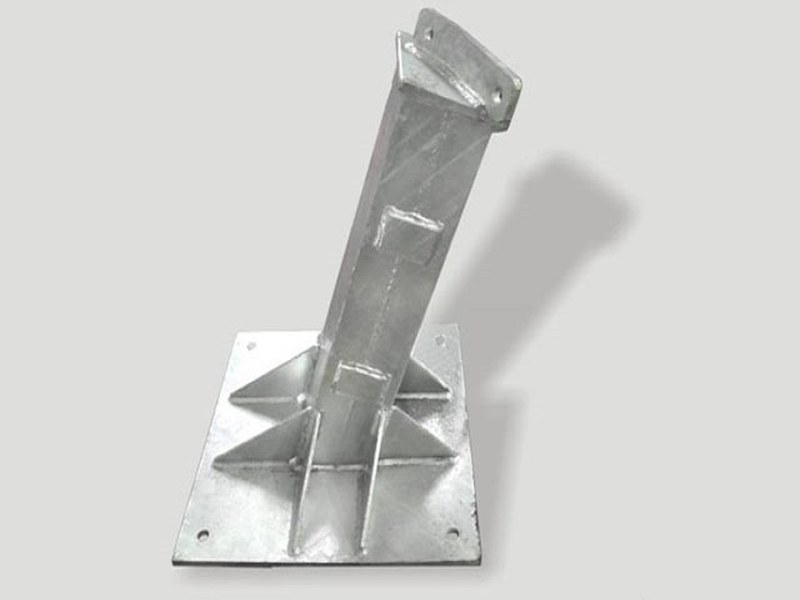

Brazo de anclaje pesado 23-1
Especificaciones
| Modelo | 23-1 |
|---|---|
| Nº de plano | 23-1 |
| Norma | TB/T 2075.23-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 23: Dispositivos de compensación de anclaje en túnel» |
| Instalación | En la pared del túnel o en una cimentación, como punto de apoyo portante del sistema de compensación de anclaje |
Brazo de anclaje pesado 23-1 (23-1) para catenaria de ferrocarriles electrificados, que soporta las cargas de tensión del anclaje en el sistema de compensación de anclaje en túnel y proporciona al dispositivo de compensación un punto de fijación rígido.
Cumple los requisitos de la TB/T 2075.23-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 23: Dispositivos de compensación de anclaje en túnel» y es el elemento resistente pesado del sistema de anclaje en túnel.
Descripción general del producto
El brazo de anclaje pesado es un elemento estructural soldado: el cuerpo del brazo y la placa de base se sueldan formando una sola pieza y se refuerzan con nervios. Se instala en la pared del túnel o en una cimentación específica y soporta la totalidad de las cargas de tensión del anclaje del cable de contacto y del hilo portante; sobre él pueden montarse conjuntos de poleas, marcos de limitación y otros componentes de compensación. Las soldaduras se inspeccionan conforme a norma y la pieza acabada recibe un galvanizado en caliente integral. La empresa dispone de la certificación de producto ferroviario CRCC.
Características técnicas
- Estructura soldada con nervios de refuerzo: elevada rigidez global y alta capacidad portante
- Placa de base con taladros múltiples, para una conexión fiable con los elementos embebidos del túnel
- Compatible con conjuntos de poleas, marcos de limitación y otros componentes de compensación
- Galvanizado en caliente integral, apto para el ambiente húmedo del túnel
Norma aplicable y control de calidad
El producto se fabrica conforme a la TB/T 2075.23-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 23: Dispositivos de compensación de anclaje en túnel». El proceso productivo se ajusta a los requisitos de inspección de fábrica de la certificación CRCC y se controla mediante el sistema de gestión de la calidad ISO 9001: se realiza una verificación de recepción de las materias primas, las operaciones críticas quedan bajo control en todo su desarrollo y el producto se entrega lote a lote tras superar la inspección final de salida.
Condiciones de servicio y aplicaciones típicas
Apto para la fijación y el anclaje del cable de contacto y del hilo portante en el interior de túneles, así como para el sistema de compensación; el nivel de velocidad se rige por el certificado de conformidad y la documentación de diseño. Aplicación típica en las bocas de túnel y en los tramos de anclaje situados dentro del túnel.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer soluciones de selección en función de las condiciones de la línea y del espacio de instalación, además de fabricar a medida según plano. Para consultas técnicas y comerciales, llame al 0375-6051688.
