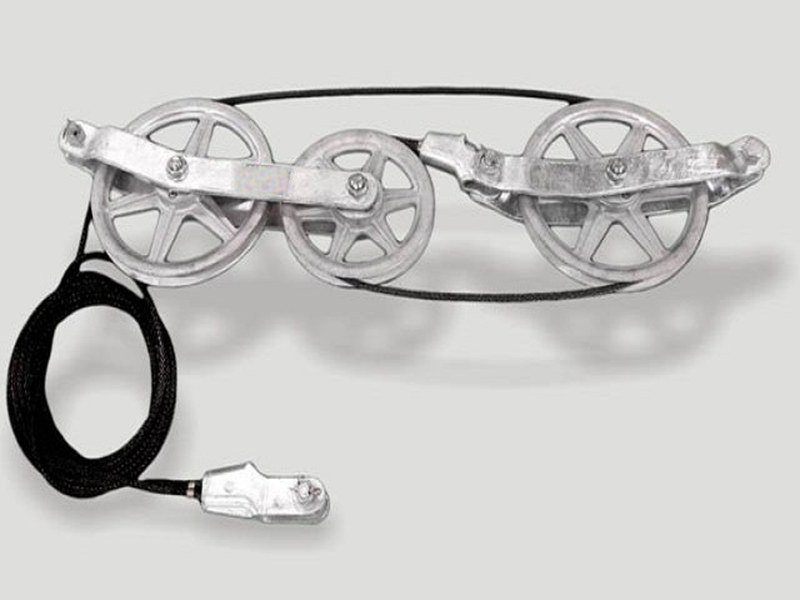

12-1H Conjunto de poleas de compensación (relaciones de transmisión 1:2, 1:3 y 1:4)
Especificaciones
| Modelo | 12-1H |
|---|---|
| Nº de plano | 12-1H |
| Norma | TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Dispositivos de compensación por poleas» |
| Instalación | En el anclaje de la suspensión de contacto, junto con el cable de compensación, la cadena de contrapesos y la base de anclaje |
Conjunto de poleas de compensación 12-1H (12-1H) para catenaria de ferrocarriles electrificados, destinado a modificar la dirección de tiro del cable de compensación y a establecer la relación de transmisión del tiro en los sistemas de compensación del anclaje de la suspensión de contacto, con lo que se compensa automáticamente el tiro de los conductores.
Cumple los requisitos de la norma TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Dispositivos de compensación por poleas». Se ofrece con tres relaciones de transmisión, 1:2, 1:3 y 1:4, con alto rendimiento de transmisión y buena precisión de compensación.
Descripción general del producto
El conjunto de poleas de compensación está formado por poleas de aleación de aluminio, bastidor, pasadores y piezas de unión. La combinación de varias poleas establece la relación de transmisión del cable de compensación, de modo que el desplazamiento del lado de los contrapesos se reduce en la proporción de la relación elegida; así se acorta la carrera del cable de compensación y se reduce el espacio de instalación necesario. Las poleas incorporan una estructura de lubricación sólida sin mantenimiento, giran con suavidad y ofrecen una alta eficiencia de compensación. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Tres relaciones de transmisión disponibles, 1:2, 1:3 y 1:4, adaptadas a distintas longitudes de sección de tensión
- Poleas de aleación de aluminio de diseño aligerado, con lubricación sólida y sin mantenimiento
- Alto rendimiento de transmisión, compensación de tiro estable y flecha constante
- Compatible con conectores tipo D, varillas de doble anillo, varillas de horquilla y otros componentes
Norma aplicada y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Dispositivos de compensación por poleas». El proceso productivo se ajusta a los requisitos de inspección de fábrica de la certificación CRCC y al sistema de gestión de la calidad ISO 9001; las materias primas se verifican a la recepción, las operaciones críticas se controlan en su totalidad y cada lote se entrega tras superar la inspección final.
Condiciones de servicio y aplicaciones típicas
Adecuado para los sistemas de compensación del anclaje de la suspensión de contacto en catenarias de ferrocarriles electrificados; el nivel de velocidad se rige por el certificado de certificación y los documentos de proyecto. Las aplicaciones típicas incluyen el anclaje de secciones de tensión en vía principal, el anclaje de vías en estaciones y los dispositivos de compensación en zonas de gran oscilación térmica.
Selección y servicio
La empresa presta un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer configuraciones adecuadas según las condiciones de la línea y el espacio de instalación, así como fabricar según plano. Para consultas técnicas y comerciales, llame al 0375-6051688.
