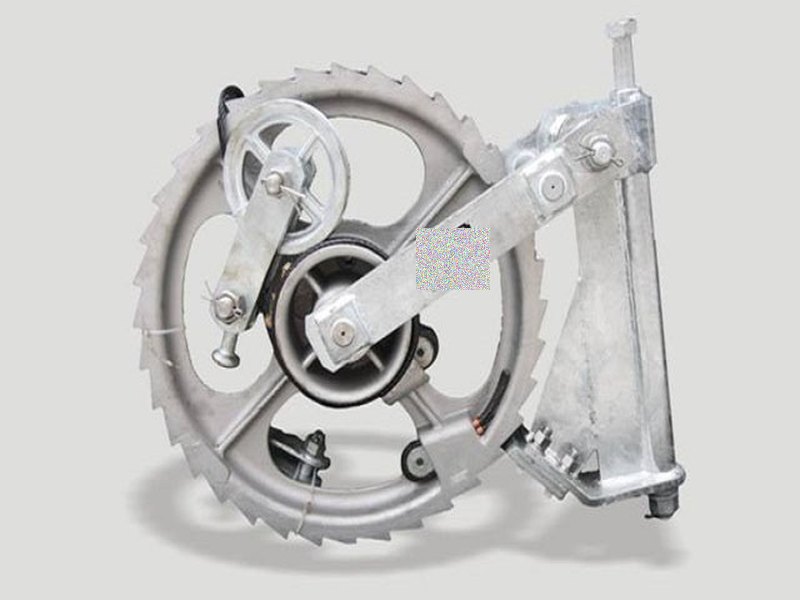

13-1H Tensor de trinquete
Especificaciones
| Modelo | 13-1H |
|---|---|
| Nº de plano | 13-1H |
| Norma | TB/T 2075.13-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 13: Tensores de trinquete» |
| Instalación | En el poste de anclaje o en el soporte de anclaje inferior, montado junto con el conjunto de contrapesas, el cable de compensación y la base de anclaje inferior |
Tensor de trinquete 13-1H para catenaria de ferrocarriles electrificados, utilizado para compensar automáticamente la tensión del cable de contacto y del hilo portante mediante la relación de transmisión del trinquete y el contrapeso, y dotado de frenado por rotura del conductor.
Cumple los requisitos de la norma TB/T 2075.13-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 13: Tensores de trinquete», con un alto rendimiento de transmisión de la compensación y un frenado fiable.
Descripción general del producto
El tensor de trinquete se compone del cuerpo del trinquete, el soporte, el cable de compensación, la rueda de equilibrio y las piezas de conexión. Aprovechando el principio de relación entre la rueda mayor y la rueda menor del trinquete, consigue la compensación a tensión constante del conductor con un conjunto de contrapesas de menor peso; en caso de rotura del conductor, el mecanismo de frenado actúa e impide que las contrapesas caigan al suelo y que el accidente se agrave. El dispositivo tiene un largo periodo sin mantenimiento y su estado de funcionamiento se comprueba a simple vista. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Compensación por relación de trinquete: menor cantidad de contrapesas y alta precisión de compensación
- Frenado por rotura del conductor fiable, que evita eficazmente que el accidente se agrave
- Largo periodo sin mantenimiento y estado del trinquete y de la garganta del cable verificable a la vista
- Soporte y base suministrados completos para un montaje y un ajuste sencillos
Normas aplicables y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.13-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 13: Tensores de trinquete»; el proceso productivo cumple los requisitos de inspección de fábrica de la certificación CRCC y se controla mediante el sistema de gestión de la calidad ISO9001. Se realiza una reverificación de las materias primas a su entrada y se controlan todas las operaciones críticas, y cada lote se entrega una vez superada la inspección de salida de fábrica.
Condiciones de servicio y aplicaciones típicas
Se emplea en la compensación de la tensión del anclaje inferior de las secciones de tensión de la catenaria de ferrocarriles electrificados; el nivel de velocidad se rige por el certificado de homologación y los documentos de diseño. Las aplicaciones típicas incluyen secciones de tensión de vía principal, haces de vías en estaciones, tramos elevados de ferrocarril urbano y líneas de regiones con grandes amplitudes térmicas.
Selección de modelo y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro por lotes y la asistencia técnica en obra; además, propone la selección de componentes asociados según las condiciones de la línea y el espacio de montaje, y fabrica a medida según plano. Para asistencia técnica y consultas comerciales, llame al 0375-6051688.
