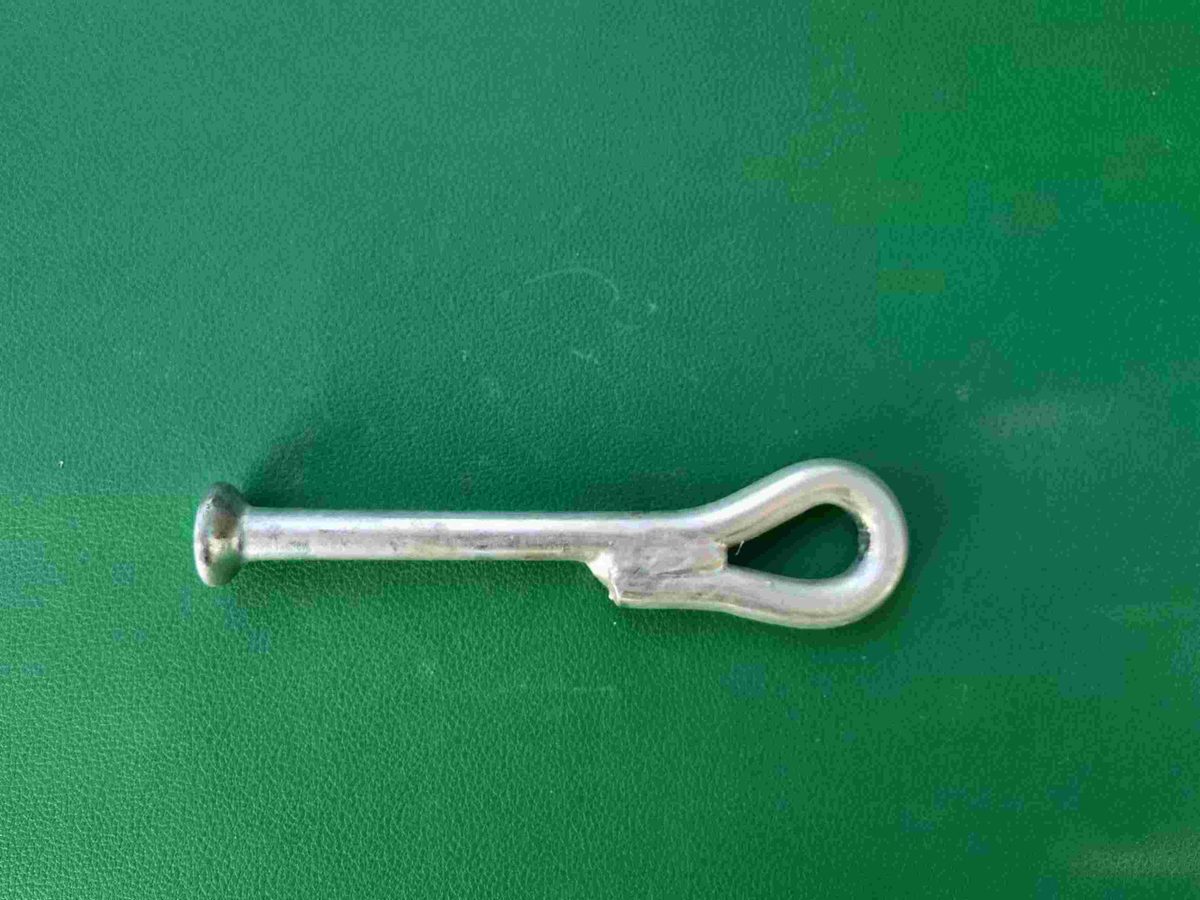

Barra de espiga y anilla 12-4 (Φ16, Φ20)
Especificaciones
| Modelo | 12-4 |
|---|---|
| Nº de plano | 12-4 |
| Norma | TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Tensores de poleas» |
| Instalación | En el eslabón de transición del dispositivo de compensación: un extremo a la pieza de espiga y el otro a la pieza de anilla |
Barra de espiga y anilla 12-4 (12-4) para catenaria de ferrocarriles electrificados, que permite la transición entre dos tipos de conexión: el extremo de espiga (asiento de espiga) y el extremo de anilla.
Cumple los requisitos de la TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Tensores de poleas» y se ofrece en dos diámetros de barra, Φ16 y Φ20.
Descripción general del producto
La barra de espiga y anilla es una pieza de transición con conexión de espiga (asiento de espiga) en un extremo y conexión de anilla en el otro, ampliamente utilizada en dispositivos de compensación y sistemas de anclaje para pasar de un tipo de conexión a otro entre componentes. El cuerpo forjado y la cabeza de espiga presentan un ajuste dimensional de alta precisión, lo que facilita el montaje y el desmontaje con una unión fiable. La empresa dispone de la certificación de producto ferroviario CRCC.
Características técnicas
- Transición integrada entre la conexión de espiga y la conexión de anilla
- Dos diámetros de barra disponibles, Φ16 y Φ20
- Ajuste de alta precisión en la cabeza de espiga, sin holgura en la unión
- Galvanizado en caliente superficial, para un servicio exterior prolongado y fiable
Norma aplicable y control de calidad
El producto se fabrica conforme a la TB/T 2075.12-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 12: Tensores de poleas». El proceso productivo se ajusta a los requisitos de inspección de fábrica de la certificación CRCC y se controla mediante el sistema de gestión de la calidad ISO 9001: se realiza una verificación de recepción de las materias primas, las operaciones críticas quedan bajo control en todo su desarrollo y el producto se entrega lote a lote tras superar la inspección final de salida.
Condiciones de servicio y aplicaciones típicas
Apto para la unión de transición entre piezas de espiga y piezas de anilla en dispositivos de compensación y sistemas de anclaje; el nivel de velocidad se rige por el certificado de conformidad y la documentación de diseño, y el producto se suministra conjuntamente con el tensor completo.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer soluciones de selección en función de las condiciones de la línea y del espacio de instalación, además de fabricar a medida según plano. Para consultas técnicas y comerciales, llame al 0375-6051688.
