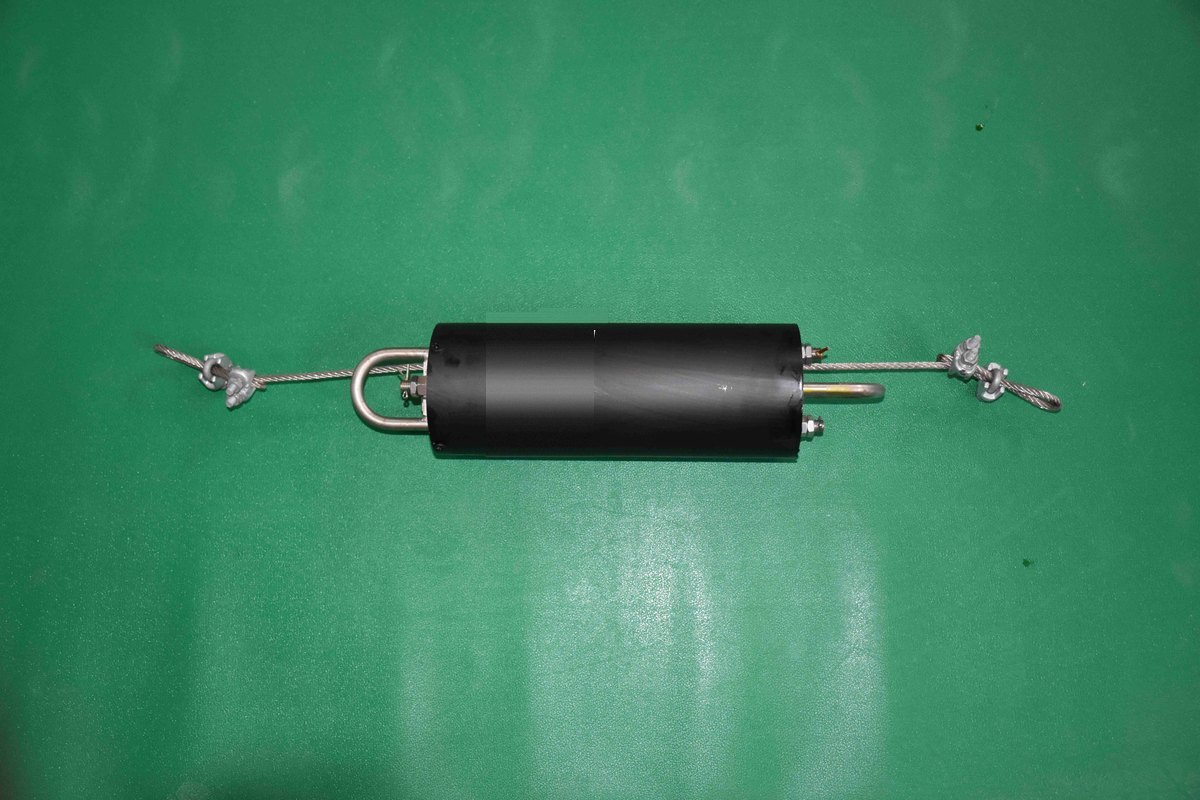

Compensador de resorte 17-4 (estructura S/L, variantes de montaje A~D)
Especificaciones
| Modelo | 17-4SA~SD, 17-4LA~LD |
|---|---|
| Nº de plano | 17-4 (S/L) |
| Norma | TB/T 2075.17-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 17: Dispositivos de conexión de viga transversal flexible» |
| Instalación | En el punto de suspensión o en el anclaje inferior de la viga transversal flexible, montado junto con las piezas de suspensión y conexión |
Compensador de resorte 17-4 para catenaria de ferrocarriles electrificados (17-4SA/SB/SC/SD, 17-4LA/LB/LC/LD), empleado en las estructuras de suspensión con viga transversal flexible para compensar automáticamente la variación de la tensión del hilo con la temperatura y mantener constante la tensión de suspensión.
Cumple los requisitos de la norma TB/T 2075.17-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 17: Dispositivos de conexión de viga transversal flexible»; la estructura se ofrece en dos clases, S y L, cada una con cuatro variantes de montaje A/B/C/D, lo que da un total de 8 modelos (17-4SA~SD, 17-4LA~LD), seleccionables según los planos de diseño.
Descripción general del producto
El compensador de resorte está formado por la unidad de tensión por resorte, el mecanismo de regulación y las piezas de conexión, y se instala en el punto de anclaje inferior o en el punto de suspensión de la viga transversal flexible; aprovecha la característica de fuerza constante del resorte para absorber automáticamente el alargamiento y acortamiento del hilo debidos a las variaciones de temperatura, sin necesidad de espacio para contrapesos, por lo que resulta idóneo para estaciones con viga transversal flexible y otras ubicaciones con espacio de instalación limitado. Las variantes de montaje A/B/C/D corresponden a distintas orientaciones de la interfaz de montaje y se seleccionan según los planos de diseño. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Compensación a fuerza constante por resorte, con largos intervalos sin mantenimiento y sin necesidad de contrapesos ni cables de compensación
- Variantes de montaje SD y SB, adaptables a distintas estructuras de viga transversal flexible
- Unidad de resorte totalmente estanca, con buena protección anticorrosiva e inspección visual directa
- Escaso espacio de instalación, apto para la renovación de estaciones y para ubicaciones con espacio limitado
Normas aplicadas y control de calidad
El producto cumple la norma TB/T 2075.17-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 17: Dispositivos de conexión de viga transversal flexible»; el proceso productivo sigue los requisitos de inspección de fábrica de la certificación CRCC y se controla mediante el sistema de gestión de la calidad ISO 9001, con reverificación de la materia prima a la entrada y control de todo el proceso en las operaciones críticas, y cada lote se entrega tras superar la inspección de rutina en fábrica.
Condiciones de servicio y aplicaciones típicas
Adecuado para las suspensiones con viga transversal flexible en estaciones de ferrocarriles electrificados y para los tramos de catenaria que requieren compensación de tensión por resorte; la clase de velocidad se rige por el certificado de certificación y la documentación de diseño. Aplicaciones típicas: vigas transversales flexibles de grandes estaciones y compensación de la suspensión en vías de carga y en vías de recepción y expedición.
Selección y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, y puede proponer la selección de los componentes según las condiciones de la línea y el espacio de instalación, con fabricación a medida según planos. Para asistencia técnica y consultas comerciales, llame al 0375-6051688.
