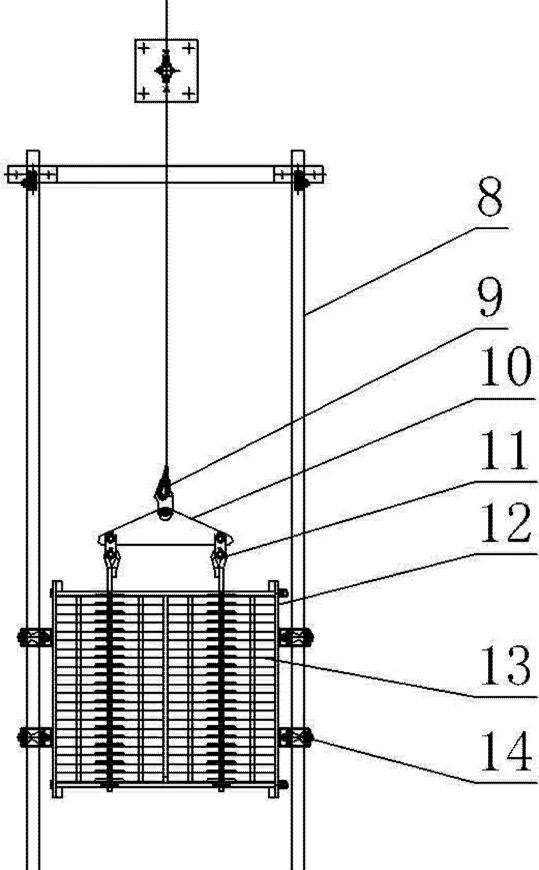

Bastidor limitador 23-6 para túnel (tipos B/C)
Especificaciones
| Modelo | 23-6B / 23-6C |
|---|---|
| Nº de plano | 23-6 (B/C) |
| Norma | TB/T 2075.23-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 23: Dispositivos de compensación para anclaje en túnel» |
| Instalación | En el punto de anclaje del túnel, montado junto con el brazo de anclaje y el conjunto de poleas |
El bastidor limitador 23-6 para túnel (23-6B / 23-6C) se utiliza en la catenaria de ferrocarriles electrificados para restringir el balanceo y el desplazamiento del conjunto de contrapesos (elemento móvil) en el sistema de compensación anclado en túnel, garantizando un funcionamiento suave de la compensación.
Cumple los requisitos de la norma TB/T 2075.23-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 23: Dispositivos de compensación para anclaje en túnel». El tipo B es de doble barra y el tipo C de guiado, por lo que se adaptan a distintas condiciones de instalación en túnel.
Descripción general del producto
El bastidor limitador para túnel se instala en el punto de anclaje del interior del túnel, donde guía y limita el elemento móvil del sistema de compensación y evita su balanceo y su bloqueo. El tipo B de doble barra y el tipo C de guiado responden a distintas exigencias de carga y de espacio de montaje. El bastidor es una estructura soldada de perfiles de acero, totalmente galvanizada en caliente contra la corrosión. La empresa cuenta con la certificación de producto ferroviario CRCC.
Características técnicas
- Dos estructuras disponibles: tipo B de doble barra y tipo C de guiado
- Guiado y limitación fiables; el elemento móvil se desplaza con suavidad y sin bloqueos
- Estructura soldada de perfiles de acero, con buena rigidez global
- Galvanizado en caliente contra la corrosión, apto para ambientes húmedos de túnel
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 2075.23-2024 «Componentes de la catenaria de ferrocarriles electrificados. Parte 23: Dispositivos de compensación para anclaje en túnel». El proceso productivo cumple los requisitos de auditoría de fábrica de la certificación CRCC y se controla mediante el sistema de gestión de la calidad ISO9001: las materias primas se reverifican a su entrada, las operaciones críticas están controladas en su totalidad y cada lote se entrega tras superar la inspección final.
Condiciones de servicio y aplicaciones típicas
Adecuado para el guiado y la limitación del elemento móvil del sistema de compensación anclado en el interior del túnel. El nivel de velocidad se rige por el certificado de certificación y la documentación de diseño, y el modelo se selecciona según la sección del túnel y los requisitos de carga.
Selección de modelo y servicio
La empresa ofrece un servicio integral que abarca el cálculo de selección, la confirmación de planos, el suministro en serie y la asistencia técnica en obra, con recomendaciones de selección adaptadas a las condiciones de la línea y al espacio de montaje, así como fabricación según plano. Para consultas técnicas y comerciales, llame al 0375-6051688.
