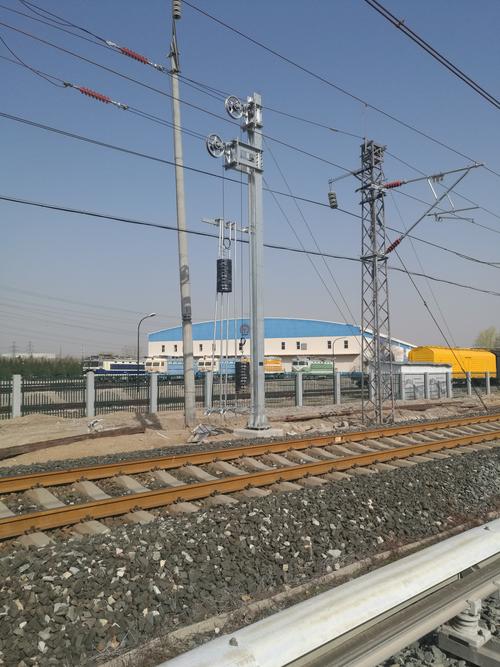

Poste de anclaje de acero con tirantes Gm350-250/15
Galvanizado en caliente · Exclusivo para articulaciones de sección de tensión
Especificaciones
| Modelo | Gm350-250/15 |
|---|---|
| Norma | Serie de normas GB/T 25020 y TB/T 2286 «Postes de acero para catenaria de ferrocarriles electrificados» |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Acero Q235B/Q355B galvanizado en caliente, hormigón pretensado, aleación de aluminio (para reparaciones de emergencia) |
| Instalación | Instalación enterrada directa o sobre base con brida; izado del poste completo |
Gm designa el poste de anclaje de acero con tirantes, destinado a articulaciones de sección de tensión, puntos de anclaje y otros emplazamientos que requieren una fijación adicional mediante tirantes. En el modelo Gm350-250/15, la cifra 350-250 indica la capacidad del poste en distintas direcciones (kN·m) y 15 la altura del poste (m). El producto se fabrica según la serie de normas GB/T 25020 y utiliza acero Q235B/Q345 con galvanización en caliente como protección anticorrosiva.
| Modelo | Gm350-250/15 |
| Significado del modelo | Gm: poste de anclaje de acero con tirantes; 350-250: capacidad en distintas direcciones (kN·m); 15: altura (m) |
| Capacidad del poste | 350-250 kN·m (en distintas direcciones) |
| Altura del poste | 15 m |
| Norma aplicable | Serie GB/T 25020 |
| Material principal | Acero de calidad Q235B o Q345 |
| Protección anticorrosiva | Galvanización en caliente; con espesor ≥5mm, masa del recubrimiento de zinc ≥610g/m² |
| Aplicación | Postes de anclaje que requieren fijación adicional con tirantes (articulaciones de sección de tensión, puntos de anclaje) |
Rendimiento
Condiciones de servicio
Adecuado para estructuras de soporte de catenaria en plena vía y en estaciones; soporta las cargas de suspensión, de viento y de hielo.
Rendimiento mecánico
El momento flector de verificación normalizado cumple la serie de grados de la TB/T 2286; la protección por galvanización en caliente tiene una vida útil ≥30 años. La resistencia al fisuramiento de los postes de hormigón se ha validado mediante ensayo de tipo.
Rendimiento eléctrico
Se suministra con terminal de puesta a tierra y cumple los requisitos de puesta a tierra del poste y de protección frente a corrientes vagabundas.
Aplicaciones
Plena vía
En plena vía, el poste de anclaje de acero con tirantes Gm350-250/15 se selecciona y dispone según el vano y las cargas.
Garganta de estación
En las zonas de varias vías de la estación, el poste de anclaje de acero con tirantes Gm350-250/15 se utiliza junto con vigas transversales rígidas.
Reparación de emergencia
Ante la rotura de un poste por un siniestro, la versión de aluminio para reparaciones de emergencia del poste Gm350-250/15 permite restablecer con rapidez el suministro eléctrico.
Ambiente corrosivo
En ambientes corrosivos costeros se refuerza el espesor del recubrimiento de galvanización en caliente del poste Gm350-250/15.
