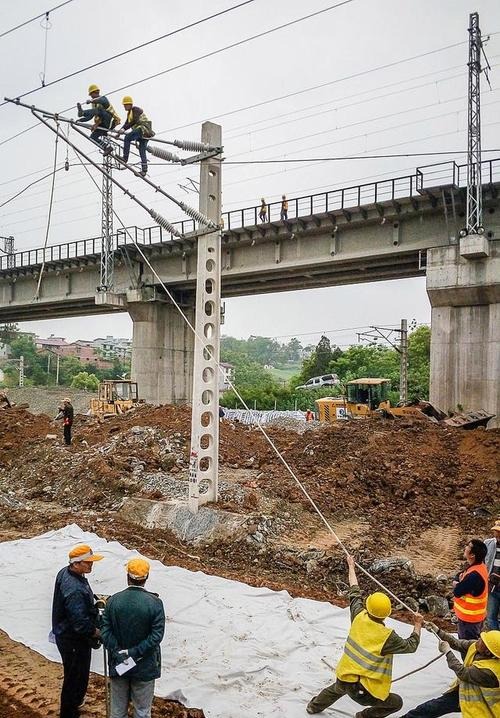

Postes de hormigón pretensado con travesaños horizontales de la serie H
Hormigón pretensado C50 según TB/T 2286
Especificaciones
| Modelo | Serie H |
|---|---|
| Norma | GB/T 25020 y la serie de normas TB/T 2286 «Postes de acero para catenaria de ferrocarriles electrificados» |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Acero Q235B/Q355B galvanizado en caliente, hormigón pretensado, aleación de aluminio (emergencia) |
| Instalación | Montaje con empotramiento directo o cimentación de brida, izado del poste completo |
Los postes de hormigón pretensado con travesaños horizontales (tipo H) tienen un coste relativamente bajo y buen aislamiento, por lo que se emplean de forma muy generalizada en las líneas convencionales. El producto se diseña y fabrica conforme a la serie de normas sectoriales TB/T 2286, con una clase resistente de hormigón no inferior a C50. En la designación, la H indica poste de hormigón con travesaños horizontales y las cifras indican sucesivamente la capacidad del poste (kN·m), la altura sobre el terreno y la profundidad de empotramiento (m); algunos postes emplean cimentación de copa (con denominador 1,5 en la designación) o cimentación de brida.
| Modelos habituales | Capacidad del poste (kN·m) | Altura sobre el terreno (m) | Profundidad de empotramiento (m) | Observaciones |
|---|---|---|---|---|
| H60/8.7+3.0 | 60 | 8,7 | 3,0 | Uno de los modelos habituales más básicos |
| H78/8.7+3.0 | 78 | 8,7 | 3,0 | Capacidad algo mayor |
| H170-250/12+3.5 | 170 | 12 | 3,5 | Poste de gran capacidad y gran altura |
| Norma aplicada | Serie TB/T 2286 |
| Tipo estructural | Con travesaños horizontales (tipo H) |
| Resistencia del hormigón | No inferior a C50 |
| Tipo de cimentación | Cimentación de copa (denominador 1,5) o cimentación de brida |
| Ámbito de aplicación | Estructuras de apoyo de la catenaria en ferrocarriles convencionales |
Rendimiento
Condiciones de servicio
Adecuado para las estructuras de apoyo de la catenaria en plena vía y en estaciones; soporta las cargas de suspensión, de viento y de hielo.
Rendimiento mecánico
El momento de verificación normalizado cumple la serie de grados de TB/T 2286; la protección anticorrosiva por galvanizado en caliente tiene una vida útil ≥30 años; la resistencia al fisuramiento de los postes de hormigón se verifica mediante ensayos de tipo.
Rendimiento eléctrico
Incluye terminal de puesta a tierra, conforme a los requisitos de puesta a tierra del poste y de protección contra corrientes vagabundas.
Aplicaciones
Plena vía
Los postes de hormigón pretensado con travesaños horizontales de la serie H se disponen en plena vía según el vano y las cargas.
Cuellos de estación
En las zonas de múltiples vías de las estaciones, los postes de hormigón pretensado con travesaños horizontales de la serie H se utilizan con vigas transversales rígidas.
Reparación de emergencia
En caso de rotura del poste por una catástrofe, los postes de hormigón pretensado con travesaños horizontales de la serie H en aleación de aluminio permiten restablecer rápidamente el suministro.
Ambientes corrosivos
En ambientes corrosivos costeros, los postes de hormigón pretensado con travesaños horizontales de la serie H llevan un galvanizado en caliente reforzado.
