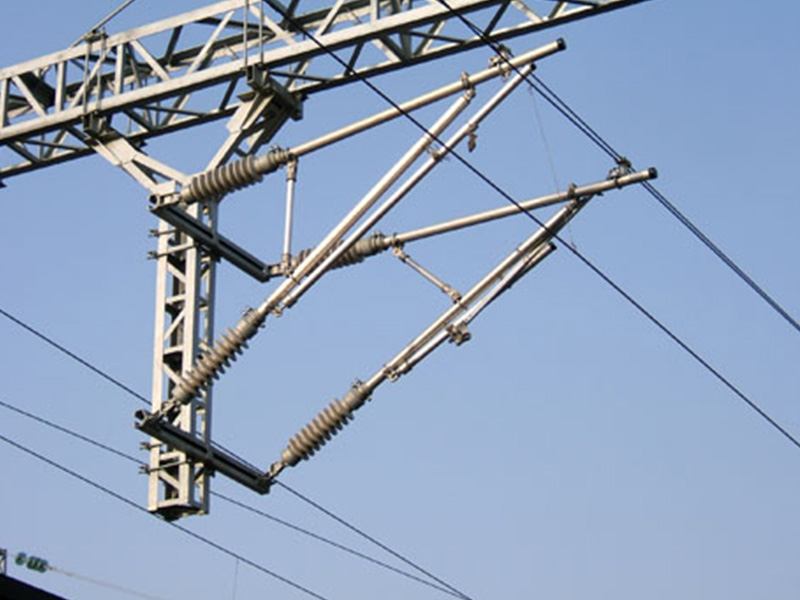

Postes de acero de celosía de la serie G
GB/T 25020, galvanizado en caliente, Q235B/Q345
Especificaciones
| Modelo | Serie G y serie Gq de postes de acero de puente de patas rectas (25 modelos certificados) |
|---|---|
| Norma | Serie de normas GB/T 25020 y TB/T 2286 «Postes de acero para catenaria de ferrocarriles electrificados» |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Acero Q235B/Q355B galvanizado en caliente, hormigón pretensado, aleación de aluminio (emergencia) |
| Instalación | Montaje enterrado o sobre cimentación con brida; izado del poste completo |
El poste de acero de celosía ofrece alta resistencia y buena tolerancia a los impactos, y se emplea ampliamente en la vía principal, en las estaciones y en otros tramos que requieren gran capacidad portante. El producto se diseña y fabrica según la serie de normas nacionales GB/T 25020; en la designación, la G representa el poste de acero de celosía y las cifras indican sucesivamente la capacidad del poste (kN·m) y su altura (m). Se emplea acero de grado Q235B o Q345, con protección anticorrosiva por galvanizado en caliente (masa de recubrimiento ≥610g/m² para espesores ≥5mm).
| Modelos habituales | Capacidad del poste (kN·m) | Altura del poste (m) | Observaciones |
|---|---|---|---|
| G50/9.5 | 50 | 9,5 | Poste de menor capacidad y menor altura |
| G150/13 | 150 | 13 | Capacidad y altura medias, de amplia aplicación |
| G200/15 | 200 | 15 | Gran capacidad y gran altura, para ubicaciones con esfuerzos elevados |
Cobertura de modelos certificados
La certificación abarca 25 modelos: postes de línea de la serie G (capacidad 150~750kN·m, alturas 13/15/20m) y postes de acero de puente de patas rectas de la serie Gq (capacidad 80~200kN·m, alturas 9~12,5m).
Serie G (14 modelos): G150/13, G200/13, G200/15, G250/13, G250/15, G300/15, G350/15, G400/15, G450/15, G500/15, G550/15, G600/15, G650/20, G750/20
Serie Gq (11 modelos): Gq80/9, Gq100/9, Gq120/9, Gq100/11.5, Gq120/11.5, Gq100/12, Gq120/12, Gq200/12, Gq100/12.5, Gq120/12.5, Gq200/12.5
| Norma aplicada | Serie GB/T 25020 |
| Tipo estructural | Celosía (también disponibles postes de tubo de acero cuadrado, tubo de acero circular y perfil H) |
| Material principal | Acero de grado Q235B o Q345 |
| Requisitos anticorrosivos | Galvanizado en caliente; masa de recubrimiento ≥610g/m² para espesores ≥5mm |
| Otros prefijos de modelo | Gs (poste de brazo para doble vía), Gz (poste de acero estrecho), Gq (poste de acero de puente de patas rectas, para tramos de puente), etc. |
| Ámbito de aplicación | Vía principal, estaciones y otros tramos que requieren gran capacidad portante |
Rendimiento
Condiciones de servicio
Adecuado para las estructuras de soporte de catenaria en tramos entre estaciones y en estaciones, donde soporta las cargas de suspensión, de viento y de hielo.
Rendimiento mecánico
El momento de prueba normalizado cumple la serie de grados de la norma TB/T 2286 y la vida anticorrosiva del galvanizado en caliente es ≥30 años; la resistencia al agrietamiento de los postes de hormigón se verifica mediante ensayos de tipo.
Rendimiento eléctrico
Incluye terminal de puesta a tierra, que satisface los requisitos de puesta a tierra del poste y de protección contra las corrientes vagabundas.
Aplicaciones
Tramos entre estaciones de la vía principal
En los tramos entre estaciones de la vía principal, los postes de acero de celosía de la serie G se seleccionan y disponen según el vano y las cargas.
Zona de entrada de estaciones
En las zonas de entrada de estaciones con varias vías, los postes de acero de celosía de la serie G se emplean junto con vigas transversales rígidas.
Reparación de emergencia
Ante la rotura de postes por catástrofe, los postes de acero de celosía de la serie G de aleación de aluminio permiten restablecer rápidamente el suministro.
Ambientes corrosivos
En ambientes corrosivos costeros, los postes de acero de celosía de la serie G incorporan un recubrimiento de galvanizado en caliente reforzado.
