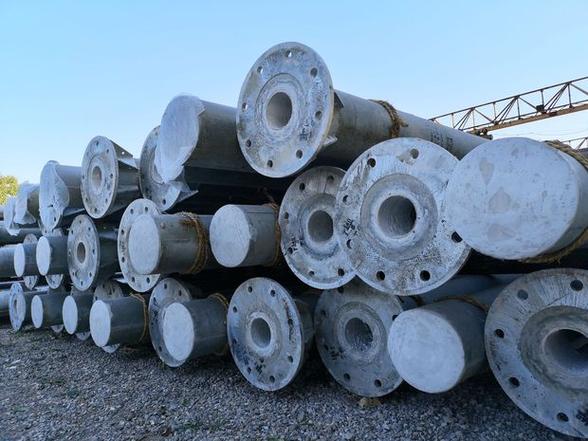

Poste de hormigón pretensado de sección anular y diámetro constante Φ300/Φ350
TB/T 2286 · Sección anular de diámetro constante
Especificaciones
| Modelo | Φ300/Φ350 |
|---|---|
| Norma | TB/T 2286-2020 «Postes de hormigón pretensado para catenaria de ferrocarriles electrificados» |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Acero Q235B/Q355B galvanizado en caliente, hormigón pretensado, aleación de aluminio (para reparaciones de emergencia) |
| Instalación | Instalación enterrada directa o sobre base con brida; izado del poste completo |
El poste de hormigón pretensado de sección anular y diámetro constante emplea una sección anular de diámetro constante, con un coste relativamente bajo y un buen aislamiento, y se utiliza ampliamente en la catenaria de ferrocarriles de velocidad convencional. El producto se fabrica según la norma sectorial de la serie TB/T 2286, con una clase de resistencia del hormigón no inferior a C50, y el modelo se designa generalmente por el diámetro y la longitud, por ejemplo Φ300, Φ350, etc.
| Especificaciones habituales | Φ300, Φ350, etc. (designados por diámetro y longitud) |
| Norma aplicable | Serie TB/T 2286 |
| Tipo estructural | Anular de diámetro constante (sección anular, diámetro constante) |
| Resistencia del hormigón | No inferior a C50 |
| Tipo de cimentación | Cimentación de copa o cimentación con brida |
| Campo de aplicación | Estructuras de soporte de catenaria en ferrocarriles de velocidad convencional |
Rendimiento
Condiciones de servicio
Adecuado para estructuras de soporte de catenaria en plena vía y en estaciones; soporta las cargas de suspensión, de viento y de hielo.
Rendimiento mecánico
El momento flector de verificación normalizado cumple la serie de grados de la TB/T 2286; la protección por galvanización en caliente tiene una vida útil ≥30 años. La resistencia al fisuramiento de los postes de hormigón se ha validado mediante ensayo de tipo.
Rendimiento eléctrico
Se suministra con terminal de puesta a tierra y cumple los requisitos de puesta a tierra del poste y de protección frente a corrientes vagabundas.
Aplicaciones
Plena vía
En plena vía, el poste de hormigón pretensado de sección anular y diámetro constante Φ300/Φ350 se selecciona y dispone según el vano y las cargas.
Garganta de estación
En las zonas de varias vías de la estación, el poste de hormigón pretensado Φ300/Φ350 se utiliza junto con vigas transversales rígidas.

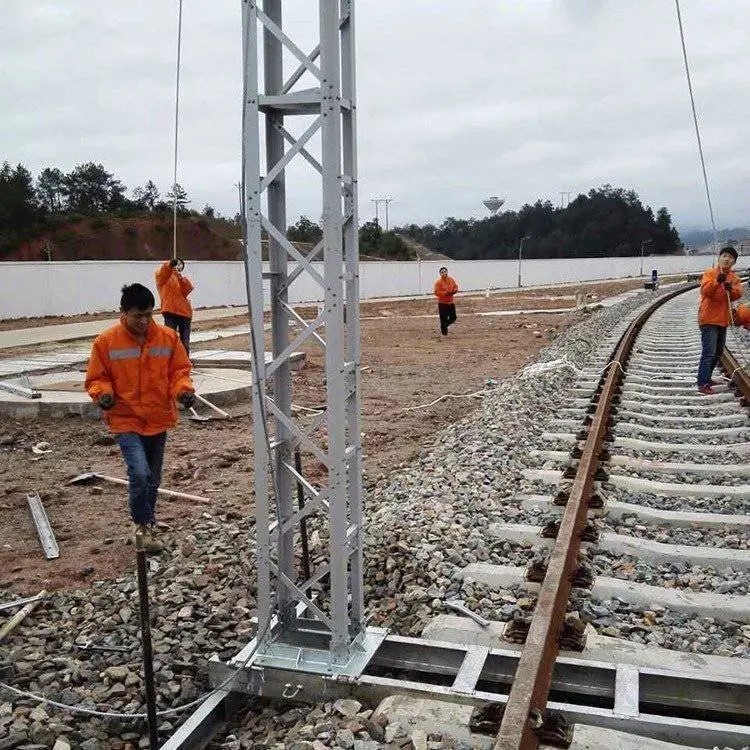

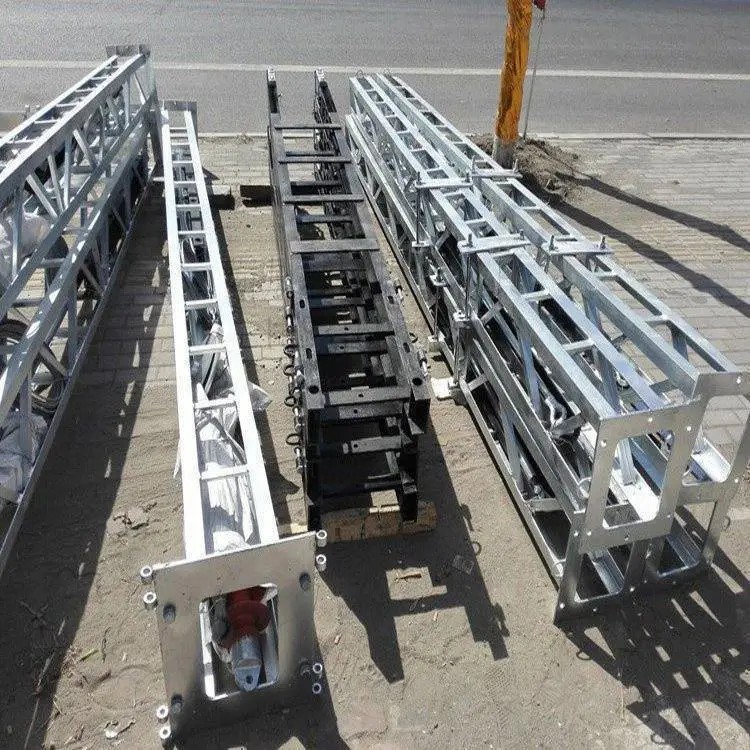

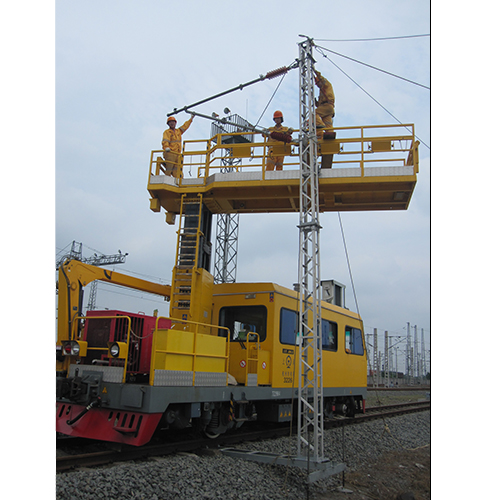

Reparación de emergencia
Ante la rotura de un poste por un siniestro, la versión de aluminio para reparaciones de emergencia del poste Φ300/Φ350 permite restablecer con rapidez el suministro eléctrico.
Ambiente corrosivo
En ambientes corrosivos costeros se refuerza el espesor del recubrimiento de galvanización del poste Φ300/Φ350.
