Cable trenzado de cobre duro serie JT
Especificaciones
| Modelo | JT |
|---|---|
| Norma | TB/T 3111.1-2026 «Cables trenzados para catenaria de ferrocarriles electrificados. Parte 1: Cables trenzados de cobre y de aleación de cobre» |
| Tensión nominal | Apto para sistemas de alimentación de tracción de corriente alterna a 25 kV y frecuencia industrial |
| Velocidad de diseño | Según el diseño de la suspensión de contacto (habitualmente como hilo portante en líneas convencionales y de ferrocarril urbano) |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Cobre duro (cable de alambre de cobre circular para usos eléctricos) |
| Instalación | Tendido en el sistema de suspensión de contacto, con dispositivo de compensación de tensión |
Cable trenzado de cobre duro serie JT
Uso del producto: conductor para la catenaria aérea de ferrocarriles electrificados
Modelos del producto: JT70, JT95, JT120, JT150 (el JT150 se ofrece con dos estructuras: 1×19 y 1×37)
Norma aplicable: TB/T 3111.1-2026 «Cables trenzados para catenaria de ferrocarriles electrificados. Parte 1: Cables trenzados de cobre y de aleación de cobre»
Especificaciones principales del cable trenzado de cobre duro serie JT (serie TB/T 3111):

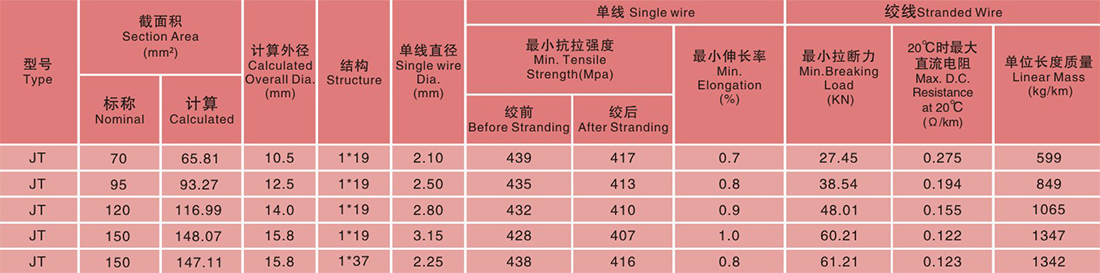

| Modelo | Estructura | Sección calculada mm² | Diámetro exterior del cable mm | Diámetro del alambre mm | Carga de rotura kN ≥ | Masa por unidad de longitud kg/km |
|---|---|---|---|---|---|---|
| JT70 | 1×19 | 65,81 | 10,50 | 2,10 | 27,45 | 599 |
| JT95 | 1×19 | 93,27 | 12,50 | 2,50 | 38,54 | 849 |
| JT120 | 1×19 | 116,99 | 14,00 | 2,80 | 48,01 | 1065 |
| JT150 | 1×19 | 148,07 | 15,80 | 3,15 | 60,21 | 1347 |
| JT150 | 1×37 | 147,11 | 15,75 | 2,25 | 61,21 | 1342 |
Los valores de la tabla se han elaborado a partir de los datos de las normas nacionales y del sector ferroviario vigentes; para el pedido prevalecen la última versión de la norma y el acuerdo técnico de suministro.
Descripción del producto
El cable trenzado de cobre duro serie JT está diseñado y fabricado por Henan Chuangwit Railway Equipment Co., Ltd. conforme a las normas del sector ferroviario. Se trata de un conductor específico para la catenaria aérea de los ferrocarriles electrificados, con buena conductividad y alta resistencia a la tracción, destinado a hilo portante y a conductores de suspensión adicional.
Características técnicas
- Resistente al desgaste y a la fatiga, con una larga vida útil frente al desgaste
- Suministro conforme al sistema de tensiones de la norma TB/T 3111.1-2026
- Aplicación consolidada como hilo portante y como conductor de suspensión adicional
- Combina una alta conductividad con una alta resistencia mecánica
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma TB/T 3111.1-2026 «Cables trenzados para catenaria de ferrocarriles electrificados. Parte 1: Cables trenzados de cobre y de aleación de cobre»; su resistencia a la tracción y su alargamiento cumplen los requisitos del sistema de tensiones de la norma, y la estructura del cable es uniforme y resistente a la fatiga. La conductividad es ≥97 % IACS (cobre duro) y la capacidad de transporte de corriente satisface los cálculos de la alimentación de tracción. La empresa cuenta con la certificación de producto ferroviario CRCC y con la certificación del sistema de gestión de la calidad ISO 9001, y cada unidad (lote) se entrega una vez superada la inspección de salida.
Condiciones de servicio y aplicaciones típicas
Adecuado para catenarias de ferrocarril de alta velocidad, convencional y urbano, donde soporta la conducción de corriente continua, las vibraciones y la corrosión atmosférica. Los escenarios de aplicación típicos son el ferrocarril de alta velocidad, el ferrocarril convencional y de carga pesada, el ferrocarril urbano y los ambientes corrosivos de la costa.
Selección y servicio
Con 15 años de experiencia en el desarrollo y la fabricación de material de electrificación ferroviaria, la empresa ofrece a este producto un apoyo de ciclo completo —selección, personalización, suministro y posventa— y presta servicio a más de 20 administraciones ferroviarias y a varias líneas de ferrocarril urbano del país. Para documentación técnica y compras, puede llamar al 0375-6051688.
Rendimiento
Condiciones de servicio
Apto para catenarias de ferrocarril de alta velocidad, convencional y urbano; soporta la conducción de corriente continua, las vibraciones y la corrosión atmosférica.
Rendimiento mecánico
La resistencia a la tracción y el alargamiento cumplen los requisitos de la norma TB/T 3111.1-2026; la estructura del cable es uniforme y resistente a la fatiga.Rendimiento eléctrico
Conductividad ≥97 % IACS (cobre duro); la capacidad de transporte de corriente satisface los cálculos de la alimentación de tracción.Aplicaciones
Ferrocarril de alta velocidad
La serie JT se emplea como hilo portante y en suspensiones adicionales de líneas convencionales y de líneas de velocidad mejorada; para el hilo portante de los tramos de alta velocidad deben elegirse los cables trenzados de aleación de cobre y magnesio de las series JTM/JTMH.
Ferrocarril convencional y de carga pesada
En las líneas convencionales y de carga pesada, el hilo portante se elige de la serie JT de cable trenzado de cobre duro, cuya resistencia a la fatiga responde a las cargas elevadas.
Ferrocarril urbano
La catenaria aérea del ferrocarril urbano emplea el cable trenzado de cobre duro serie JT, que atiende a la vez la conducción de corriente y la resistencia mecánica.
Ambientes corrosivos de la costa
Los cables trenzados de cobre y de aleación de cobre presentan una buena resistencia a la corrosión atmosférica y son aptos para ambientes costeros y de contaminación industrial.
