Cable trenzado de cobre blando serie TJR
Especificaciones
| Modelo | TJR |
|---|---|
| Norma | GB/T 12970.2-2009 «Cables trenzados de cobre blando para usos eléctricos. Parte 2: Cables trenzados de cobre blando» |
| Tensión nominal | Apto para sistemas de alimentación de tracción de corriente alterna a 25 kV y frecuencia industrial |
| Velocidad de diseño | No aplicable (uso como conexión eléctrica y conductor de puesta a tierra) |
| Temperatura de servicio | -40℃~+70℃ |
| Altitud | <4000m |
| Materiales | Cobre blando (cable de alambre de cobre circular recocido) |
| Instalación | Tendido en el sistema de suspensión de contacto, con dispositivo de compensación de tensión |
Cable trenzado de cobre blando serie TJR
Uso del producto: conductor para conexión eléctrica, puesta a tierra y puenteo
Modelos del producto: TJR10, TJR16, TJR25, TJR35, TJR50, TJR70, TJR95, TJR120, TJR160, TJR185, TJR250
Norma aplicable: GB/T 12970.2-2009 (código de modelo TJR1)

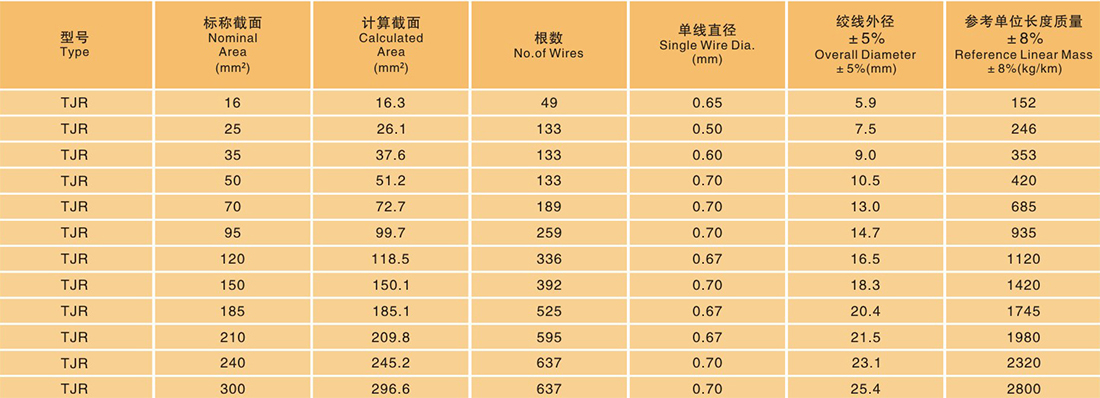

Especificaciones principales del cable trenzado de cobre blando serie TJR (GB/T 12970.2-2009):
| Sección nominal mm² | Sección calculada mm² | Diámetro exterior calculado mm | Resistencia de CC a 20℃ Ω/km ≤ | Peso calculado kg/km |
|---|---|---|---|---|
| 10 | 10,01 | 4,59 | 1,83 | 94,3 |
| 16 | 15,84 | 6,17 | 1,16 | 150 |
| 25 | 25,08 | 7,35 | 0,736 | 239 |
| 35 | 35,14 | 8,70 | 0,525 | 334 |
| 50 | 48,30 | 10,20 | 0,382 | 459 |
| 70 | 68,64 | 12,53 | 0,269 | 653 |
| 95 | 94,06 | 14,28 | 0,196 | 895 |
| 120 | 117,67 | 17,39 | 0,157 | 1119 |
| 160 | 162,86 | 20,20 | 0,113 | 1549 |
| 185 | 183,85 | 21,74 | 0,100 | 1749 |
| 250 | 251,95 | 24,72 | 0,0732 | 2397 |
Los valores de la tabla se han elaborado a partir de los datos de las normas nacionales y del sector ferroviario vigentes; para el pedido prevalecen la última versión de la norma y el acuerdo técnico de suministro.
Descripción del producto
El cable trenzado de cobre blando serie TJR es uno de los productos principales de Henan Chuangwit Railway Equipment Co., Ltd. dentro de su gama de cables de contacto e hilos portantes. Resulta adecuado para la catenaria aérea de los ferrocarriles electrificados: es flexible, fácil de tender y con excelentes prestaciones eléctricas, y se emplea habitualmente en conexiones eléctricas y conductores de puesta a tierra.
Características técnicas
- Flexible y fácil de curvar, lo que simplifica el tendido y la conexión
- Alta conductividad, idónea para conexiones eléctricas y conductores de puesta a tierra
- Fabricado conforme a la norma GB/T 12970.2-2009, con gama completa de 10~250mm²
Norma aplicable y control de calidad
El producto se fabrica conforme a la norma GB/T 12970.2-2009 «Cables trenzados de cobre blando para usos eléctricos. Parte 2: Cables trenzados de cobre blando» (código de modelo TJR1) y a la norma TB/T 3111.1-2026 «Cables trenzados para catenaria de ferrocarriles electrificados. Parte 1: Cables trenzados de cobre y de aleación de cobre»; su resistencia a la tracción y su alargamiento cumplen los requisitos de la norma, y la estructura del cable es uniforme y resistente a la fatiga. La resistencia de CC a 20℃ satisface asimismo lo exigido por la norma, con una gran flexibilidad que facilita las conexiones. La empresa cuenta con la certificación de producto ferroviario CRCC y con la certificación del sistema de gestión de la calidad ISO 9001, y cada unidad (lote) se entrega una vez superada la inspección de salida.
Condiciones de servicio y aplicaciones típicas
Adecuado para catenarias de ferrocarril de alta velocidad, convencional y urbano, donde soporta la conducción de corriente continua, las vibraciones y la corrosión atmosférica. Los escenarios de aplicación típicos son el ferrocarril de alta velocidad, el ferrocarril convencional y de carga pesada, el ferrocarril urbano y los ambientes corrosivos de la costa.
Selección y servicio
La empresa ofrece un servicio integral que abarca desde el cálculo de selección y la confirmación de planos hasta el suministro en serie y la asistencia técnica en obra. El producto está incluido en el control de la certificación CRCC y del sistema de gestión de la calidad ISO 9001; los modelos habituales se mantienen en existencias y los pedidos en serie se entregan puntualmente según el plazo contractual. Para asistencia técnica y consultas comerciales, llame al 0375-6051688.
Rendimiento
Condiciones de servicio
Apto para catenarias de ferrocarril de alta velocidad, convencional y urbano; soporta la conducción de corriente continua, las vibraciones y la corrosión atmosférica.
Rendimiento mecánico
Prestaciones conformes a los requisitos de la norma GB/T 12970.2-2009; flexible y resistente al doblado, lo que facilita las conexiones.Rendimiento eléctrico
La resistencia de CC a 20℃ cumple la norma GB/T 12970.2-2009; gran flexibilidad y facilidad de conexión.Aplicaciones
Ferrocarril de alta velocidad
Las conexiones eléctricas, los puenteos y los conductores de puesta a tierra de las estaciones y las líneas de alta velocidad emplean el cable trenzado de cobre blando serie TJR.
Ferrocarril convencional y de carga pesada
Las conexiones eléctricas, los puenteos y los conductores de puesta a tierra de las líneas convencionales y de carga pesada emplean el cable trenzado de cobre blando serie TJR.
Ferrocarril urbano
La catenaria aérea del ferrocarril urbano emplea el cable trenzado de cobre blando serie TJR, que atiende a la vez la conducción de corriente y la resistencia mecánica.
Ambientes corrosivos de la costa
Los cables trenzados de cobre y de aleación de cobre presentan una buena resistencia a la corrosión atmosférica y son aptos para ambientes costeros y de contaminación industrial.
