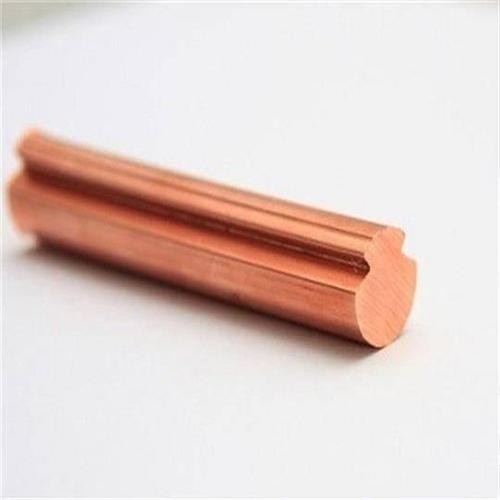

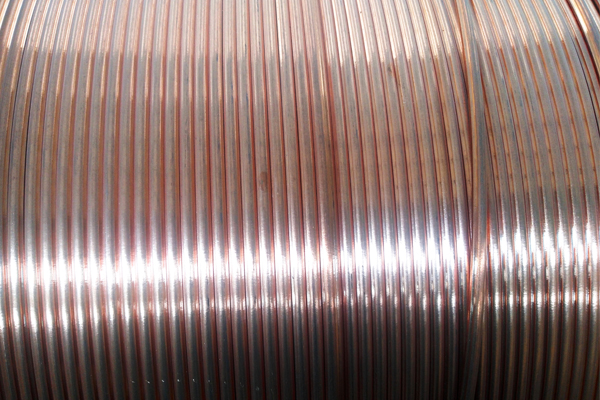

Cable de contacto de cobre serie CT

El cable de contacto de cobre de la serie CT es el componente clave de conducción de corriente de la catenaria del ferrocarril electrificado: su comportamiento determina directamente la calidad de la captación de corriente entre pantógrafo y catenaria y la fiabilidad de la alimentación de la línea. «Términos y definiciones»: el cable de contacto se tiende por encima de los carriles, se mantiene en contacto con la placa del pantógrafo y conduce la corriente; en la parte superior de su sección transversal dispone de ranuras de suspensión simétricas a izquierda y derecha. El cable de contacto de cobre es el conductor pasante de la catenaria del ferrocarril electrificado que contacta directamente con la placa del pantógrafo de la locomotora y conduce la corriente de tracción. En la parte superior de su sección transversal dispone de ranuras de suspensión simétricas a izquierda y derecha, que permiten una suspensión fiable mediante grapas y mantienen estable la captación de corriente.

Aplicaciones: conductor para catenaria aérea de ferrocarriles electrificados; apto para las suspensiones de contacto de líneas convencionales y de velocidad mejorada, y puede combinarse con el hilo portante, las péndolas y diversos tipos de grapas para formar una suspensión de contacto completa.

Modelos disponibles: CT65, CT85, CT85(T), CT100, CT110, CT120 y CT150; la selección se realiza según la tensión mecánica de la línea y los requisitos de captación de corriente.

Norma aplicable: GB/T 12971.1-2023 «Cables de contacto para tracción eléctrica. Parte 1: Cables de contacto de cobre y de aleaciones de cobre». Nota: la norma del sector ferroviario TB/T 2809-2026 «Catenaria de ferrocarriles electrificados. Cables de contacto de aleaciones de cobre» ha suprimido la variedad de cable de contacto de cobre puro; en proyectos ferroviarios deben elegirse cables de contacto de aleación CTM/CTS/CTA/CTCZ. Esta serie está destinada a los supuestos generales de alimentación de tracción que se contratan conforme a GB/T 12971.1-2023.

Henan Chuangwit Railway Equipment suministra toda la gama de conductores de catenaria y sus accesorios, con compra por lotes y fabricación a medida, y acompaña a las empresas constructoras ferroviarias con asesoramiento en la selección de modelo y apoyo técnico durante todo el proyecto. Línea directa: 0375-6051688.

Especificaciones principales del cable de contacto de cobre serie CT (GB/T 12971.1-2023, tipo de doble ranura):

Los valores de la tabla se han elaborado a partir de los datos de las normas nacionales y del sector ferroviario vigentes; los indicadores de pedido se rigen por la última versión de la norma y por el acuerdo técnico de suministro.

Descripción general del producto

El cable de contacto de cobre de la serie CT lo fabrica Henan Chuangwit Railway Equipment Co., Ltd. conforme a las normas del sector ferroviario. Se trata de un conductor de contacto para catenaria aérea de ferrocarriles electrificados, con una conductividad excelente y una buena resistencia al desgaste, apto para las suspensiones de contacto de líneas convencionales y de velocidad mejorada.

Características técnicas

• Conductividad ≥97%IACS, con una elevada capacidad de transporte de corriente
• Resistente al desgaste y a la fatiga, con una larga vida útil frente al desgaste
• Suministro aparejado a la tensión mecánica conforme a GB/T 12971.1-2023
• Aplicación consolidada en líneas convencionales y de velocidad mejorada, con toda la gama de 65~150mm²

Norma aplicable y control de calidad

El producto se fabrica conforme a GB/T 12971.1-2023 «Cables de contacto para tracción eléctrica. Parte 1: Cables de contacto de cobre y de aleaciones de cobre». La resistencia a la tracción y el alargamiento cumplen los requisitos de la norma, y las propiedades de fatiga y la rectitud del alambre satisfacen las exigencias de captación de corriente entre pantógrafo y catenaria. La conductividad es ≥97%IACS (cobre puro) y la capacidad de transporte de corriente cubre lo calculado para la alimentación de tracción. La empresa cuenta con la certificación de producto ferroviario CRCC y con la certificación del sistema de gestión de la calidad ISO 9001; cada unidad (lote) se entrega tras superar la inspección de fábrica.

Condiciones de servicio y aplicaciones típicas

Apto para catenarias de ferrocarriles de alta velocidad y convencionales y de ferrocarril urbano, donde soporta transporte de corriente continuo, vibraciones y corrosión atmosférica. Los escenarios de aplicación típicos incluyen las líneas de alta velocidad, las líneas convencionales y de carga pesada, el ferrocarril urbano y los ambientes corrosivos costeros.

Selección de modelo y servicio

Con 15 años de experiencia en el desarrollo y la fabricación de material para la electrificación ferroviaria, la empresa presta a este producto un apoyo integral durante todo el ciclo: selección de modelo, fabricación a medida, suministro y servicio posventa, con presencia en más de 20 administraciones ferroviarias del país y en varias líneas de ferrocarril urbano. Para documentación técnica y consultas de compra, llame al 0375-6051688.
