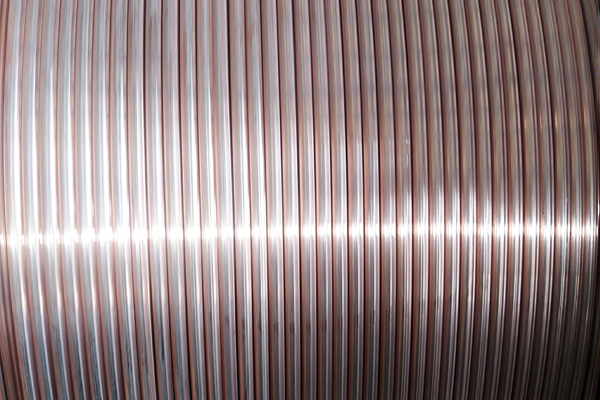

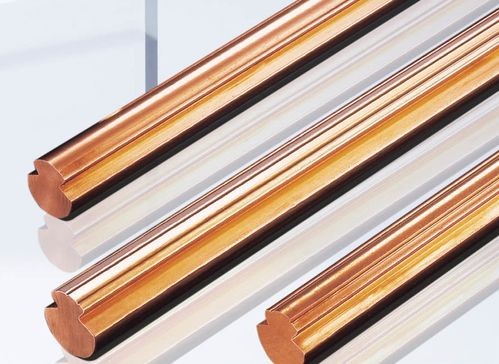

Cable de contacto de aleación cobre-estaño serie CTS

El cable de contacto de aleación cobre-estaño CTS es el componente conductor clave de la catenaria de un ferrocarril electrificado, y su comportamiento incide directamente en la calidad de la captación de corriente pantógrafo-catenaria y en la fiabilidad del suministro de la línea. «Términos y definiciones»: el cable de contacto se tiende sobre los carriles, se mantiene en contacto con la placa del pantógrafo y conduce la corriente, y su sección presenta en la parte superior ranuras de suspensión simétricas a ambos lados. El cable de contacto de aleación cobre-estaño combina una buena conductividad con una elevada resistencia mecánica, es apto para suspensiones de contacto de gran tensión y mejora el comportamiento frente al desgaste y a la corrosión del conductor sin mermar la calidad de la captación de corriente.

Aplicación: conductor para catenaria aérea de ferrocarriles electrificados; apto para las suspensiones de contacto de líneas convencionales, de velocidad mejorada y de alta velocidad, y puede combinarse con hilo portante, péndolas y todo tipo de grapas para formar una suspensión de contacto completa.

Modelos disponibles: CTS110, CTS120 y CTS150, que se seleccionan según la tensión de la línea y las necesidades de captación de corriente.

Normas aplicables: GB/T 12971.1-2023 «Cables de contacto para tracción eléctrica. Parte 1: Cables de contacto de cobre y de aleación de cobre»; las secciones 120 y 150 cumplen además, en el ámbito ferroviario, la norma TB/T 2809-2026 «Catenaria de ferrocarriles electrificados. Cables de contacto de aleación de cobre».

Henan Chuangwit Railway Equipment suministra toda la serie de conductores para catenaria y sus accesorios, con compras en serie y personalización, y ofrece a las empresas constructoras ferroviarias asesoramiento de selección y asistencia técnica durante todo el proyecto. Línea directa: 0375-6051688.

Principales especificaciones del cable de contacto de aleación cobre-estaño serie CTS (serie TB/T 2809):

Los valores de la tabla se han elaborado a partir de las normas nacionales y ferroviarias vigentes; para el pedido prevalecen la última edición de la norma y el acuerdo técnico de suministro.

Descripción general del producto

El cable de contacto de aleación cobre-estaño CTS está diseñado y fabricado por Henan Chuangwit Railway Equipment Co., Ltd. conforme a las normas del sector ferroviario; se destina a catenarias aéreas de ferrocarriles electrificados, combina una buena conductividad con resistencia mecánica y es apto para suspensiones de contacto de gran tensión.

Características técnicas

• Varios sistemas de aleación que cubren distintos niveles de velocidad y de tensión
• Conductividad elevada compatible con una alta resistencia mecánica
• Resistente al desgaste y a la fatiga, con larga vida útil frente al desgaste
• Suministro coordinado con las tensiones de la norma TB/T 2809-2026

Norma aplicable y control de calidad

El producto cumple la serie de normas TB/T 2809-2026 «Catenaria de ferrocarriles electrificados. Cables de contacto de aleación de cobre»; la resistencia a la tracción y el alargamiento satisfacen los requisitos de la norma, y la resistencia a la fatiga y la rectitud del cable cumplen las exigencias de captación de corriente pantógrafo-catenaria. La conductividad es ≥93%IACS (aleación cobre-estaño) y la capacidad de transporte de corriente cubre los cálculos de la alimentación de tracción. La empresa cuenta con la certificación de producto ferroviario CRCC y con la certificación del sistema de gestión de la calidad ISO9001; cada unidad (lote) se entrega tras superar la inspección de salida.

Condiciones de servicio y aplicaciones típicas

Apto para catenarias de líneas de alta velocidad, líneas convencionales y ferrocarril urbano, donde soporta conducción de corriente prolongada, vibraciones y corrosión atmosférica. Aplicaciones típicas: ferrocarriles de alta velocidad, líneas convencionales y de carga pesada, ferrocarril urbano y ambientes corrosivos costeros, entre otros.

Selección de modelo y servicio

Con 15 años de experiencia en el desarrollo y la fabricación de equipos para la electrificación ferroviaria, la empresa ofrece a este producto un apoyo integral durante todo el ciclo (selección, personalización, suministro y posventa) y presta servicio a más de 20 administraciones ferroviarias del país y a varias líneas de ferrocarril urbano. Para documentación técnica y compras, llame al 0375-6051688.
