Resumen
Este catálogo reúne de forma sistemática las guías gráficas de inspección en obra de los principales componentes de la catenaria, estructurado en 16 categorías: dispositivos de soporte, dispositivos de posicionamiento, conexiones eléctricas, juntas de anclaje de cinco vanos, anclajes centrales, compensación por poleas y por trinquete, cruces de catenaria sin y con entrecruzamiento, juntas de separación de fases, pararrayos, seccionadores, líneas de succión, anclajes de suspensión auxiliar, embebidos y postes de suspensión en túnel, y anclajes de compensación en túnel. Cada lámina es una guía de inspección normalizada de uso en obra que incluye la ubicación de los componentes, los valores de par de apriete, los requisitos de montaje y ejemplos de errores típicos; constituye, por tanto, una referencia portátil para la ronda de inspección, el mantenimiento, la formación y la recepción de la catenaria.
Palabras clave: componentes de catenaria; mantenimiento de catenaria; guía gráfica de inspección; dispositivo de soporte; junta de anclaje; anclaje central; dispositivo de compensación; cruce de catenaria; junta de separación de fases; pararrayos; seccionador; embebidos de túnel

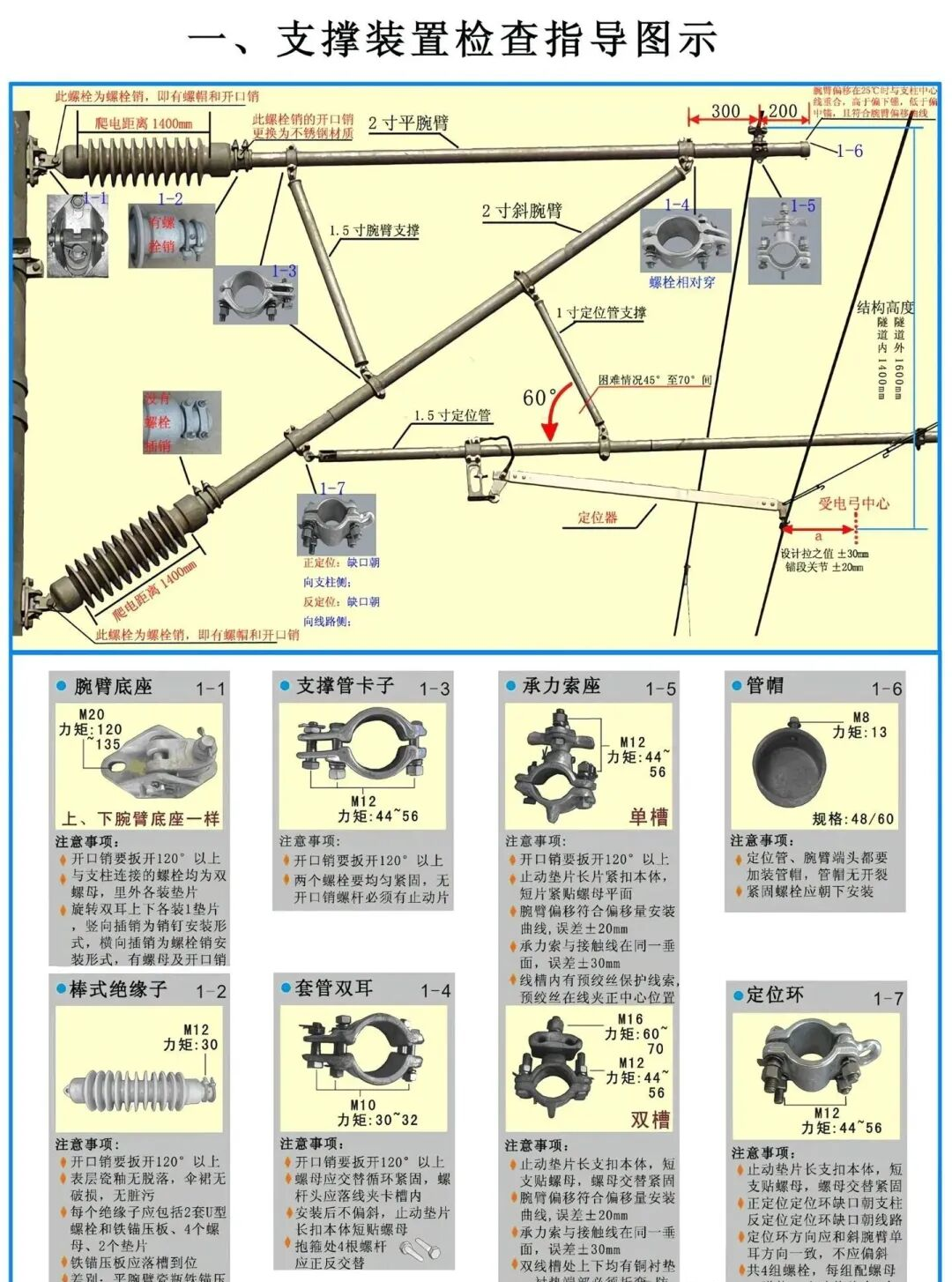

1. Guía gráfica de inspección del dispositivo de soporte (SUPPORTING DEVICE)
Productos relacionados:Dispositivo de soporte · Aislador de barra
Base del brazo de soporte
Aislador de barra
Asiento del hilo portante
Anillo de posicionamiento
Par de apriete 120~135 N·m
Puntos clave: forma de montaje, par de apriete, material de las piezas y especificación de pasadores y pasadores de abertura de la base del brazo de soporte, el aislador de barra, la abrazadera del tubo de soporte, la doble orejeta del manguito, el asiento del hilo portante, el anillo de posicionamiento y el tapón del tubo, así como los aspectos críticos de inspección de cada componente.

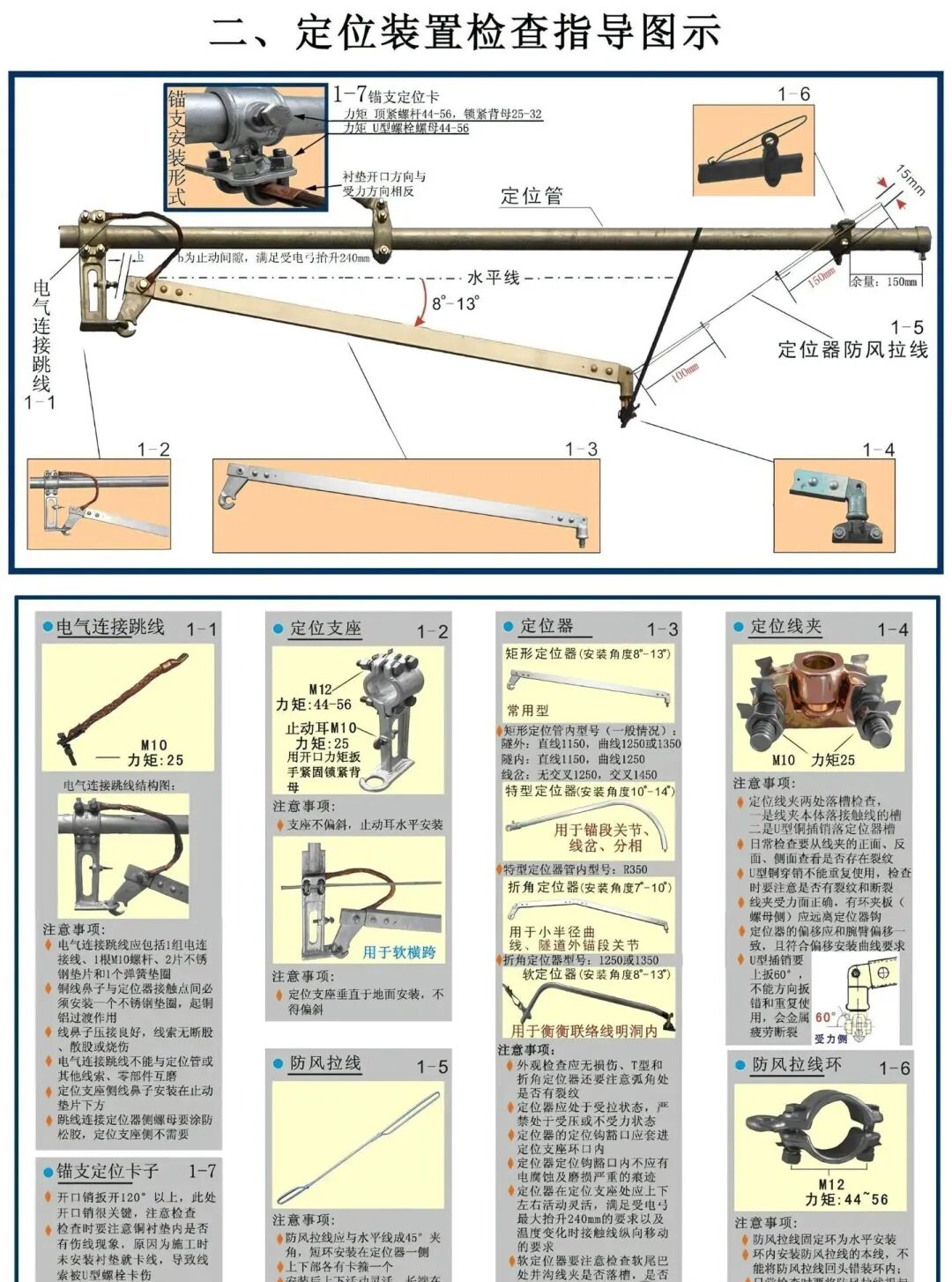

2. Guía gráfica de inspección del dispositivo de posicionamiento (POSITIONING DEVICE)
Productos relacionados:Dispositivo de posicionamiento · Grapa de posicionamiento
Brazo de posicionamiento
Grapa de posicionamiento
Tirante antiviento
Grapa de posicionamiento del ramal anclado
Valor a 100±20mm
Puntos clave: ángulo de montaje (8°~13°) del puente de conexión eléctrica, el soporte de posicionamiento, el brazo de posicionamiento (recto, especial, acodado o de gancho), la grapa de posicionamiento, el tirante antiviento y la grapa de posicionamiento del ramal anclado; el valor a (zigzag o descentramiento), la orientación de la cara de apoyo, el par de apriete de los pernos y el estado de los pasadores.

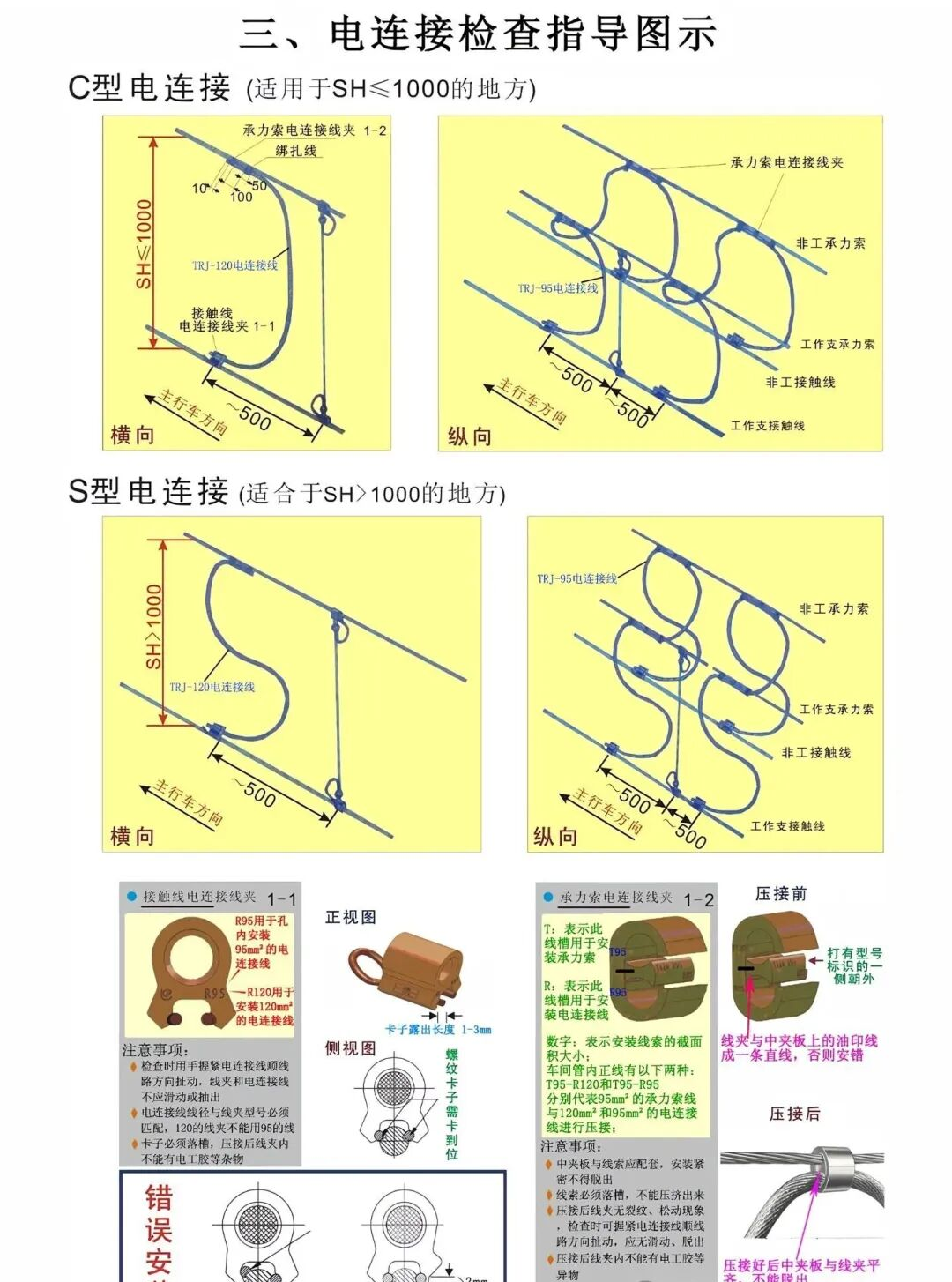

3. Guía gráfica de inspección de la conexión eléctrica (ELECTRICAL CONNECTION)
Productos relacionados:Conexión eléctrica
Conexión tipo C
Conexión tipo S
Grapa de conexión eléctrica
SH≤1000 / SH>1000
Puntos clave: disposición transversal y longitudinal de la conexión eléctrica tipo C (SH≤1000) y tipo S (SH>1000); la correspondencia de modelos de las grapas de conexión eléctrica para el cable de contacto y para el hilo portante (R95/R120/T95/T70), la técnica de engaste y ejemplos de montaje incorrecto.

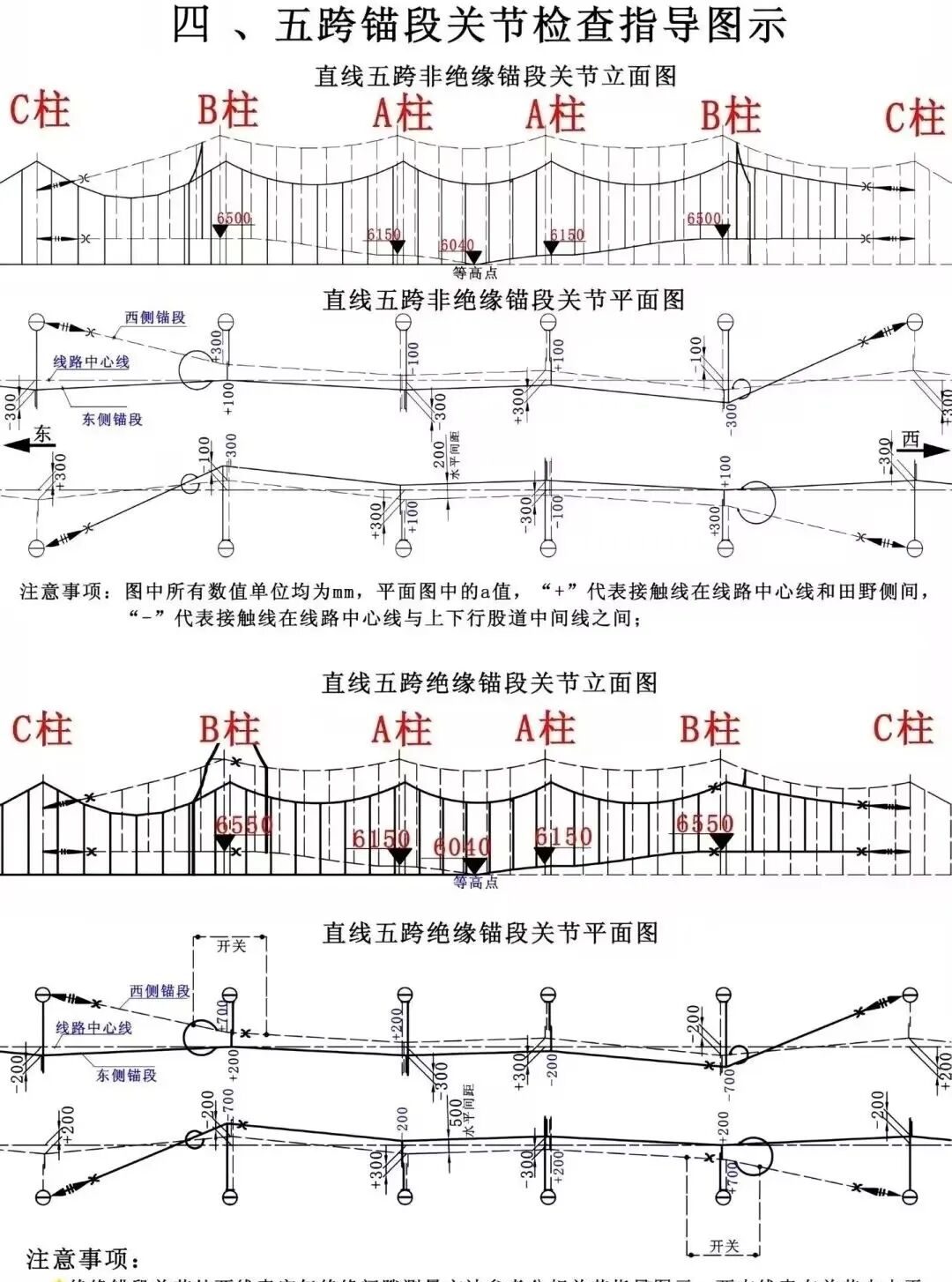

4. Guía gráfica de inspección de la junta de anclaje de cinco vanos (FIVE-SPAN ANCHOR JOINT)
Productos relacionados:Junta de anclaje · Suspensión de contacto
Junta no aislada
Junta aislada
Punto de igual altura
Distancia de aislamiento en aire 500mm±20mm
Puntos clave: alzado y planta de la junta de anclaje de cinco vanos, no aislada y aislada, en alineación recta, con la posición de cada poste según la secuencia C-B-A-A-B-C, el valor a (zigzag o descentramiento), la altura del cable de contacto (6500/6150/6040 mm) y la ubicación del punto de igual altura; en la junta aislada, la distancia de aislamiento en aire entre los dos ramales de hilo es de 500mm±20mm.

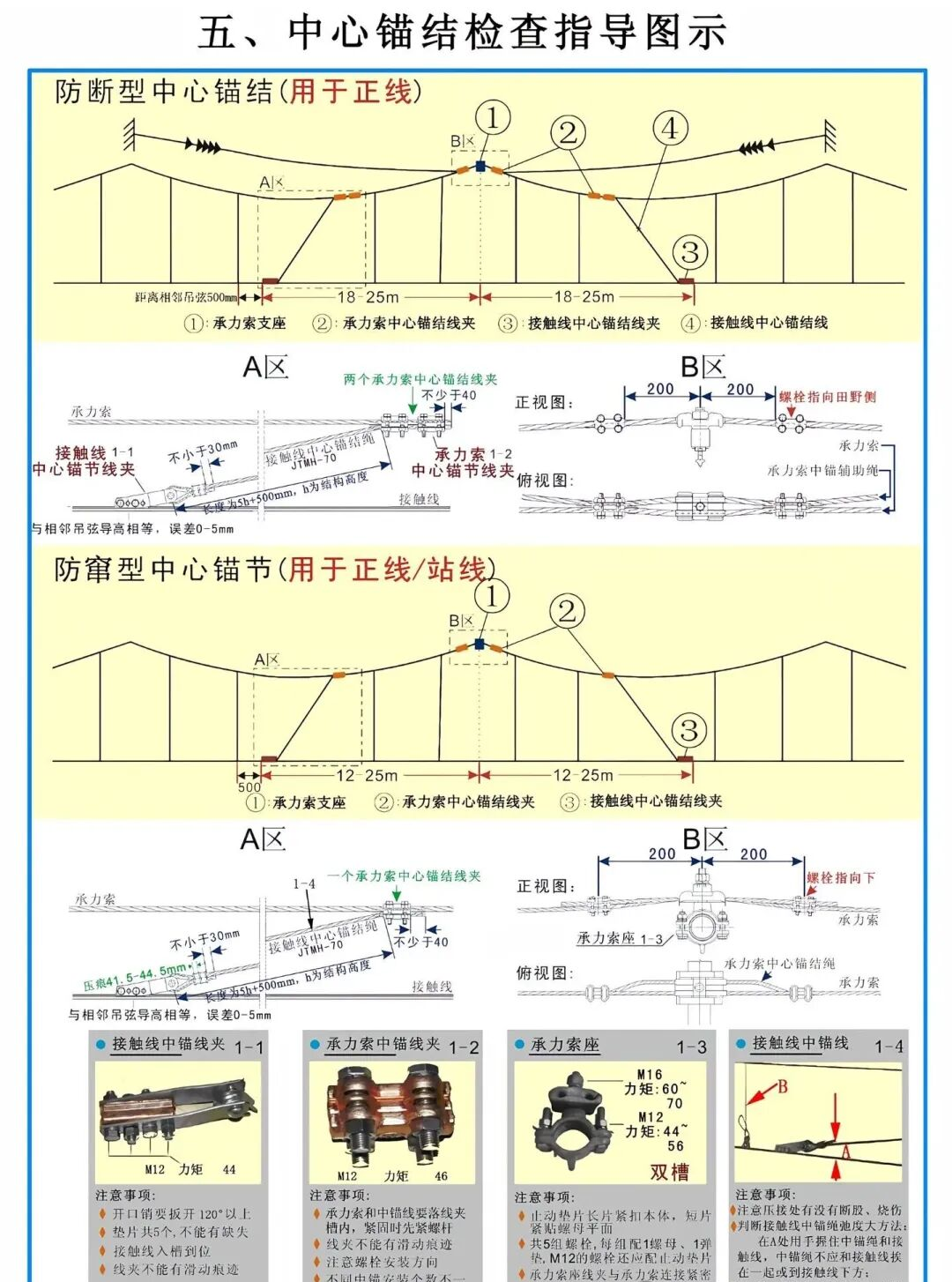

5. Guía gráfica de inspección del anclaje central (MIDPOINT ANCHOR)
Productos relacionados:Anclaje central
Tipo antirrotura
Tipo antidesplazamiento
Anclaje central del hilo portante
Anclaje central del cable de contacto
A 500mm del punto de suspensión contiguo
Puntos clave: disposición del anclaje central tipo antirrotura (para vía principal) y tipo antidesplazamiento (para vía principal y vía de estación), detalles de las zonas A y B, modelo, par de apriete y técnica de engaste de las grapas de anclaje central del hilo portante y del cable de contacto; la altura del cable de contacto debe ser igual a la del punto de suspensión contiguo (tolerancia 0~5mm).

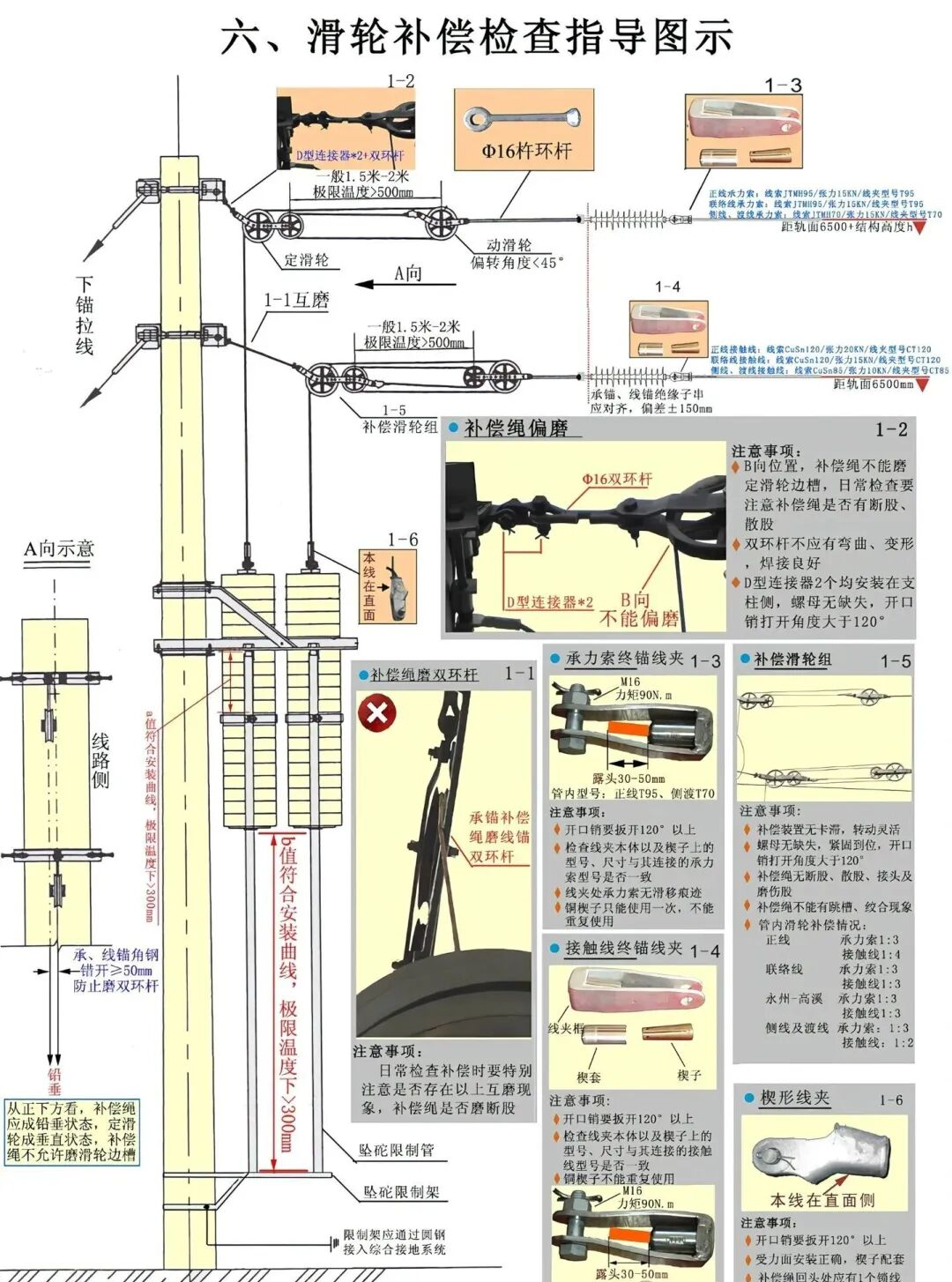

6. Guía gráfica de inspección de la compensación por poleas (PULLEY COMPENSATION)
Productos relacionados:Dispositivo de compensación
Cable de compensación
Conjunto de poleas de compensación
Anclaje terminal del hilo portante
Recorrido a temperatura límite 1.5~2m
Puntos clave: montaje del arrollamiento del cable de compensación, la varilla de anilla Φ16, el conector tipo D, la varilla de doble anilla del cable de compensación, el anclaje terminal del hilo portante y la grapa de cuña; ángulo de desvío de la polea fija ≤45°; contrapeso dentro del bastidor limitador a 300mm; relación de compensación: hilo portante 1:3 / cable de contacto 1:4.

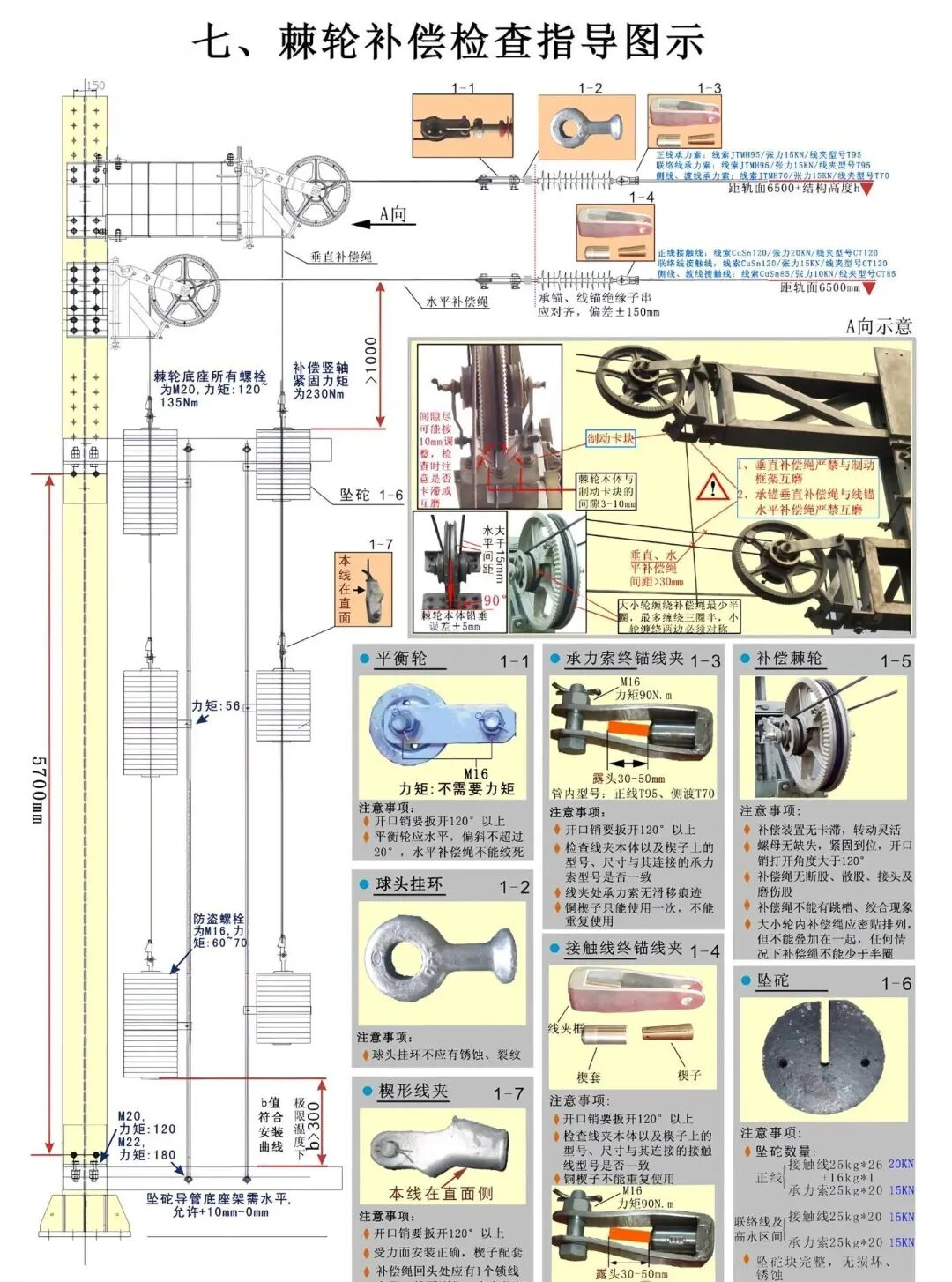

7. Guía gráfica de inspección de la compensación por trinquete (RATCHET COMPENSATION)
Productos relacionados:Dispositivo de compensación
Cuerpo del trinquete
Rueda de equilibrio
Bloque de freno
Cable de compensación ≥media vuelta
Puntos clave: par de apriete de los pernos de la base del trinquete 120~135 N·m; holgura entre el cuerpo del trinquete y el bloque de freno 3~10mm; en el trinquete de rueda grande, el cable de compensación debe quedar en espiras juntas y ordenadas; queda terminantemente prohibido que los cables de compensación vertical y horizontal se rocen entre sí; número de contrapesos: cable de contacto 20 piezas de 25kg (20KN) más 1 pieza de 16kg; hilo portante 20 piezas de 25kg (15KN).

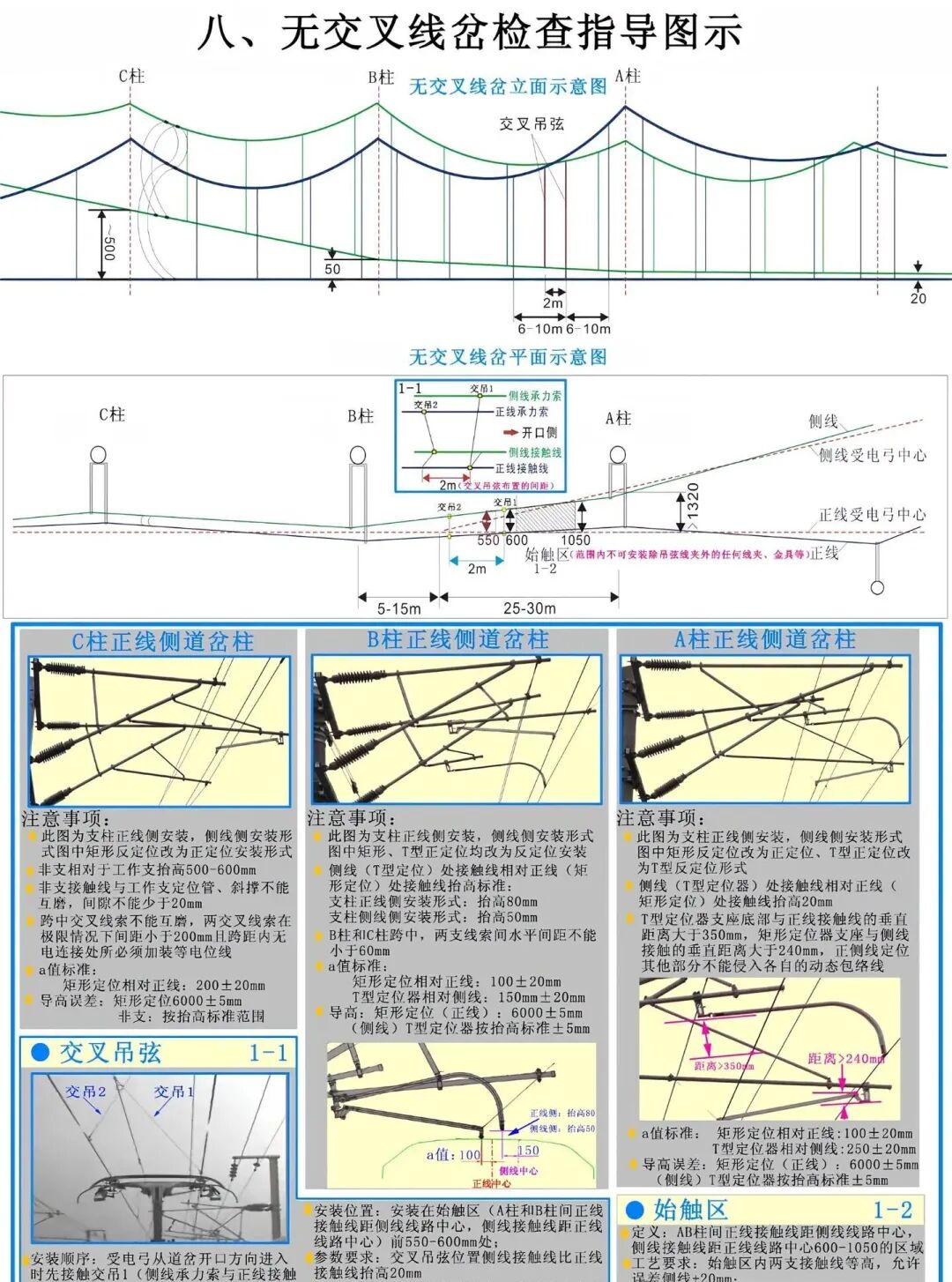

8. Guía gráfica de inspección del cruce de catenaria sin entrecruzamiento (NON-CROSSING FROG)
Productos relacionados:Cruce de catenaria · Norma técnica de calidad y proceso de mantenimiento del cruce de catenaria con entrecruzamiento
Zona de contacto inicial
Péndola de cruce
Valor a normalizado
Elevación 80mm / 50mm
Puntos clave: forma de montaje de los postes de desvío del lado de la vía principal en los postes C, B y A (posicionamiento rectangular o en T); extensión de la zona de contacto inicial; valor a normalizado (200±20mm en rectangular / 100±20mm en T); tolerancia de la altura del cable de contacto (6000±5mm); ángulo de inclinación de la grapa de la péndola de cruce del cable de contacto <15°.

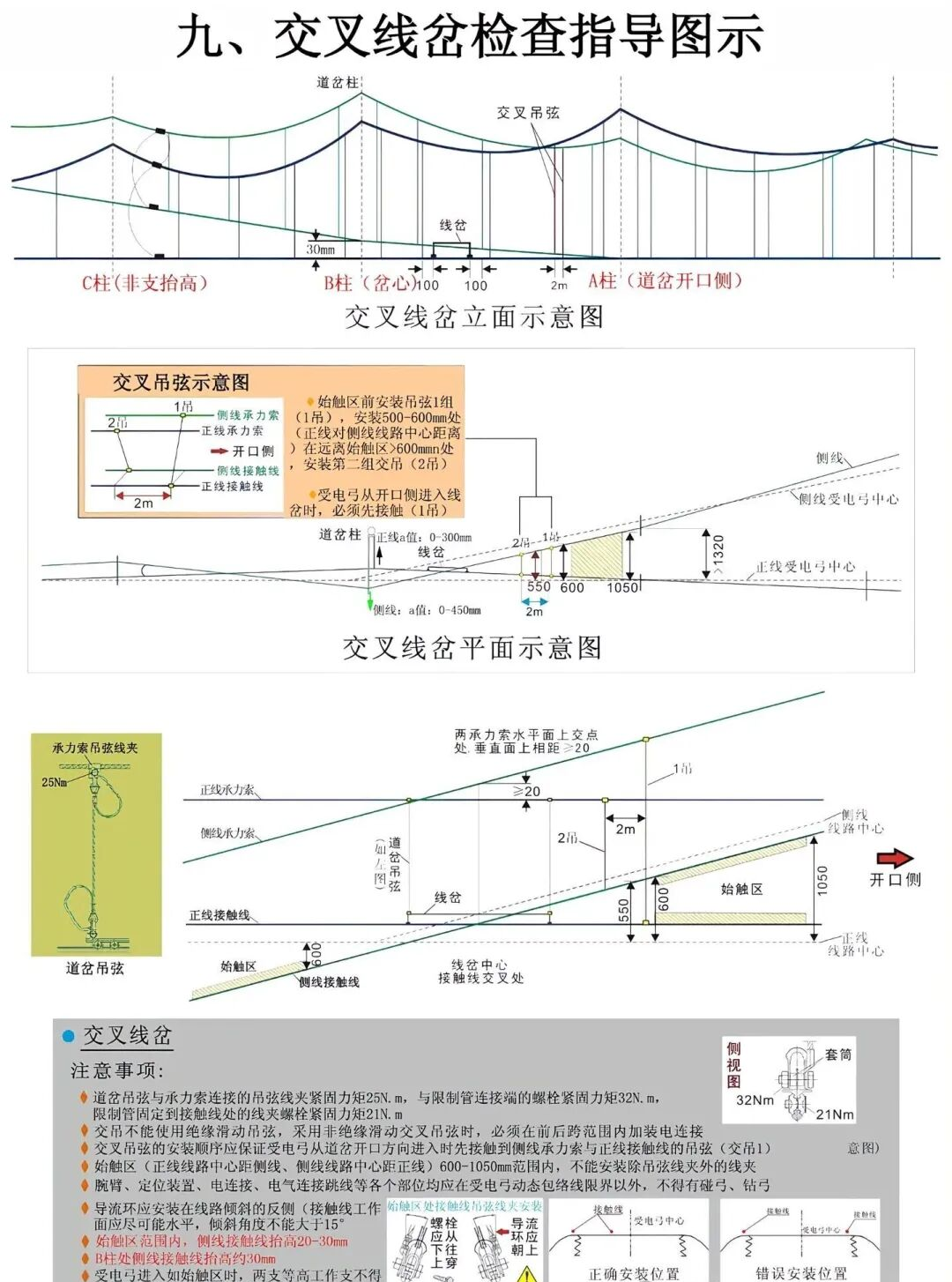

9. Guía gráfica de inspección del cruce de catenaria con entrecruzamiento (CROSSING FROG)
Productos relacionados:Cruce de catenaria · Norma técnica de calidad y proceso de mantenimiento del cruce de catenaria con entrecruzamiento
Poste de desvío
Péndola de cruce
Zona de contacto inicial
Par de la péndola 25 N·m
Puntos clave: poste de desvío, centro del cruce de catenaria, zona de contacto inicial (vía principal 600~1050mm, vía desviada 550~600mm) y valor a 0~450mm; par de apriete de la grapa de la péndola que une la péndola del desvío con el hilo portante 25 N·m; par de apriete del extremo de conexión del tubo limitador 32 N·m; elevación del cable de contacto dentro de la zona de contacto inicial 20~30mm.

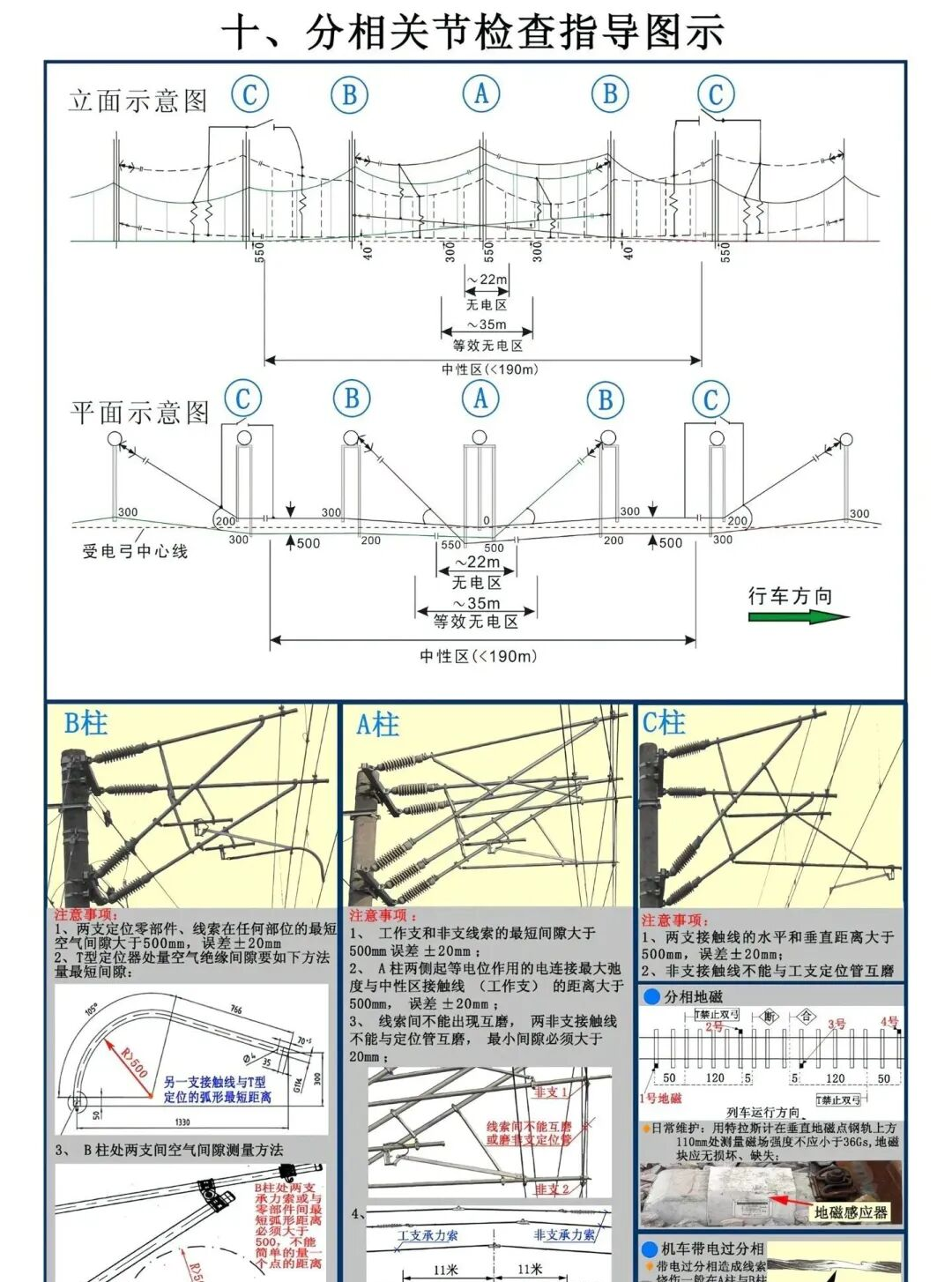

10. Guía gráfica de inspección de la junta de separación de fases (PHASE SEPARATION JOINT)
Productos relacionados:Junta de separación de fases · Aislador de sección · Análisis técnico completo del aislador de sección
Zona sin tensión
Zona neutra
Postes A/B/C
Zona neutra <190m
Puntos clave: disposición de la separación de fases en cinco vanos según la secuencia C-B-A-A-B-C; zona sin tensión de 22m, zona sin tensión equivalente de 35m y zona neutra <190m; conexiones eléctricas a ambos lados del poste A; distancia entre el faldón del aislador y el cable de contacto del ramal de trabajo >400mm; medición de la distancia de aislamiento en aire en el brazo de posicionamiento tipo T; sensor magnético de tierra de la separación de fases (110mm sobre la cara del carril).

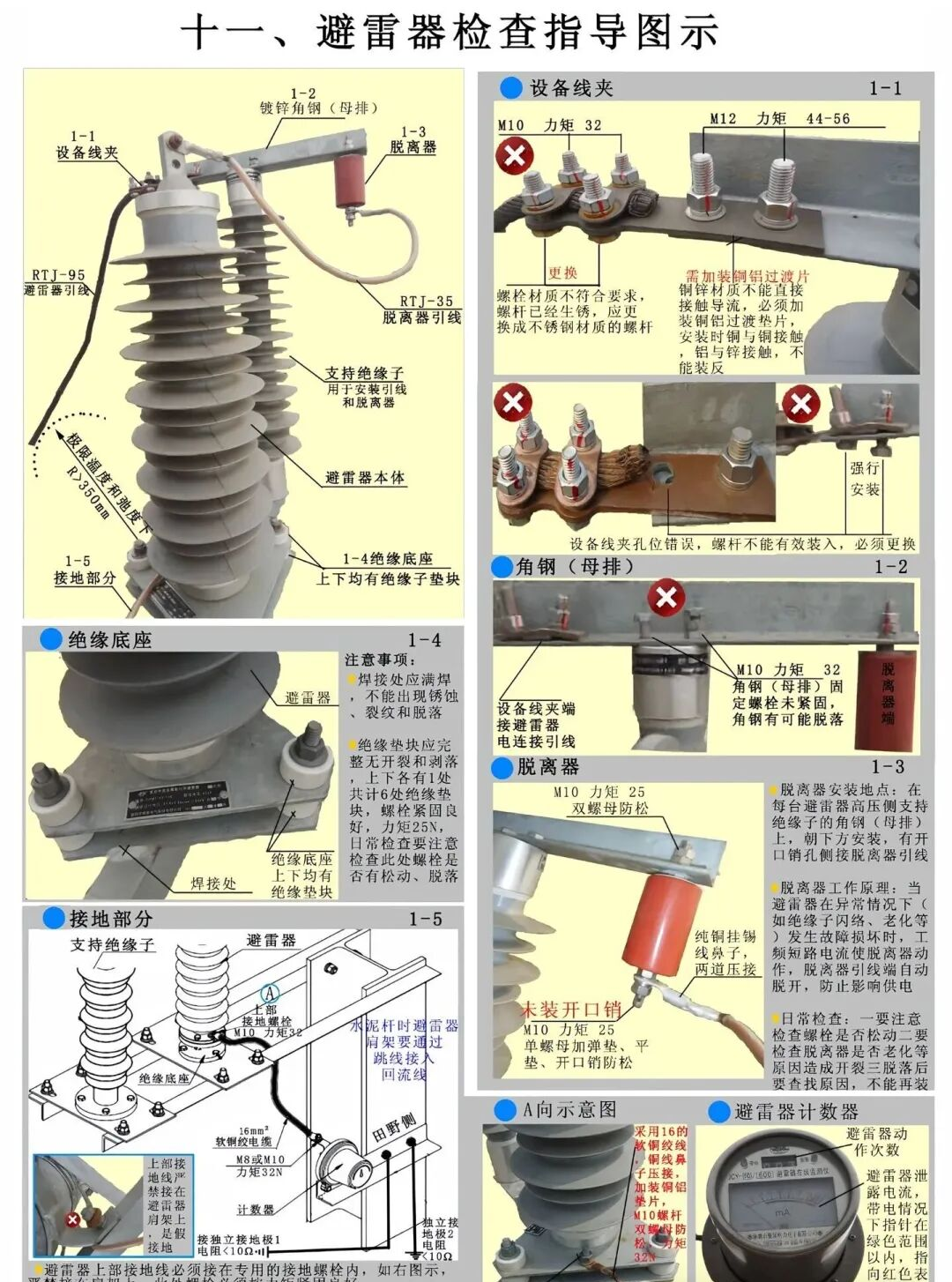

11. Guía gráfica de inspección del pararrayos (LIGHTNING ARRESTER)
Productos relacionados:Pararrayos
Aislador de soporte
Dispositivo de desconexión
Contador
Conductor del dispositivo de desconexión RTJ-35
Puntos clave: montaje del cuerpo del pararrayos, la base aislante, la parte de puesta a tierra, el dispositivo de desconexión y el contador; par de apriete del angular galvanizado (barra colectora) y de las grapas de aparato, con ejemplos de montaje incorrecto (transición cobre-aluminio, material inadecuado); resistencia del conductor de puesta a tierra hasta el contador <10Ω; posición de la lectura del contador (verde = normal, rojo = anómalo).

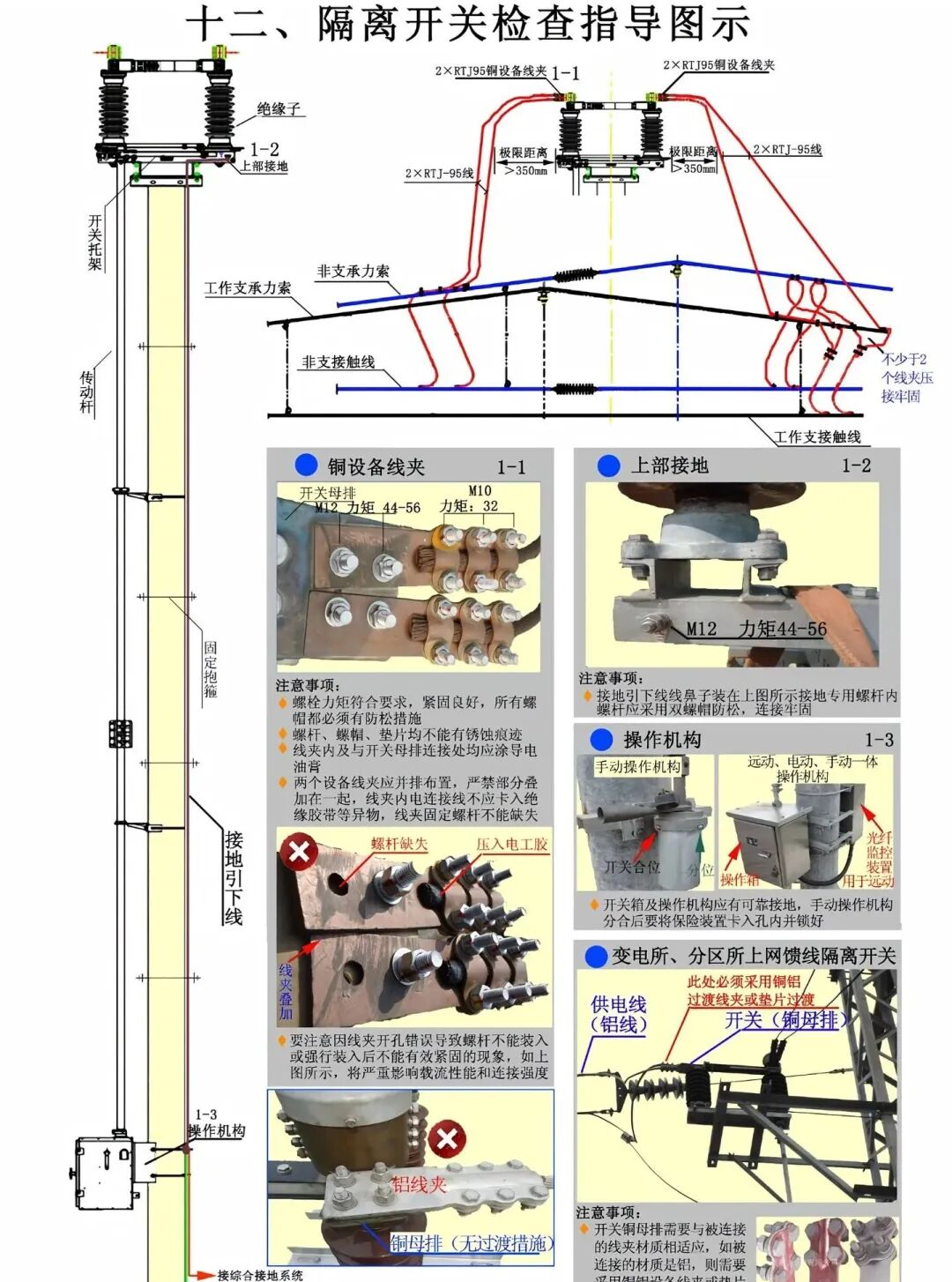

12. Guía gráfica de inspección del seccionador (ISOLATING SWITCH)
Productos relacionados:Seccionador · Estudio técnico del monitoreo remoto del estado de apertura y cierre de los seccionadores de catenaria
Soporte del seccionador
Mecanismo de accionamiento
Grapa de aparato de cobre
Distancia límite >350mm
Puntos clave: montaje del soporte del seccionador, la varilla de transmisión, el mecanismo de accionamiento, el conductor de puesta a tierra, la grapa de aparato de cobre y la puesta a tierra superior; pares de apriete M10=32 N·m / M12=44~56 N·m; entre la barra colectora de cobre y la grapa de conexión de cobre deben utilizarse obligatoriamente grapas de transición cobre-aluminio o arandelas de transición; el mecanismo de accionamiento puede ser manual, motorizado o teleaccionado.

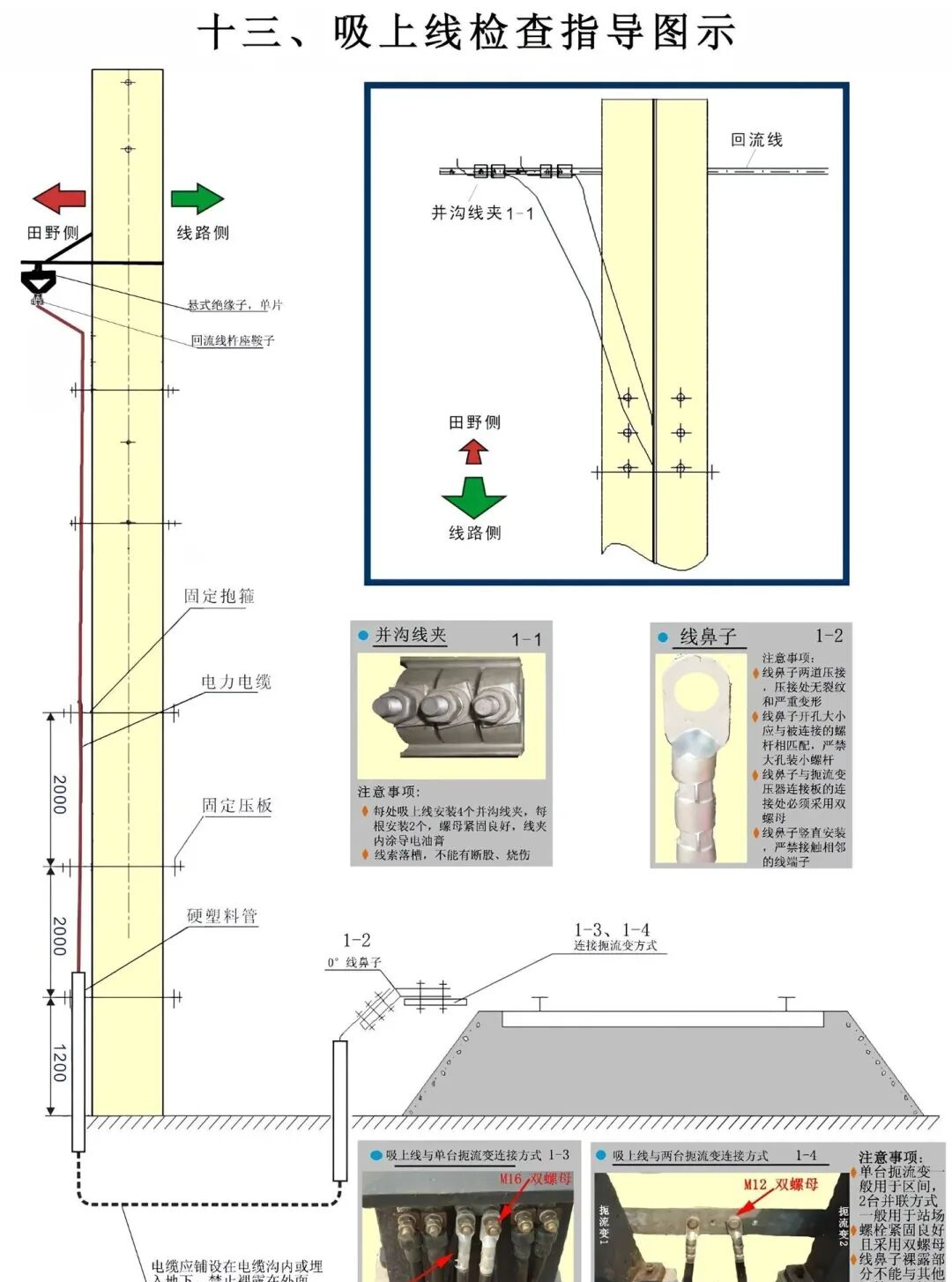

13. Guía gráfica de inspección de la línea de succión (SUCTION LINE)
Productos relacionados:Conexión eléctrica · Línea de retorno
Línea de retorno
Grapa de ranura paralela
Tubo de plástico rígido
≥2m sobre el suelo
Puntos clave: posición de montaje del aislador de suspensión, la línea de retorno, el soporte de celosía, la abrazadera de fijación, el cable de potencia, la placa de fijación y el tubo de plástico rígido (distancias sobre el suelo de 2000+2000+1200 mm); montaje de la grapa de ranura paralela y del terminal de cable; requisito de conexión de la línea de succión con el punto neutro del transformador de succión (doble tuerca más arandela elástica).

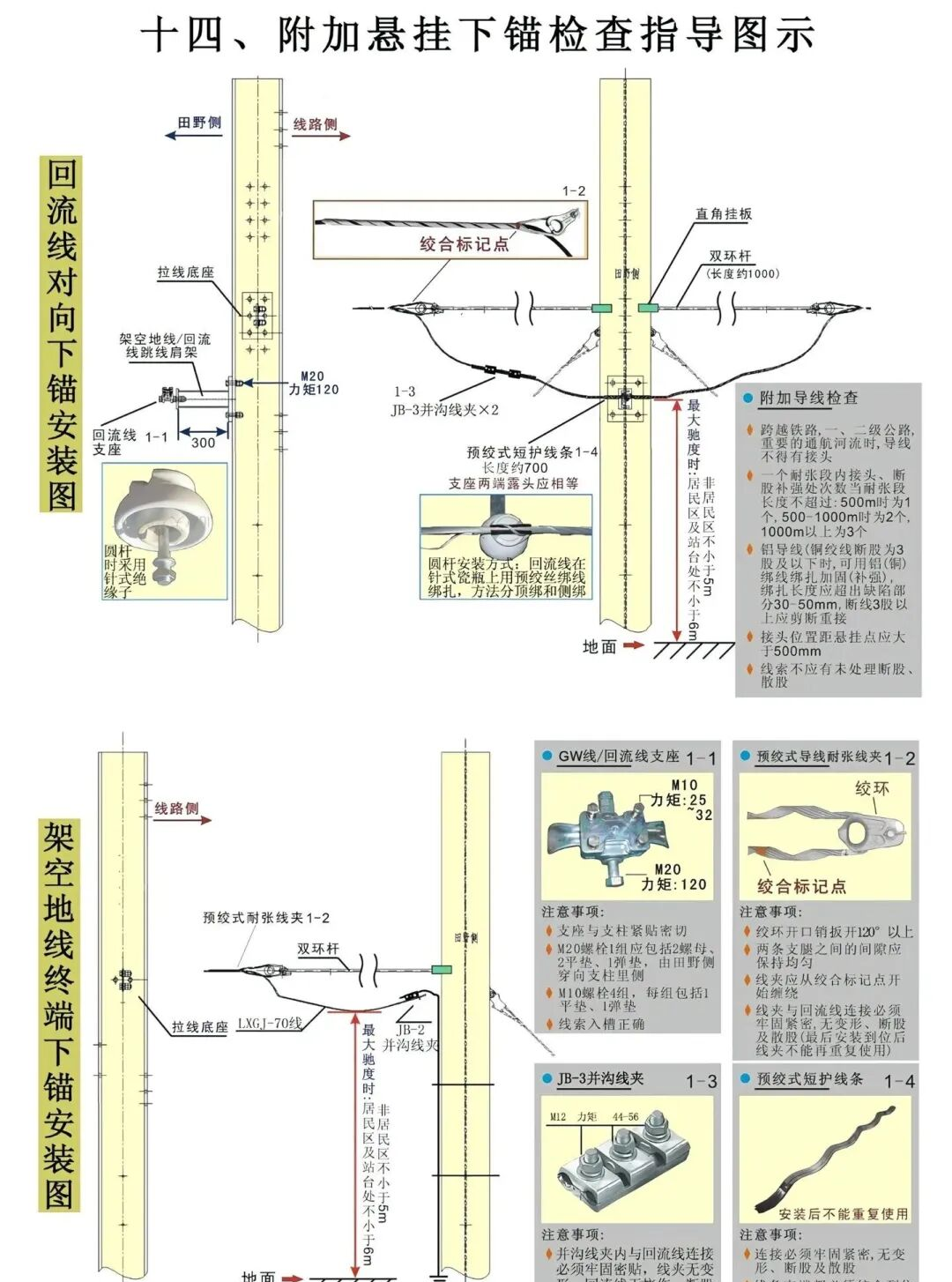

14. Guía gráfica de inspección del anclaje de la suspensión auxiliar (AUXILIARY SUSPENSION DOWN-LEAD ANCHOR)
Productos relacionados:Suspensión auxiliar
Anclaje de la línea de retorno
Anclaje del cable de tierra
Tipo preformado
Zona residencial ≥5m / no residencial ≥4m
Puntos clave: montaje del anclaje opuesto de la línea de retorno y del anclaje terminal del cable de tierra; base del tirante, punto de marca del trenzado, varilla de doble anilla, grapa de anclaje preformada, protector preformado corto y grapa de ranura paralela JB-3; flecha máxima (zona residencial ≥5m, zona no residencial ≥4m, estación ≥6m); par de apriete del soporte del cable GW y de la línea de retorno M10=25~32 N·m / M20=120 N·m.

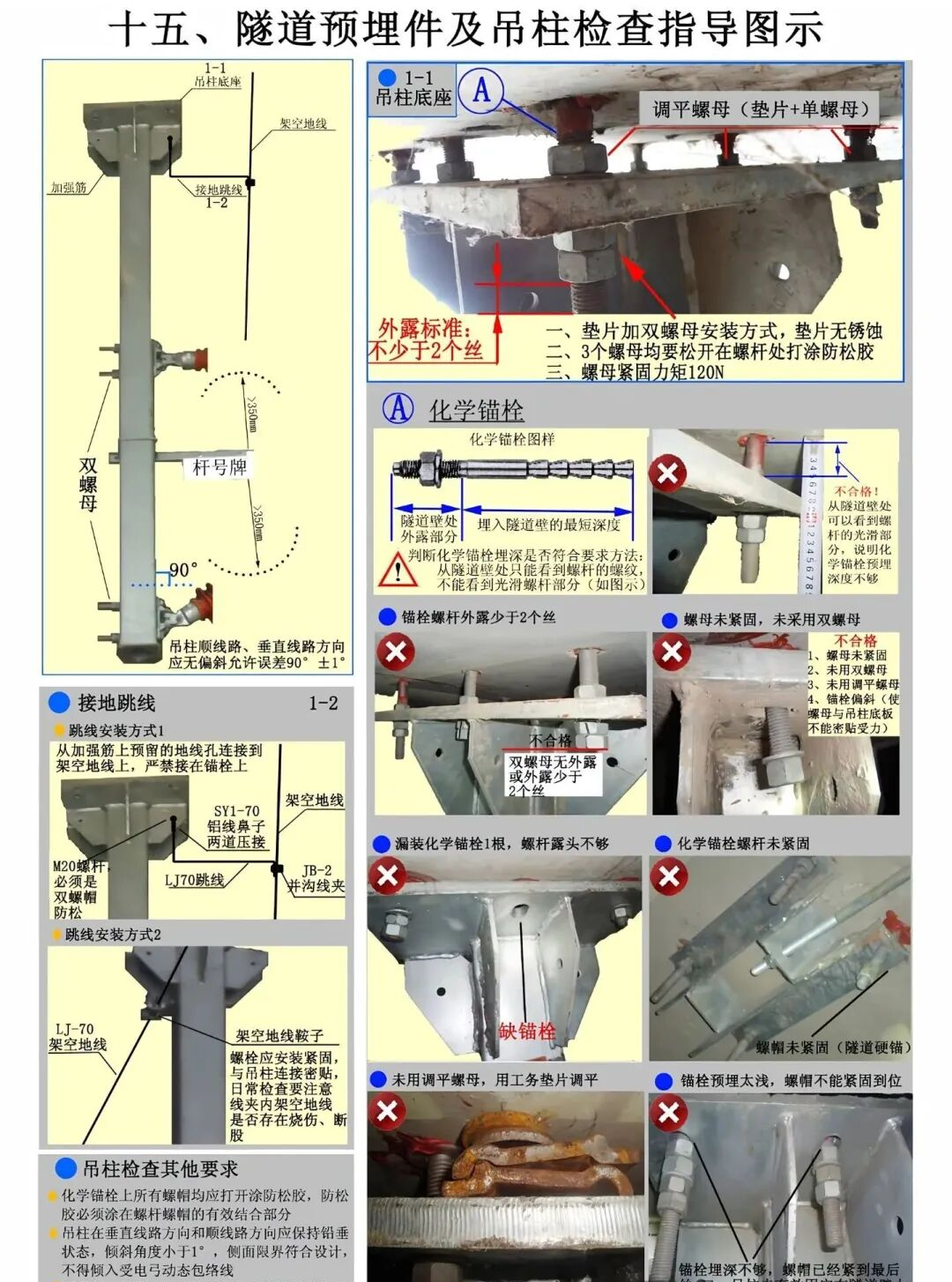

15. Guía gráfica de inspección de los embebidos y postes de suspensión en túnel (TUNNEL EMBEDMENT & HANGER POST)
Productos relacionados:Postes y cimentaciones
Anclaje químico
Tuerca de nivelación
Base del poste de suspensión
Rosca expuesta ≥2 hilos
Puntos clave: profundidad de empotramiento del anclaje químico, rosca expuesta ≥2 hilos, doble tuerca antiaflojamiento, par 120N; tuerca de nivelación (arandela más tuerca simple); puente de puesta a tierra (modo 1 / modo 2); el poste de suspensión no debe presentar desviación respecto al eje de la vía ni respecto a la perpendicular (tolerancia 90°±1°); ejemplos no conformes (falta de anclaje, tuerca sin apretar, arandela corroída).

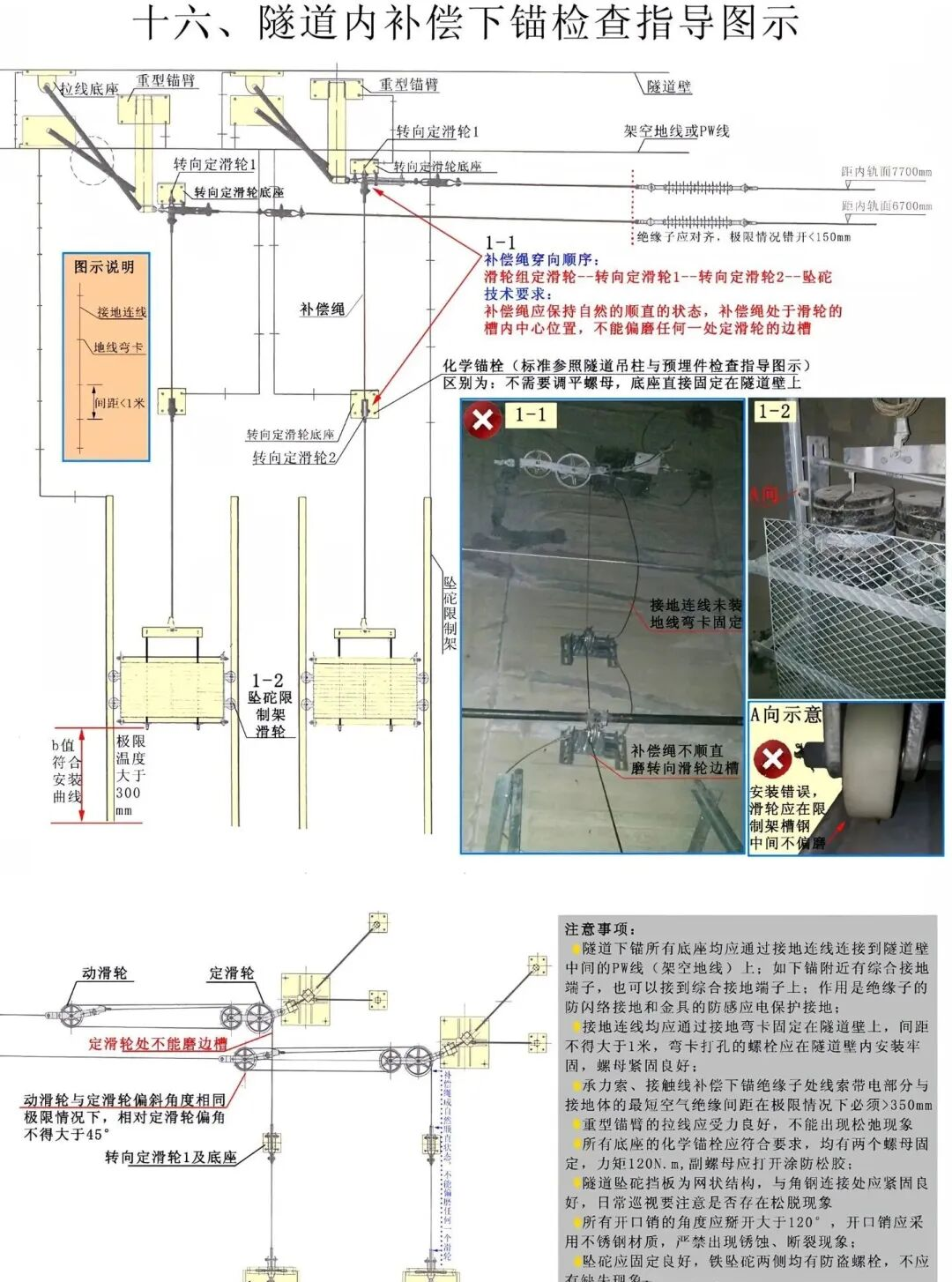

16. Guía gráfica de inspección del anclaje de compensación en túnel (TUNNEL COMPENSATION DOWN-LEAD ANCHOR)
Productos relacionados:Dispositivo de compensación · Postes y cimentaciones
Polea fija de desvío
Cable de compensación
Bastidor limitador del contrapeso
b límite ≤300mm
Puntos clave: orden de paso del cable de compensación (polea fija del conjunto de poleas, polea fija de desvío 1, polea fija de desvío 2 y contrapeso); el ángulo de desvío de la polea móvil debe ser igual al de la polea fija (≤45°); abrazaderas de puesta a tierra con separación <1m, con pernos taladrados en el codo; par de apriete del anclaje químico 120N; el contrapeso debe quedar bien fijado; 7700/6700mm respecto a la cara del carril interior, desfase límite <150mm.
